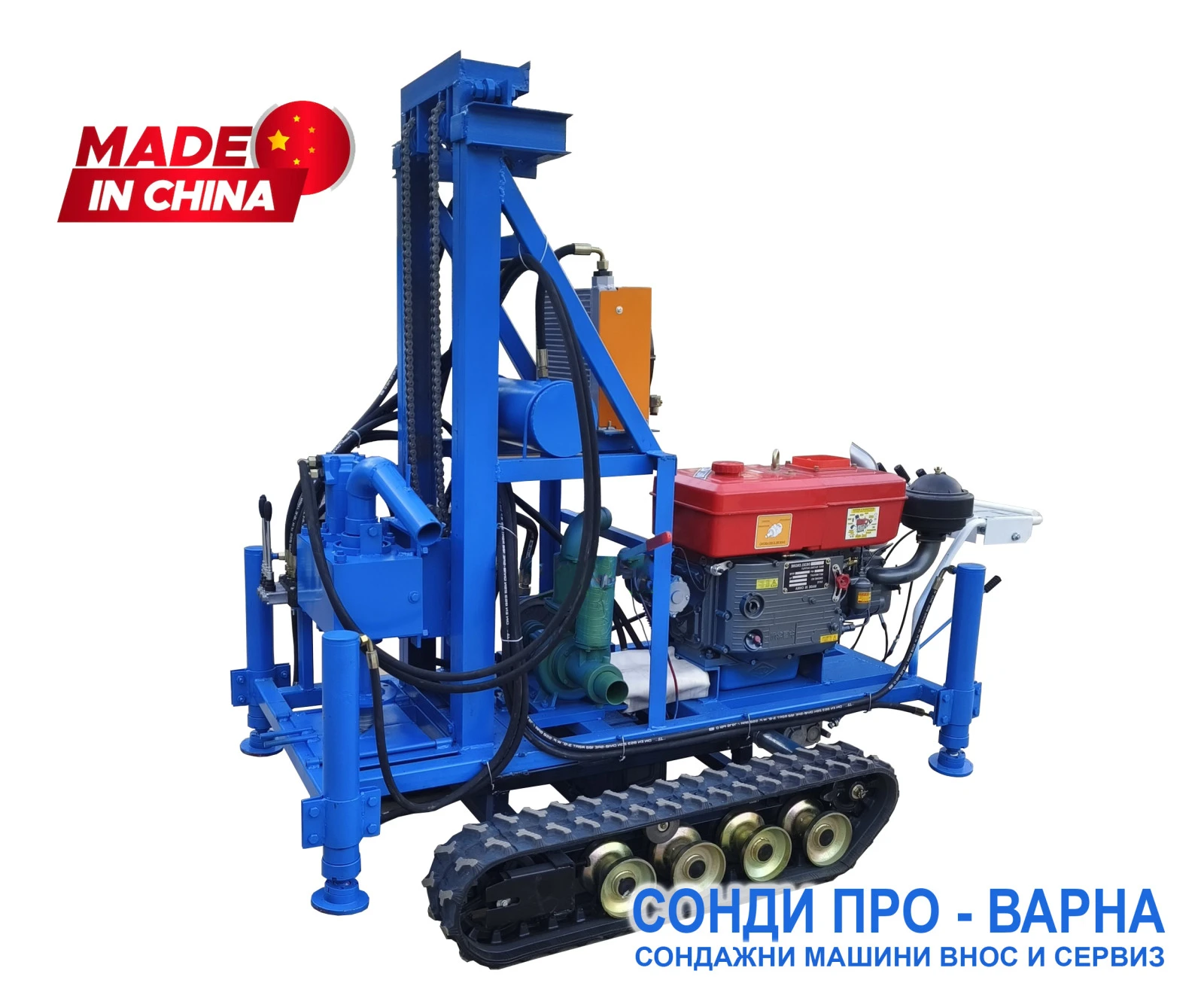

Нова Полупрофесионална Самоходна Сондажна машина Track-120CN до 120 метра /сонда за вода/
. .
Цена с ДДС и с гаранция 12 месеца.
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте цената посочена в обявата) с ДДС
(2) Производство и доставка по поръчка до 35 дена жп навло с влак от Китай: + 2600 лева с ДДС валидна до 30. 08. 2024, актуална цена само при запитване на спедитор.
. .
- За повече яснота и начин на ползване на Сондажна машина Track-120CN, моля заредете видеото на адрес: www. facebook. com/61556961400275/videos/1424719411747672
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни във Facebook: www. facebook. com/profile. php? id=61556961400275
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 27HP с електрически стартер
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 1050 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 120 МЕТРА (водна промивка) ИЗПИТАНО до 75 метра!
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 55 МЕТРА (сух метод с въздушно сондиране с мощни компресори, захранващи пневматичен ударник)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 30 МЕТРА (сух метод с шнек)
.
.
ВИСОЧИНА НА МАЧТА: 2, 0 М
ГАБАРИТ: Дължина=2800 х Широчина=1300 х Височина=2200 ММ
ВОДНА ПОМПА: ДА, ЦЕНТРОБЕЖНА ЗАДВИЖВАНА ОТ ДВИГАТЕЛЯ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 2200-3000 Nm
СКОРОСТ НА ВЪРТЕНЕ: 40-65 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 6 тона
- теглителна сила до 6 тона
.
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 8HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 30 градуса
ВОДНА ПОМПА: НЯМА ВГРАДЕНА
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
.
.
БАЗОВИЯТ КОМПЛЕКТ СЪДЪРЖА 40-МЕТРОВ КОМПЛЕКТ:
- 40 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50MM x 1500ММ
- 2 БР. ГЛАВИ 150 ​ CM
ОПЦИЯ: + 600 евро с ДДС за 80-МЕТРОВ КОМПЛЕКТ:
- 1 БР. ГЛАВА 150 ​ CM И 1 БР. ГЛАВА ЗА ПРОБИВАНЕ НА СКАЛИ
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 95 -120 М
100 - 150 ММ → ≈ 75 - 100 М
150 - 200 ММ → ≈ 55 - 80 М
200 - 300 ММ → ≈ 45 - 65 М
*ЗАБЕЛЕЖКА: Благодарение на ХИДРАВЛИЧНИЯ НАТИСК НА ПРОБИВАНЕ, колоната се подава равномерно и контролирано, което значително повишава ефективността при дълбоки сондажи, особено при твърди и преходни пластове.
**ЗАБЕЛЕЖКА: Фабрично е указана максимална дълбочина до 120 м, като реално изпитана и практично постижима дълбочина е ~75 м при Ø 80-100 мм, което е надежден ориентир за реална експлоатация.
***ЗАБЕЛЕЖКА: При наличие на масивни скали или абразивни пластове е възможен спад с 10-20 %, но стойностите остават значително по-високи спрямо машини без хидравличен натиск.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
Този модел може да работи с външен компресор и DTH ударник, но няма собствен компресор и ефективността зависи от него.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 45 - 55 М
100 - 150 ММ → ≈ 35 - 45 М
150 - 200 ММ → ≤ 35 м
*ЗАБЕЛЕЖКА: Хидравличният натиск подобрява контакта между ударника и скалата, но ефективността остава силно зависима от компресора. ИЗИСКВАН КОМПРЕСОР: ≥ 10 -15 m³ /min.
**ЗАБЕЛЕЖКА: При по-слаб компресор очакванията са около ≤ 30-40 м реално, особено в твърди пластове.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 30-50 М
150 - 300 ММ → ≈ 20 - 35 М
*Забележка: Хидравличното усилие подобрява ефективността на шнека спрямо машини без натиск, но този метод остава предпочитан за средни и меки почви, не за твърди скали
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! ) ИМА ХИДРАВЛИЧЕН НАТИСК НА ПРОБИВАНЕ
Машината има хидравличен натиск и теглително усилие, което подобрява пробиването, защото:
- дава контролирано, постоянно усилие върху колоната и короната,
- намалява прескачането при навлизане в по-твърди пластове,
- подобрява стабилността на инструмента в отвора.
(! ! ) В ПРАКТИКАТА ТОВА ОЗНАЧАВА:
(1) по-добър контрол и скорост при дълбочини над 60 м
(2) по-малко прегряване и блокиране на инструмента
(3) по-малък спад на производителността в сравнително твърди почви
(! ! ! ) ПРЕПОРЪКИ:
(1) НАЙ‑ ЕФЕКТИВНИЯТ МЕТОД ЗА ТОЗИ МОДЕЛ
ВОДНО СОНДИРАНЕ (РОТАЦИЯ + ПРОМИВКА):
- Реално достижим максимум: ~110-120 м при Ø 80-100 мм
- Най-стабилен и удобен метод за отпадъци и охлаждане на короната.
(2) ВЪЗДУШНО/DTH РАБОТИ, НО :
- ефективно само с много мощен компресор, в противен случай реалните дълбочини остават ≈ 30-45 м.
- препоръчително само ако пробиваш по-мек материал или имаш мощен компресор.
(3) ШНЕК ЗА ПЛИТКИ И СРЕДНИ СОНДАЖИ:
- подходящ за меки и умерени почви
- добър за ≤ 50 м, но бързо губи ефективност в твърди почви.
