Нова Професионална Сондажна машина GAZelle-200EC до 200 метра /сонда за вода/
.
ОСНОВНО ПРЕДНАЗНАЧЕНИЕ
Водно сондиране (Water Flush) → до 70-80 м при Ø 80-100 мм (с водна бензинова помпа за мръсна вода)
Въздушно сондиране / DTH → до 30-35 м при Ø 80-100 мм (с компресор > 15 m³ /min)
.
Налична в Европа, доставка от производителя до 10 дни
Цената е без ДДС и гаранция 12 месеца!
.
Цена в промоция до 30. 03. 2024 година - 73. 600 EURO с ДДС, след промоция цена - 79. 800 EURO с ДДС.
Трябва да имайте в предвид, че само нова бордова Газела струва сега в България 31. 900-32. 800 EURO с ДДС!
ВНОС И ПРОИЗВОДСТВО: ЕВРОПА
.
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни във Facebook: www. facebook. com/profile. php? id=61556961400275
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.

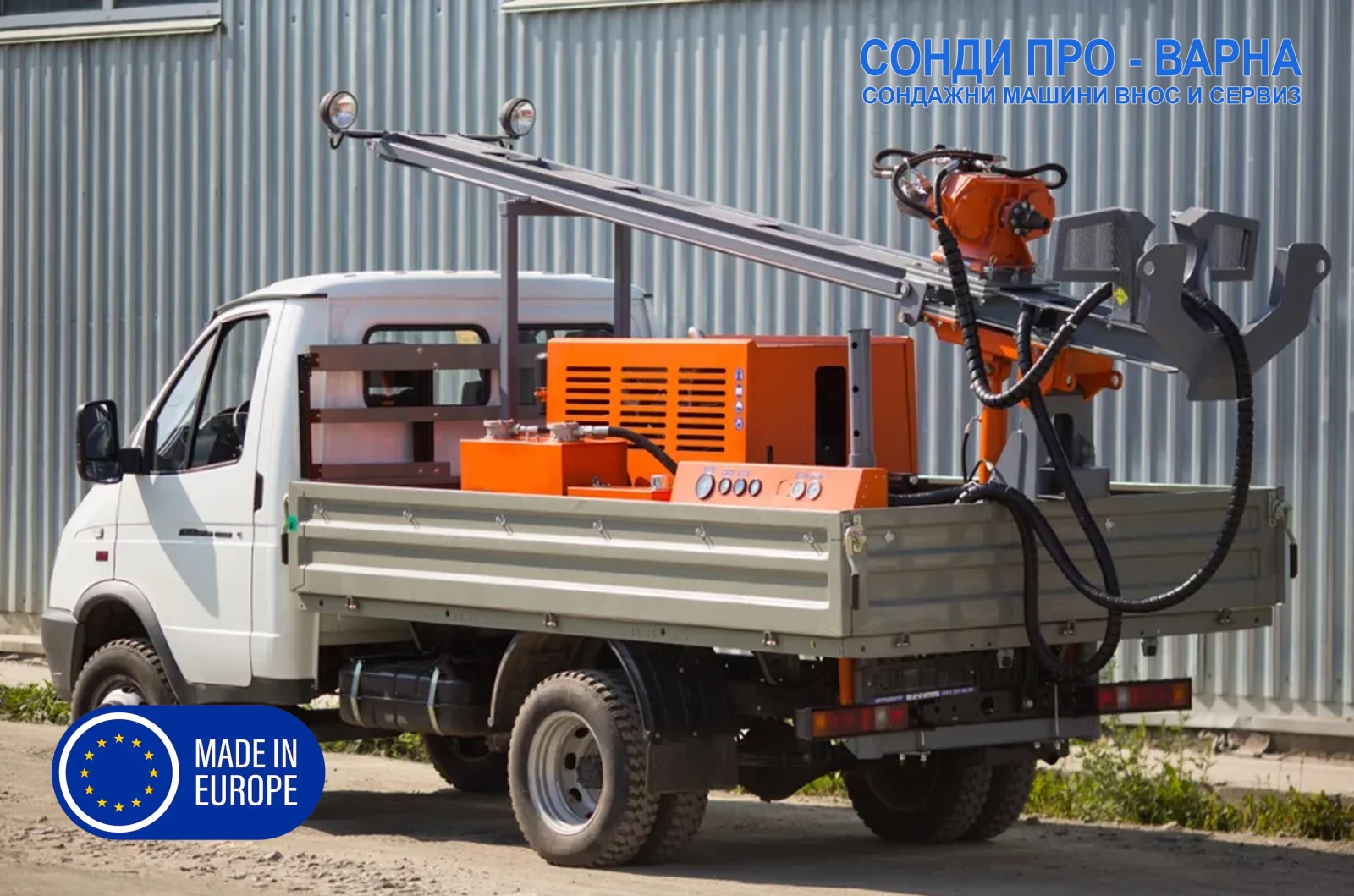

Сондажна машина GAZelle-200EC се отличава с голяма мачта с ход на подаване от 3540 mm, способен да работи със сондажни тръби с дължина 3000 mm. Сондата ви позволява да пробивате както вертикални, така и наклонени кладенци по различни начини: ядково пробиване (с промиване и сухо), сондиране с шнек, пробиване с въздушни чукове, пробиване с ролков нож. Възможна е работа в скали с различни категории на твърдост, от 1 до 12, и в широк температурен диапазон.
.
Сондажна машина GAZelle-200EC на шаси Gazelle ГАЗ 3302 с бензинов двигател УМЗ с 107 HP (конски сили) може да се предложи по поръчка с дизелов двигател Cummins ISF 2, 8 с 107 HP.
.
ХАРАКТЕРИСТИКА СОНДАТА:
ЗАДВИЖВАНЕ: Дизелов двигател 58HP с електрически стартер
ТЕГЛО: 1350 КГ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
ТВЪРДОСТ НА ПРОБИВАНАТА СКАЛА: 12
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-150 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 70-80 м (водна промивка Ø 80-100 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 30-35 м (DTH Ø 80 100 мм) при компресор > 15 m³ /min (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 15-25 МЕТРА (сух метод с шнек)
.
.
ТЕХНИЧЕСКИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: Gazelle 200EC сондажна машина
Окомплектация: Водно + въздушно сондиране (AIR + WATER)
Управление: Пълно хидравлично
Двигател (сонда): Дизелов 58 HP, електрически стартер
Сондажен редуктор: 1 задвижващ хидромотор
Въртящ момент на главата: 460 Nm
Сила на притискане: до 2 тона
Теглителна сила: до 2 тона
Скорост на въртене: 0- 240 об/мин
Тегло: ≈ 1350 кг
Сондажни тръби: Ø 100 мм × 1500 мм, подсилени 30 м комплект
Водна помпа: бензинова, за мръсна вода (независима от сондата)
Компресор (външен): > 15 m³ /min (задължителен за DTH Ø> 100 мм) /Опция, по запитване/
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 70 - 80 М
100 - 150 ММ → ≈ 50 - 60 М
150 - 200 ММ → ≈ 35 - 40 М
*ЗАБЕЛЕЖКА: Водната бензинова помпа за мръсна вода осигурява добра промивка, но за диаметри над Ø 150 мм дълбочината е ограничена.
***ЗАБЕЛЕЖКА: Ø 150 мм е практически максимум за тази машина.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 30 - 35 М
100 - 130 ММ → ≈ 20 - 25 М
130 - 150 ММ → ≈ 15 - 20 М
*ЗАБЕЛЕЖКА:
✔ Компресор > 15 m³ /min е задължителен за малки диаметри.
✔ Ø 150 мм при въздух е практически граница.
✔ Машината е лек клас ринг реалистичен максимум.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 15 - 20 М
150 - 250 мм → ≈ 10 - 15 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
- Ø 150 мм е гранично за шнек при тази машина.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ Пълна хидравлика → прецизен контрол
✔ Въртящ момент 460 Nm → подходящ за малки и средни диаметри
✔ Сила на притискане 2 т → стабилен контрол при Ø до 150 мм
✔ Теглителна сила 2 т → безопасна работа за средни диаметри
✔ Водна бензинова помпа → адекватно водно сондиране за меки до средни пластове
.
ОЦЕНКА НА ПРОИЗВОДИТЕЛНОСТ
Водно сондиране: ⭐⭐⭐☆☆☆ (до Ø 150 мм оптимално)
Въздушно / DTH: ⭐⭐☆☆☆ (до Ø 120 мм практично)
Шнек: ⭐⭐☆☆☆☆ (до Ø 150 мм ограничено)
.
ВИСОЧИНА НА МАЧТА: 3000 ММ
ДВИЖЕНИЕ НА КАРЕТКА: 1000-3000 ММ
ГАБАРИТ: Дължина=3100 х Широчина=1300 х Височина=1300 ММ
ВОДНА ПОМПА: бензинова
ХИДРАВЛИКА: Помпа Hydraulic
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 1300 Nm
СКОРОСТ НА ВЪРТЕНЕ: 0-240 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 2 тона
- теглителна сила до 2 тона
.
КОМПЛЕКТ СЪДЪРЖА 30-МЕТРОВ КОМПЛЕКТ:
- 30 МЕТРА СОНДАЖНА ТРЪБА с диаметър 100MM x 1500ММ
- 1 БР. ГЛАВA 200 М​ M С КАРБИТНИ ПЛАСТИНИ
- К-Т КЛЮЧОВЕ
- 1 БР. ВОДНА ПОМПА БЕНЗИНОВА ЗА МРЪСНА ВОДА
- К-Т ШЛАНГОВЕ ЗА ВОДА

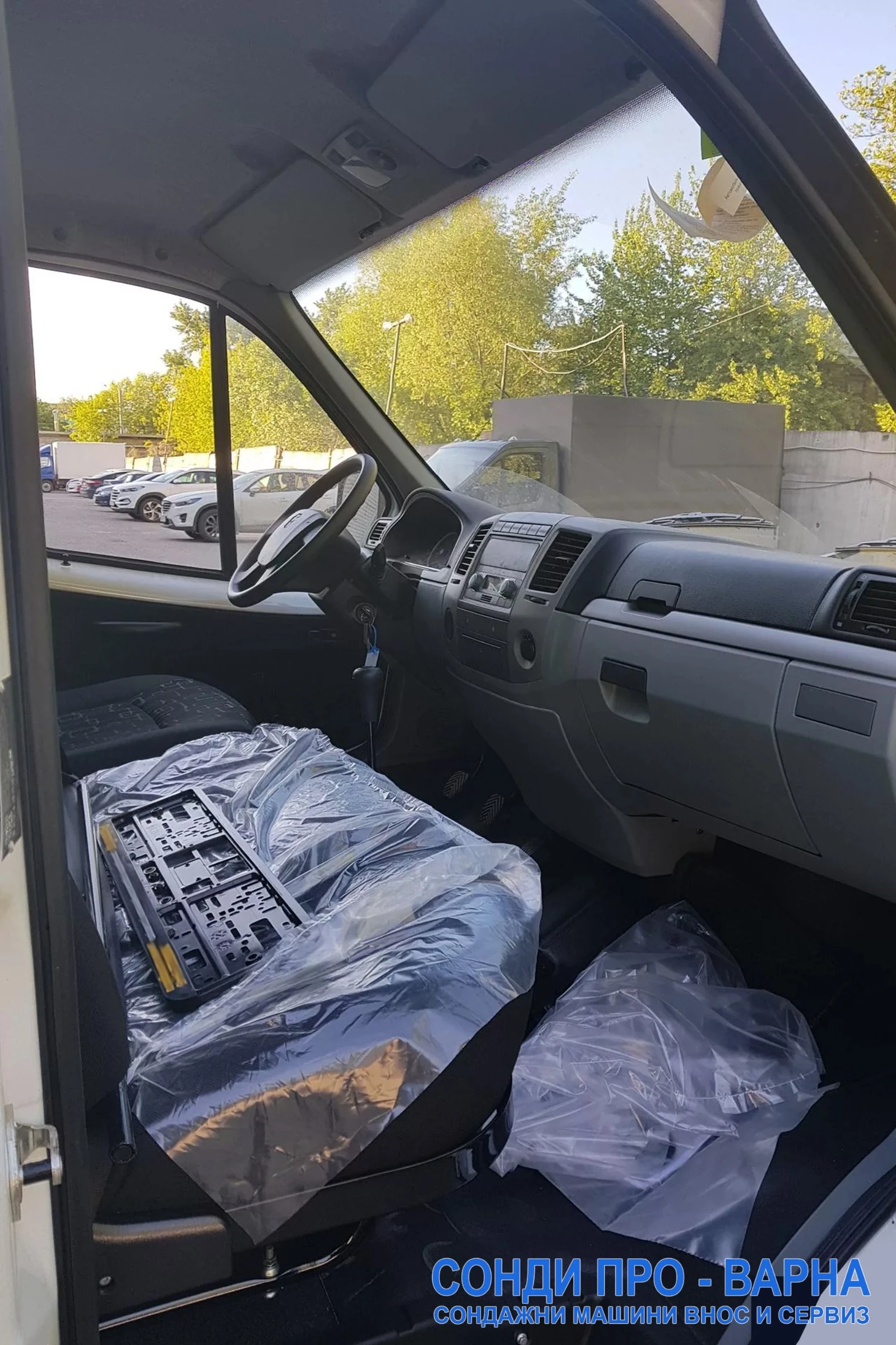

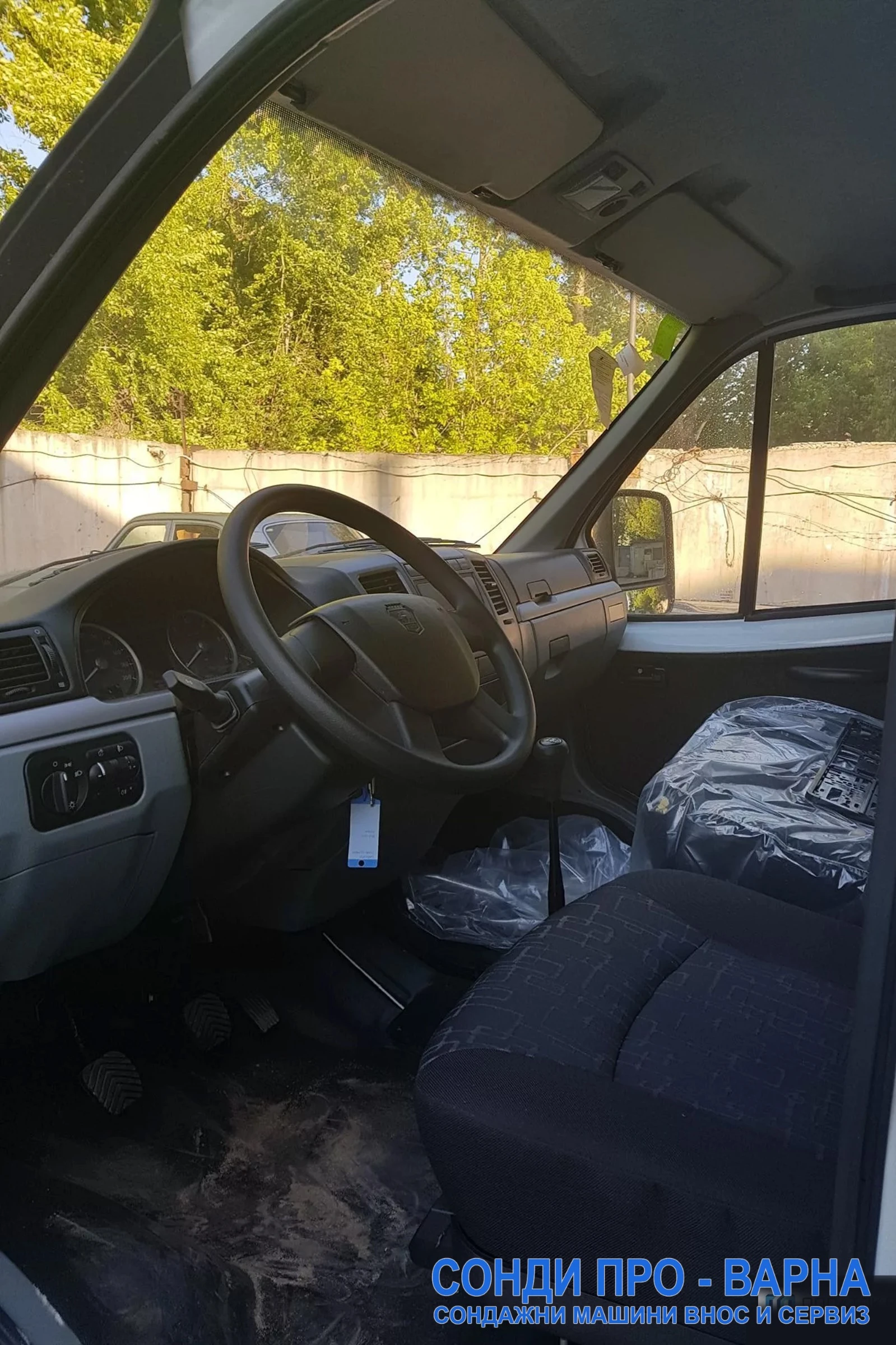

ХАРАКТЕРИСТИКА НА СОНДАТА шаси Gazelle ГАЗ 3302:
ДИГАТЕЛ: Бензинов УМЗ с 107 HP конски сили (Опция: може да се предложи по поръчка 30-40 дни с дизелов двигател Cummins ISF 2, 8 с 107 HP)
ГАБАРИТ: Дължина=5540 х Широчина=2066 х Височина=2570 ММ
.
ТИП ЗАДВИЖВАНЕ: Задно, 4х2
РАЗМЕР НА ТОВАРНА КАРОСЕРИЯ: Дължина=3089 х Широчина=1978 х Височина=400 ММ
Пътен просвет (също клѝ рънс, на английски: clearance): 170 ММ
Минимален радиус на завиване: 5, 5 М
МАСА АВТОМОБИЛА+ СОНДА: 3190 КГ
Обем на двигателя: 2890 литра
Контролен разход на гориво, л/100 км при 80 км/ч: 13 Л/100КМ
Максимална скорост: 130 КМ/Ч
Съединител: Еднодисков, сух. Задвижване на съединителя - хидравлично
Скоростна кутия: Механична, 5-степенна, синхронизирана
Карданна трансмисия: Двувална, с междинна опора
Зависимо окачване, на надлъжни полуелиптични листови ресори, с хидравлични телескопични амортисьори
Гуми: 175R16C, 185/75R16C
Кормилно управление: Кормилен механизъм тип " винтова топка-гайка-сектор" . Кормилна уредба със сервоуправление от интегрален тип. Регулируема по височина и ъгъл кормилна колона.
Спирачна система: Предните спирачки са дискови, задните са барабанни. Задвижването е хидравлично, двукръгово, с вакуумен усилвател.
Опции: Нафтов Предварителен отоплител (за дизелови модификации), круиз контрол (за дизелови модификации), климатик, ел. стъкла, ел. огледала, фарове за мъгла, радио с управление от волана, ABS (за модификации със задно задвижване).
Специалисти от завода производител успяха да разработят сондажна машина, която съчетава две качества:
1. Голямата мачта позволява използването на стандартни TBSU тръби с дължина 3000 мм при сондиране.
2. Беше възможно да се монтира мачта с подобна дължина върху шасито на малък автомобил Gazelle.
Това дава няколко предимства наведнъж. Първо, автомобилът " Газела" принадлежи към класа на леките автомобили (категория " В" ), което му позволява да се движи по пътища, където движението на камиони е забранено. Това е сериозен плюс, особено при пробиване на кладенци за вода. Често поръчките за пробиване на такива кладенци идват от села или край градски участъци, където има ограничение или пълна забрана за движение на тежкотоварни камиони.
И компактната газела ще мине и ще си свърши работата.
Второ, с всичко това сондажната машина GAZelle-200EC може да се предложи с дизелов двигател за задвижване на колелата. Тоест, сондажната машина може да пътуват не само по магистрали и асфалтови пътища, но и по селски пътища, черни пътища и т. н. Освен това няма проблеми при обслужването на популярна машина и намирането на резервни части.
Традиционно, използвайки инсталацията GAZelle-200EC на шасито на Gazelle, е възможно да се извършват сондажни операции за голямо разнообразие от цели:
Кладенци за вода
Инженерни проучвания и проучване на полезни изкопаеми
Кладенци за строителни и взривни работи
Промиване и разхерметизиране на съществуващи кладенци
Сондирането се извършва с помощта на ядро ​​ (с промиване или продухване с въздух), шнекови методи и непрекъснато водно промиване.
