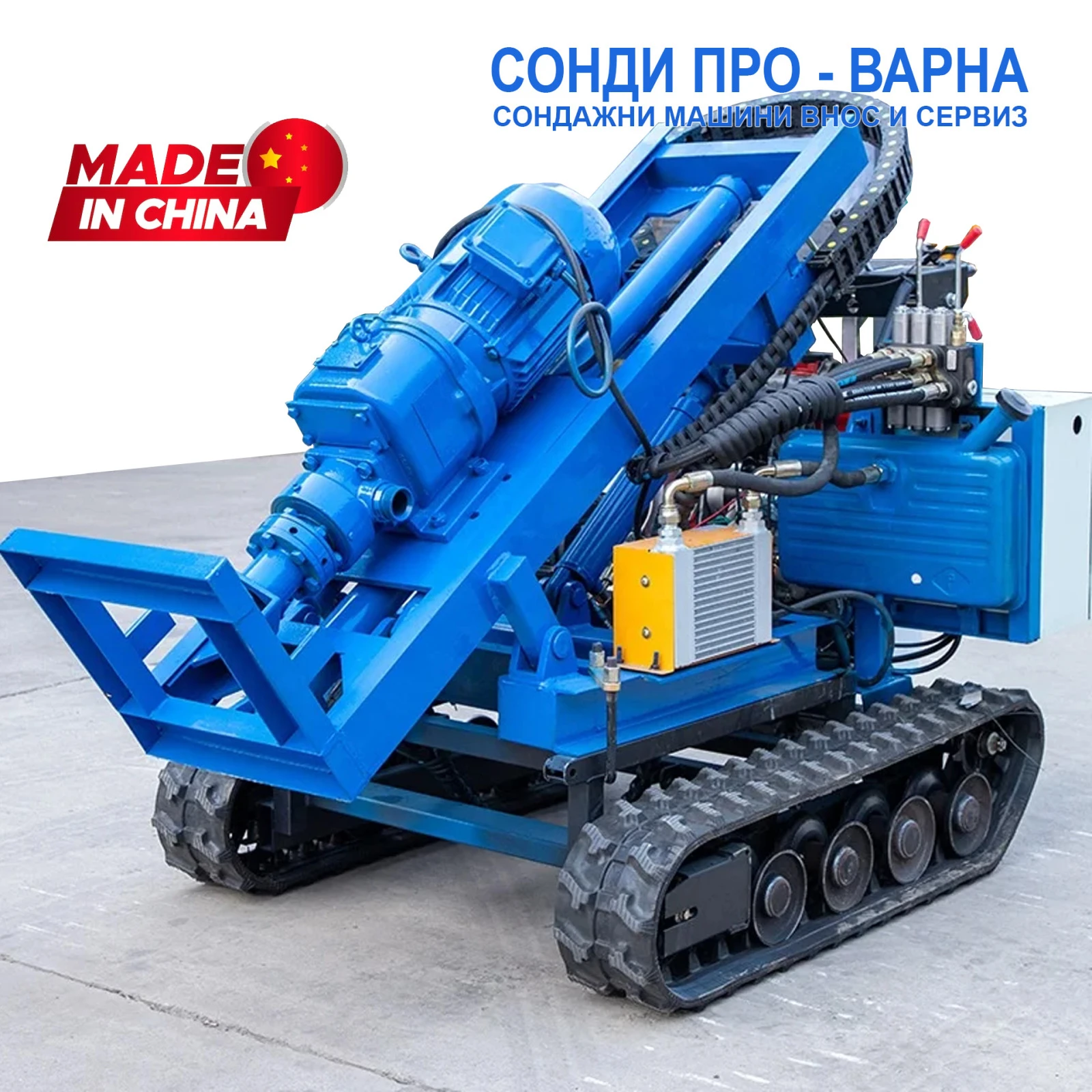

Нова Полупрофесионална Самоходна Сондажна машина Track-120CN до 120 метра /сонда за вода/
. .
Цената е с ДДС и гаранция 12 месеца!
Производство и доставка по поръчка до 90 дена морско навло, може да се достави за 35 дена с влак плюс 750-1000 евро навло, актуална цена само при запитване на спедитор.
. .
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 3HP с електрически стартер
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 250 КГ
.
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-120 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 60-75 м (водна промивка с допълнителна водна помпа) ИЗПИТАНО до 50 метра!
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 50-65 м (Ø 80-100 мм) (сух метод с въздушно сондиране с мощни компресори, захранващи пневматичен ударник)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 20-25 МЕТРА (сух метод с шнек)
.
ВИСОЧИНА НА МАЧТА: 1, 0 М
ГАБАРИТ: Дължина=1500 х Широчина=1000 х Височина=1400 ММ
ВОДНА ПОМПА: няма
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 2200-3000 Nm
СКОРОСТ НА ВЪРТЕНЕ: 40-65 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 1. 5 тона
- теглителна сила до 1. 5 тона
.
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 3HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 1000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 30 градуса
.
ВОДНА ПОМПА: НЯМА ВГРАДЕНА
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
.
БАЗОВО 40-МЕТРОВ КОМПЛЕКТ:
- 40 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50MM x 1000ММ
- 1 БР. ГЛАВА 150 ​ CM И 1 БР. ГЛАВА ЗА ПРОБИВАНЕ НА СКАЛИ
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
*ЗАБЕЛЕЖКА: При този модел водното сондиране не е възможно защото няма фабрично вградено водна помпа за да използваш този метод, е нужна допълнителна водна/кална помпа с подходящ дебит. Това важи особено ако пробиваш над пясък/мек материал, където доброто промиване е ключово.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 60-75 М
100 - 150 ММ → ≈ 45 - 65 М
*ЗАБЕЛЕЖКА: Хидравличният натиск (≈ 1. 5 т) помага за подаване на колоната, но липсата на собствена помпа прави водното промиване зависимо от външно оборудване. При наличие на добра допълнителна помпа и мек/среден терен тези стойности са реалистични за този клас машина.
**ЗАБЕЛЕЖКА: При силно абразивни или твърди скални пластове стойностите могат да спаднат с ≈ 10-20 %.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
Машината е проектирана ПРОФЕСИОНАЛНО ползване за въздушно/DTH сондиране, като основен метод.
Хидравличният натиск осигурява стабилно движение на сондажната колона, което е полезно и при DTH системи.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 50 - 65 М
100 - 150 ММ → ≈ 35 - 50 М
*ЗАБЕЛЕЖКА: За ефективно въздушно/DTH е нужна външна пневматична система/компресор с дебит ≥ 10-12 m³ /min, за да се доближиш до горните стойности. При по-слаб компресор реалните дълбочини ще са по-ниски.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 20-35 М
*Забележка: Хидравличното усилие (≈ 1. 5 т) помага на шнека, но такъв метод е полезен само в меки почви. В твърди или скални условия ефективността пада значително.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! ) ИМА ХИДРАВЛИЧЕН НАТИСК НА ПРОБИВАНЕ (~1. 5 т)
Машината има силно хидравлично усилие за подаване и теглене на колоната, което помага при:
- стабилно навлизане на короната
- по-добър контакт в преходни пластове
- по-добър контрол за DTH сондиране
- по-малък риск от блокиране в отвора при сменящи се почви
(! ! ) ЛИПСА НА ВГРАДЕНА ЦЕНТРОБЕЖНА ПОМПА:
За водно сондиране е необходима допълнителна водна/кална помпа, която да работи независимо и да подава промивна течност освен ако вече имаш такава.
(! ! ! ) Сила на натиск влияе предимно при DTH
Хидравличното усилие подобрява стабилността и скоростта на пробиване при въздушно/DTH, защото дърпа и натиска колоната, вместо да разчита само на гравитацията.
(! ! ! ! ) ПРЕПОРЪКИ:
(1) ВЪЗДУШНО/DTH (ПРЕДПОЧИТАН МЕТОД)
- Това е основният и най-ефективен метод за тази машина.
- Работи най-добре с компресор ≥ 10-15 m³ /min.
- Очаквай реални дълбочини до ~60 м при Ø 80-100 мм с адекватно въздух-оборудване.
(2) ВОДНО СОНДИРАНЕ (с външна помпа)
- Подходящо за райони със мек/неплътен материал, ако имаш външна помпа.
- Без собствена помпа трябва да си осигуриш външно водоснабдяване (помпа/резервоар).
- Реалистични дълбочини ≈ 45-75 м в зависимост от дебита и почвите.
(3) ШНЕК ЗА ПЛИТКИ И СРЕДНИ СОНДАЖИ:
- Полезен за плитки сондажи ≤ 30-35 м при меки почви.
- При твърди почви губи ефективност.
