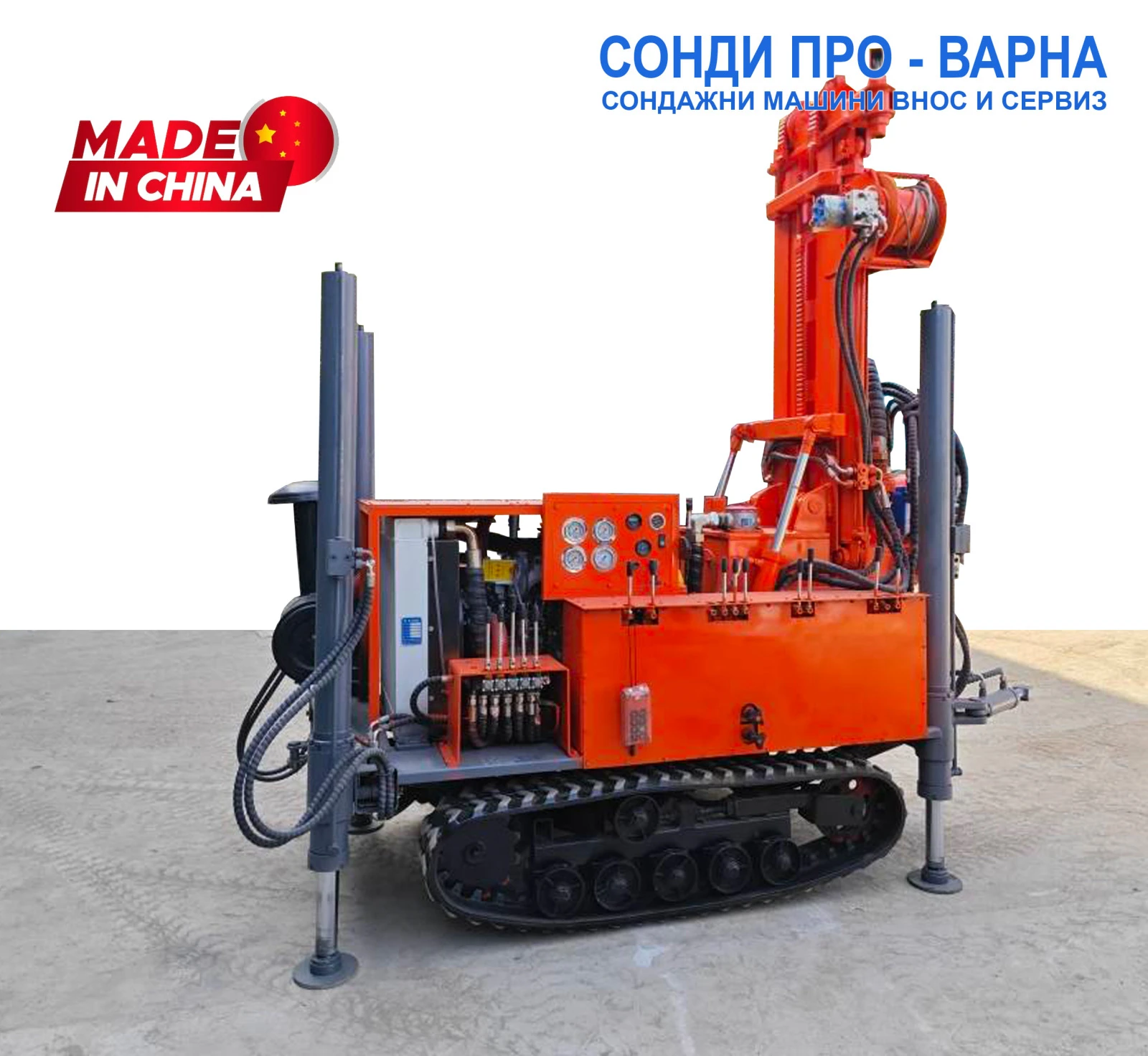

Нова Професионална Самоходна Сондажна машина Track-160CN до 160 метра /сонда за вода/
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 165 м при Ø 80-100 метра (водна промивка)
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 110 м (DTH Ø 80-100 мм) с подходящ компресор
.
Цената е само за сонда с ДДС и гаранция 12 месеца.
Производство и доставка по поръчка до 40 дена.
.
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни в mobile. bg: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 85HP (63KW) с електрически стартер
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 2600 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 165 м (водна промивка Ø 80-100 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 110 м (DTH Ø 80-100 мм)*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 40 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
.
Модел: TRACK 160CN
Окомплектация: ВОДНО + ВЪЗДУШНО СОНДИРАНЕ (AIR + WATER)
Управление: ПЪЛНА ХИДРАВЛИКА
Двигател: 4-цилиндров дизел 85 HP (63 kW), водно охлаждане, електрически стартер
Сонда: Пълна хидравлика
Сила на притискане: до 3 тона
Теглителна сила: до 3 тона
Шаси: Самоходно с гуми/вериги, задвижване от основния двигател
Сондажни тръби: Ø 76 мм x 2000 мм, подсилени
Ефективен работен диаметър: 80 300 мм
(Ø 300 мм възможно само при водно сондиране, плитко и меки почви)
.
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 150 - 165 М
100 - 150 ММ → ≈ 120 - 140 М
150 - 200 ММ → ≈ 90 - 110 М
200 - 250 ММ → ≈ 70 - 90 М
250 - 300 ММ → ≈ 50 - 70 М
*ЗАБЕЛЕЖКА: 4-цилиндров Дизелов двигател 85 HP осигурява стабилна работа, но липсата на вградена BW250 ограничава максималната дълбочина спрямо по-тежките версии;
*ЗАБЕЛЕЖКА: Ø 300 мм е възможно само в меки до средни пластове;
**ЗАБЕЛЕЖКА: Пълната хидравлика осигурява стабилно и контролирано пробиване.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 80 - 110 М
100 - 130 ММ → ≈ 65 - 90 М
130 - 150 ММ → ≈ 50 - 75 М
150 - 200 ММ → ≈ 40 - 60 М
200 - 250 ММ → ≈ 25 - 40 М
250 - 300 ММ → ≈ 15 - 25 М
*ЗАБЕЛЕЖКА: Изисквания за компресор:
- до 60-70 м → 10 15 m³ /min
- до 90-110 м → 15-20 m³ /min
- над 110 м (гранично) → 25-35 m³ /min, само при подходяща скала
**ЗАБЕЛЕЖКА:
✔ 2 хидромотора + 2 хидроцилиндъра дават реално предимство в DTH;
✔ Машината не е тежък DTH риг, но е много силна в средния клас;
✔ Ø 250+ мм при въздух е икономически неефективно.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 20 - 40 М
150 - 250 мм → ≈ 15 - 25 м
250 - 300 мм → ≈ 10 - 15 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ Пълна хидравлика → прецизен контрол
✔ Усилен редуктор → стабилен въртящ момент
✔ Ø 76 мм подсилени тръби → безопасност и надеждност
✔ 3 т сила на притискане → стабилна работа при средни диаметри
✔ 3 т теглителна сила → безопасна работа с колона и пневмоударник
.
ФИНАЛНА ОЦЕНКА (честно и професионално)
Водно сондиране: ⭐⭐⭐⭐☆☆ (до Ø 250 мм е продуктивно, Ø 300 мм ограничено)
Въздушно / DTH: ⭐⭐⭐⭐☆☆ (ефективно до Ø 150 200 мм)
Шнек: ⭐⭐⭐☆☆ (помощен метод, плитки дълбочини)
.
ВИСОЧИНА НА МАЧТА: 2, 0 М
ХИДРАВЛИЧНИ ОПОРИ: 1, 2 M
ГАБАРИТ: Дължина=2100 х Широчина=1200 х Височина=1900 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 7800 Nm
СКОРОСТ НА ВЪРТЕНЕ: 38-80 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 3 тона
- теглителна сила до 3 тона
.
ВОДНО ПРОМИВАНЕ: ДА
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 25 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 45-2. 5 МПА
.
БАЗОВИЯТ КОМПЛЕКТ КЪМ СОНДАТА:
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
- 1 Б-Р РЪКОВОДСТВО ЗА ЕКСПЛТАЦИЯ
.
(1) ОПЦИЯ КОМПЛЕКТ: + 4000 ЕВРО с ДДС ЗА 40-МЕТРОВ КОМПЛЕКТ
- 40 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76МM x 2000ММ
- 1 БР. ГЛАВИ 300 ​ МM за пробиване на земя
- 1 БР. ГЛАВА 150 ММ за пробиване на скала с твърдосплавни пластини
- 1 БР. BW-160 ПОМПА ЗА КАЛ
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(2) ОПЦИЯ КОМПЛЕКТ: + 8600 ЕВРО с ДДС ЗА ОЩЕ 100-МЕТРОВ КОМПЛЕКТ
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76МM x 2000ММ
- 1 БР. ТРИ РОЛКОВА ГЛАВА 216 ММ за пробиване на скала
.
.
BW-160 ПОМПА ЗА КАЛ
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
Размери и тегло: 1200*550*580мм, 200кг
Дизелов двигател: 5. 88kw при 2200 об. /мин. : модел R185A
Електрически двигател / ОПЦИЯ/: 5. 5kw при 1440 об. /мин
