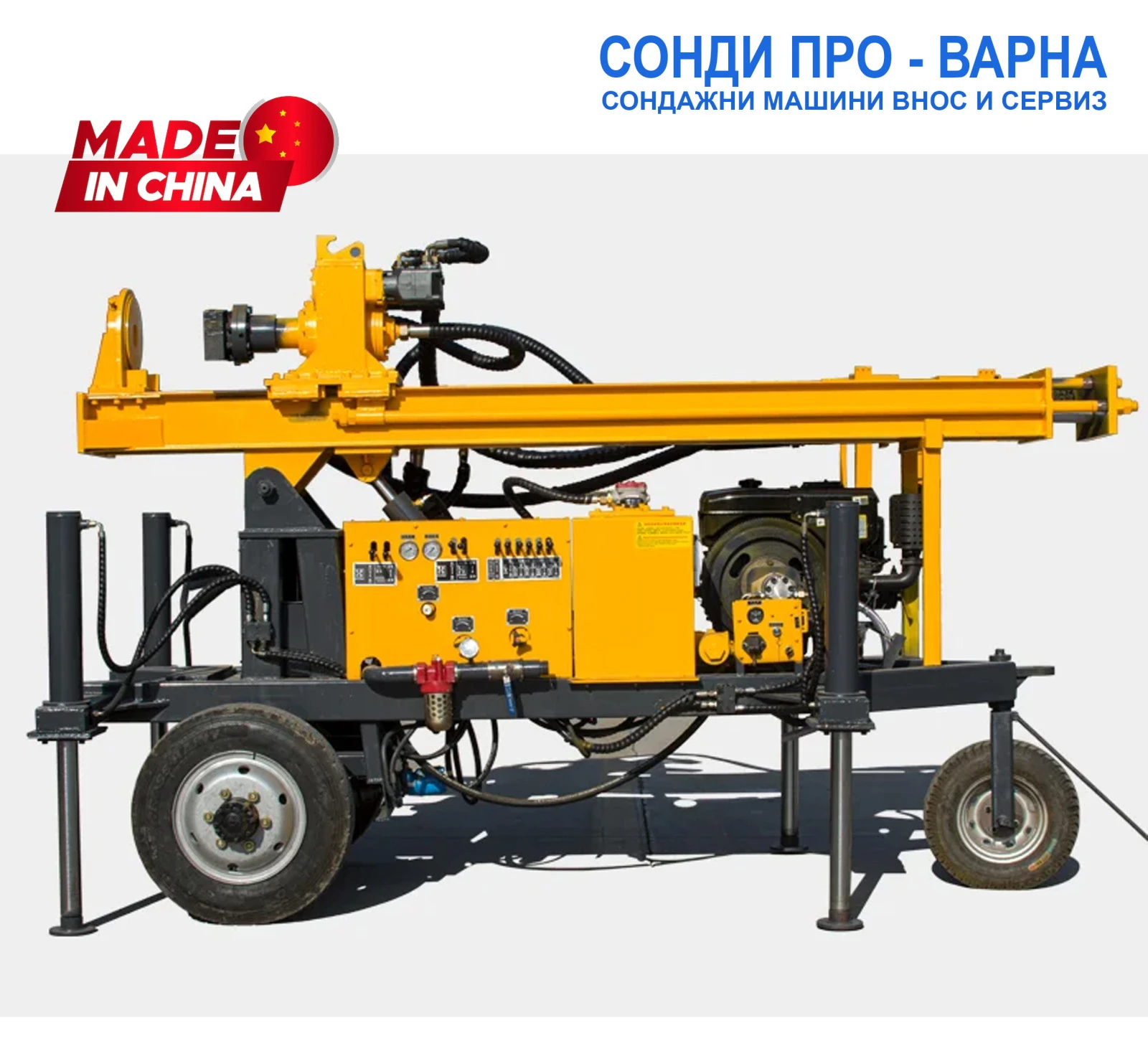

Нова Професионална Самоходна Сондажна машина Car-150CN2x2 до 150 метра /сонда за вода/
.
ОСНОВНО ПРЕДНАЗНАЧЕНИЕ
Водно сондиране (Water Flush) → до 70-80 м при Ø 80-100 мм (с кална помпа WD160 със собствен двигател)
Въздушно сондиране / DTH → до 50-55 м при Ø 80-100 мм (с компресор > 35 m³ /min)
.
Цената е с ДДС и гаранция 12 месеца!
Производство и доставка по поръчка до 90 дена морско навло, може да се достави за 35 дена с влак плюс 1500 евро навло, актуална цена само при запитване на спедитор.
.
- За повече яснота и начин на ползване на Сондажна машина Track-180CN, моля заредете видеото на адрес: youtu. be/Es8Vm8M9t40
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни в mobile. bg: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 28HP (21KW) с електрически стартер
САМОХОДНА: ДА, СОНДАТА Е САМОХОДНА
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
ТЕГЛО: 3100 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-200 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 80-100 м (водна промивка Ø 80 100 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 50-55 м (DTH Ø 80-100 мм) при компресор > 35 m³ /min (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 15-25 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-35 m³ /min, може да предложим по запитване
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: CAR 150CN2x2 сондажна машина
Окомплектация: Водно + въздушно сондиране (AIR + WATER)
Управление: Пълно хидравлично
Двигател (сонда): Дизелов 28 HP (21 kW), електрически стартер
Сондажен редуктор: 2 задвижващи хидромотора
Въртящ момент на главата: 2000 Nm
Сила на притискане: до 1, 2 тона
Теглителна сила: до 1, 2 тона
Скорост на въртене: 0 80 об/мин
Тегло: ≈ 1200 кг
Сондажни тръби: Ø 76 мм × 3000 мм, подсилени, термообработени 60 м комплект
Кална помпа: WD160, собствен двигател (независима от сондата)
Компресор (външен): > 35 m³ /min (задължителен за DTH Ø> 150 мм)
Ефективен работен диаметър: 80-200 мм
(Ø 200 мм реално при водно сондиране; при DTH гранично)
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 70 - 80 М
100 - 150 ММ → ≈ 50 - 60 М
150 - 200 ММ → ≈ 35 - 45 М
*ЗАБЕЛЕЖКА: Кална помпа WD160 осигурява добра, но не тежка промивка → реална граница спрямо реална граница спрямо BW200/BW250;
**ЗАБЕЛЕЖКА: Ø 200 мм е практически граница за този клас машина.
***ЗАБЕЛЕЖКА: Два хидромотора + ограничена сила на притискане = разумни режими без агресивно натоварване.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 50 - 55 М
100 - 130 ММ → ≈ 35 - 45 М
130 - 150 ММ → ≈ 25 - 30 М
150 - 200 ММ → ≈ 15 - 20 М
*ЗАБЕЛЕЖКА:
✔ Компресор > 35 m³ /min е задължителен
✔ Ø 200 мм при въздух е практически граница, дълбочините са силно ограничени.
✔ Машината не е минно-тежък клас реалистичен максимум.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 15 - 25 М
150 - 250 мм → ≈ 10 - 15 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ Пълна хидравлика → прецизен контрол
✔ Два хидромотора → достатъчен въртящ момент за средни диаметри
✔ Сила на притискане 1, 2 т → ограничена стабилност за големи Ø
✔ Теглителна сила 1, 2 т → подходяща за малки и средни диаметри
✔ WD160 → адекватно водно сондиране за меки до средни пластове
.
Водно сондиране: ⭐⭐⭐☆☆☆ до 80 метра за Ø 100 мм ( Ø 150 мм оптимално, Ø 200 мм с ограничения)
Въздушно / DTH: ⭐⭐⭐☆☆☆ до 50 метра за Ø 100 мм (до Ø 150 мм практично)
Шнек: ⭐⭐☆☆☆ до 25 метра (ограничено за диаметри > 150 мм)
.
.
ВИСОЧИНА НА МАЧТА: 2, 5 М
ДЪЛЖИНА НА СОНАДАЖНИ ТРЪБИ: 2, 0 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2500 х Широчина=1800 х Височина=3500 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 2000 Nm
СКОРОСТ НА ВЪРТЕНЕ: 0-80 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 1, 2 тона
- теглителна сила до 1, 2 тона
.
ВОДНО ПРОМИВАНЕ: ДА
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 3000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 25 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-2. 5 МПА
.
БАЗОВИЯТ КОМПЛЕКТ КЪМ СОНДАТА:
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
- 1 Б-Р РЪКОВОДСТВО ЗА ЕКСПЛОТАЦИЯ
.
(1) ОПЦИЯ КОМПЛЕКТ: + 10500 ЕВРО с ДДС ЗА 140-МЕТРОВ КОМПЛЕКТ
- 140 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76МM x 2000ММ (70 броя)
- 33 БР. ДЖОНТОВЕ 76 ММ
- 1 БР. ДЖОНТОВИ ЛОСТ
- 1 БР. НАКРАЙНИК ЗА ГЛАВИ
- 1 БР. КУКА ЗА ВДИГАНЕ НА СОНДАЖНИТЕ ТРЪБИ
- 1 БР. ГЛАВИ 137 ​ МM за пробиване на земя с твърдосплавни пластини
- 1 БР. ДИАМАНТЕНА ГЛАВА 216 ММ за пробиване на скала
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(2) ОПЦИЯ КОМПЛЕКТ ЗА ПРОМИВАНЕ: + 2200 ЕВРО с ДДС
- 1 БР. BW-160 ПОМПА ЗА КАЛ
- 1 БР. КРАН ЗА ВОДА ВИСОКО НАЛЯГАНЕ
.
BW-160 ПОМПА ЗА КАЛ
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
Размери и тегло: 1200*550*580мм, 200кг
Дизелов двигател: 5. 88kw при 2200 об. /мин. : модел R185A
Електрически двигател / ОПЦИЯ/: 5. 5kw при 1440 об. /мин
