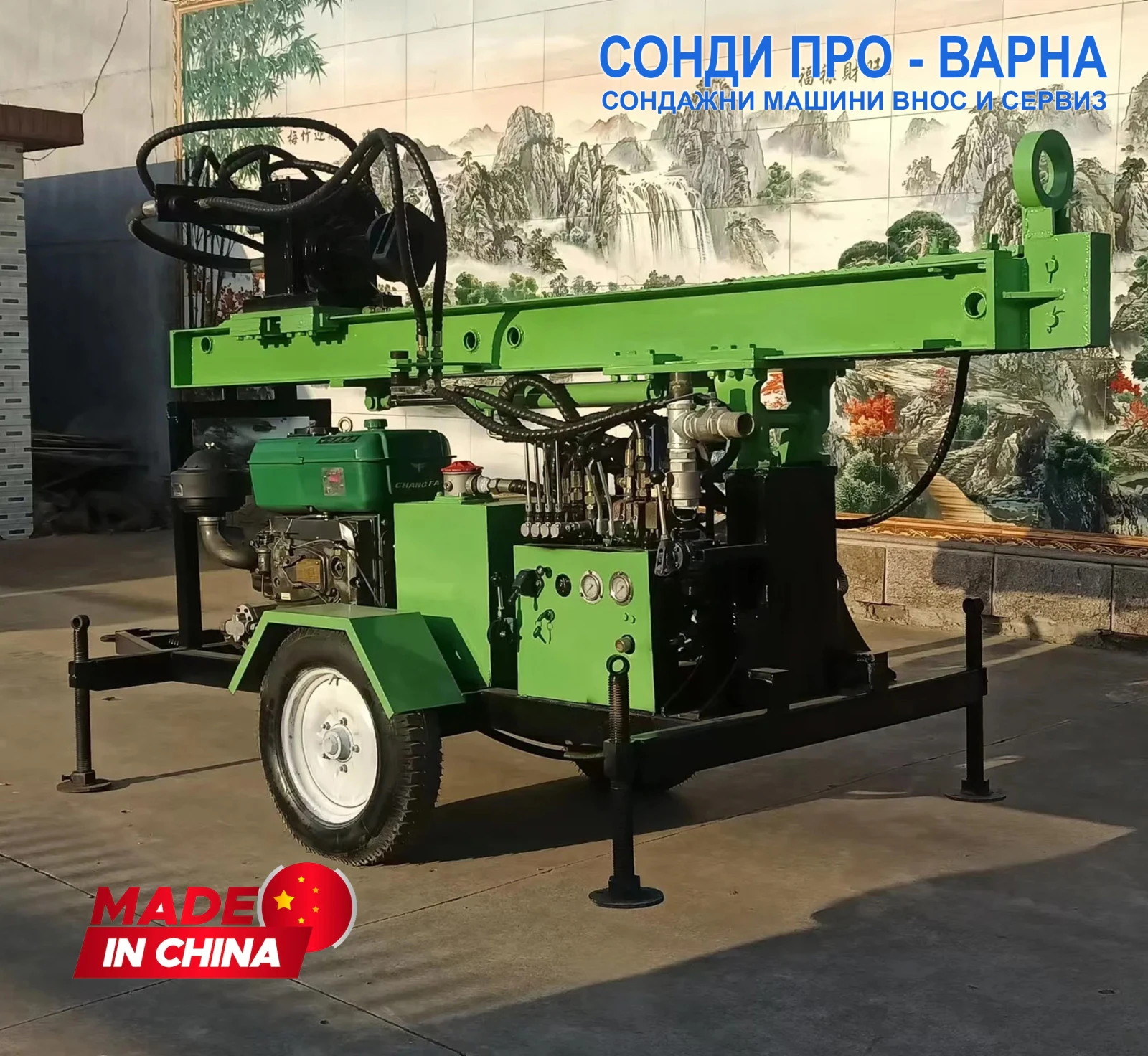

Ново Сондажно ремарке Car-200EC до 200 метра /сонда за вода/
.
Ново Сондажно Професионално ремарке Car-200EC до 200 метра /сонда за вода/
.
Цената е с ДДС и гаранция 12 месеца!
Производство и доставка по поръчка до 90 дена морско навло, може да се достави за 35 дена с влак плюс 1500-3000 лева навло, актуална цена само при запитване на спедитор.
.
- За повече яснота и начин на ползване на Сондажна машина Track-180CN, моля заредете видеото на адрес: youtu. be/Es8Vm8M9t40
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни в mobile. bg: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 33HP (25KW) с електрически стартер
САМОХОДНА: НЕ
ЗАДВИЖВАНЕ ШАСИ: НЕ
ТЕГЛО: 2100 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
ТВЪРДОСТ НА ПРОБИВАНАТА СКАЛА: 12
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 80 МЕТРА, диаметър 80 - 100 ММ (водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 90-140 МЕТРА, диаметър 80 - 100 ММ (сух метод с въздушно сондиране с мощни компресори, захранващи пневматичен ударник)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 45 МЕТРА (сух метод с шнек)
.
ВИСОЧИНА НА МАЧТА: 3, 5 М
ДЪЛЖИНА НА СОНАДАЖНИ ТРЪБИ: 2, 0 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M, РЪЧНИ
ГАБАРИТ: Дължина=1800 х Широчина=1150 х Височина=1750 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 2000 Nm
СКОРОСТ НА ВЪРТЕНЕ: 0-80 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 1, 2 тона
- теглителна сила до 1, 2 тона
.
ВОДНО ПРОМИВАНЕ: ДА
ДЪЛЖЕНА НА МАЧТА/ХОД: 2000 ММ
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-2. 5 МПА
.
БАЗОВИЯТ КОМПЛЕКТ КЪМ СОНДАТА:
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
- 1 Б-Р РЪКОВОДСТВО ЗА ЕКСПЛОТАЦИЯ
.
(1) ОПЦИЯ КОМПЛЕКТ: + 3120 ЕВРО с ДДС ЗА 60-МЕТРОВ КОМПЛЕКТ
- 60 МЕТРА СОНДАЖНА ТРЪБА с диаметър 60МM-3 x 2000ММ (30 броя)
- 1 БР. ГЛАВИ 153 ​ МM за пробиване на земя с твърдосплавни пластини
.
(2) ОПЦИЯ КОМПЛЕКТ ЗА ПРОМИВАНЕ: + 1440 ЕВРО с ДДС
- 1 БР. BW-160 ПОМПА ЗА КАЛ
.
BW-160 ПОМПА ЗА КАЛ
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
Размери и тегло: 1200*550*580мм, 200кг
Дизелов двигател: 5. 88kw при 2200 об. /мин. : модел R185A
Електрически двигател / ОПЦИЯ/: 5. 5kw при 1440 об. /мин
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING) ОСНОВНО ПРЕДНАЗНАЧЕНИЕ
*ЗАБЕЛЕЖКА ПРЕДНАЗНАЧЕНИЕ:
Тази сондажна машина е проектирана основно за въздушно сондиране с пневмоударник (DTH). Конструкцията, хидравличното подаване и редукторът са оптимизирани за работа със външен компресор и сух метод на пробиване.
ДИАМЕТЪР НА ОТВОРА → РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 90 - 140 М
100 - 150 ММ → ≈ 70 - 110 М
150 - 200 ММ → ≈ 50 - 80 М
200 - 300 ММ → ≈ 35 - 60 М
*ЗАБЕЛЕЖКА:
ЗАБЕЛЕЖКА:
Реалните дълбочини силно зависят от:
- мощността и дебита на компресора (препоръчително ≥ 12 18 m³ /min);
- типа пневмоударник;
- твърдостта и абразивността на скалата.
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
*ЗАБЕЛЕЖКА: Машината НЕ е оборудвана с центробежна или кална водна помпа и не е проектирана като водна сонда.
**ЗАБЕЛЕЖКА: Водно сондиране е възможно само при добавяне на външна кална/водна помпа, но:
- не е основният режим;
- производителността е по-ниска спрямо специализирани водни сонди;
- използва се главно в меки или смесени почви.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 50-80 М
100 - 150 ММ → ≈ 40 -60 М
150 - 200 ММ → ≈ 30-45 М
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 30-45 М
150 - 300 ММ → ≈ 20-30 М
*Забележка: Методът е приложим основно за меки и средно свързани почви. В твърди пластове ефективността е ограничена.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! ) НАЛИЧЕН ХИДРАВЛИЧЕН НАТИСК НА ПРОБИВАНЕ
Машината разполага със силово хидравлично подаване на колоната, което осигурява:
- СИЛА НА ПРИТИСКАНЕ ДО 1, 2 ТОНА
- ТЕГЛИТЕЛНА СИЛА (ИЗТЕГЛЯНЕ) ДО 1, 2 ТОНА
Това е съществено конструктивно предимство, което значително подобрява стабилността и ефективността при сондиране, особено при по-големи дълбочини и по-твърди почвени слоеве.
В практиката това води до:
- по-равномерен и контролиран напредък при пробиване;
- по-добро навлизане в средно твърди и твърди пластове;
- по-висока реална производителност спрямо модели без хидравличен натиск;
- по-сигурно изтегляне на сондажни тръби при дълбоки сондажи.
(! ! ) КАЛНА ПОМПА (ВОДА)
Машината трябва да се ползва с бензинова водна помпа (най-добре кална), но тя не е хидравлично интегрирана тя е външен агрегат, който осигурява промивка.
Това означава:
- Водно сондиране е възможно и ефективно,
- но помпата не се задвижва от двигателя, затова трябва да се следи дебит/налягане, особено над ~60 м дълбочина.
.
(! ! ! ) ДВИГАТЕЛ
- ДИЗЕЛОВ ДВИГАТЕЛ: 33 HP (25 kW)
- осигурява надеждно захранване на хидравличната система и редуктора;
- подходящ за продължителна работа при тежки условия.
.
(! ! ! ) ПРЕПОРЪКИ:
(1) ВЪЗДУШНО / DTH СОНДИРАНЕ- ОСНОВЕН МЕТОД
- най-добра ефективност и производителност;
- оптимално използва хидравличния натиск;
- реални дълбочини: ≈ 90 140 М (Ø 80 100 ММ) при мощен компресор.
.
(2) ВОДНО СОНДИРАНЕ
- възможно с външна помпа;
- вторичен режим;
- подходящо за меки почви и по-малки дълбочини.
'
(3) ШНЕК ЗА ПЛИТКИ И СРЕДНИ СОНДАЖИ:
- за плитки и спомагателни сондажи;
- не е предназначен за твърди скали.
