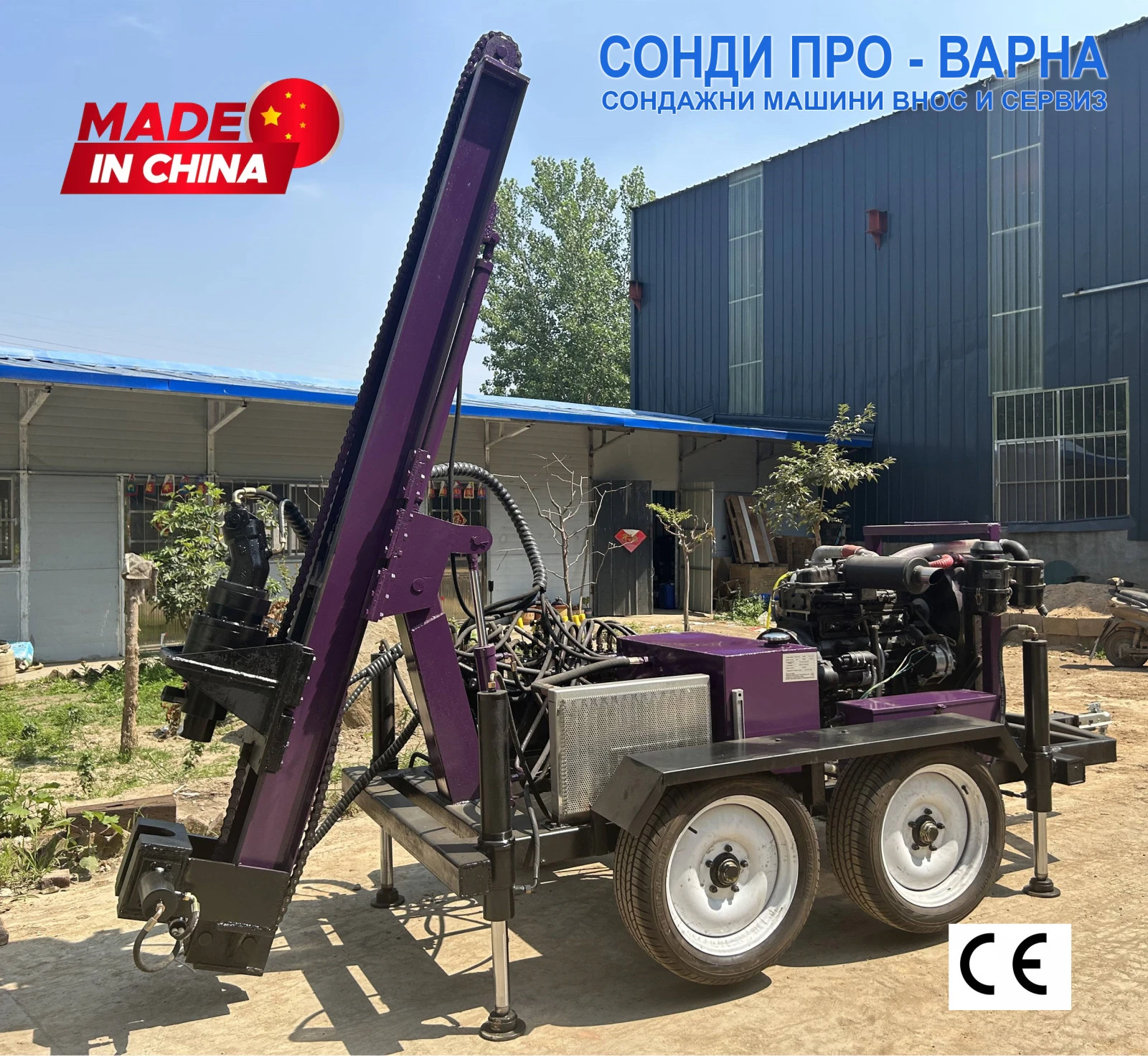

Ново Сондажно Професионално ремарке Car-250EC2Х2 до 250 метра /сонда за вода/
.
ОСНОВНО ПРЕДНАЗНАЧЕНИЕ
(1) Водно сондиране (Water Flush)
→ до 165- 170 м при Ø 80-100 мм (с кална помпа WD160 със собствен двигател)
(2) Въздушно сондиране / DTH → до 135-140 м при Ø 80-100 мм (с компресор > 35 m³ /min)
.
Цената е с ДДС и гаранция 12 месеца!
Производство и доставка по поръчка до 90 дена морско навло, може да се достави за 35 дена с влак плюс 1500 ЕВРО навло, актуална цена само при запитване на спедитор.
.
- За повече яснота и начин на ползване на Сондажна машина Car-250EC2Х2, моля заредете видеото на адрес: youtu. be/Es8Vm8M9t40
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни в mobile. bg: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЕС СЕРТИФИКАТ: ДА!
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 101HP (76KW) с електрически стартер
САМОХОДНА: НЕ
ЗАДВИЖВАНЕ ШАСИ: НЕ
ТЕГЛО: 2500 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 170 м (водна промивка Ø 80-100 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 140 м (DTH Ø 80 100 мм) при компресор > 35 m³ /min (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 25 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-35 m³ /min, може да предложим по запитване
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: CAR 250EC2H2 сондажно ремарке
Окомплектация: Водно + въздушно сондиране (AIR + WATER)
Управление: Пълно хидравлично
Двигател (сонда): Дизелов 101 HP (76 kW), електрически стартер
Сондажен редуктор: 1 задвижващ хидромотор
Сила на притискане: до 10 тона
Теглителна сила: до 12 тона
Тегло: ≈ 2500 кг
Сондажни тръби: Ø 76 мм × 3000 мм, подсилени, термообработени 140 м комплект
Кална помпа: WD160, собствен двигател (независима от сондата)
Компресор (външен): > 35 m³ /min (задължителен за DTH Ø> 200 мм)
.
Ефективен работен диаметър: 80- 300 мм
(Ø 300 мм реално при водно сондиране; при DTH гранично)
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 155 - 165 М
100 - 150 ММ → ≈ 135 - 145 М
150 - 200 ММ → ≈ 105 - 120 М
200 - 250 ММ → ≈ 80 - 95 М
250 - 300 ММ → ≈ 55 - 70 М
*ЗАБЕЛЕЖКА: Кална помпа WD160 осигурява добра, но не тежка промивка → реална граница спрямо реална граница спрямо BW200/BW250;
**ЗАБЕЛЕЖКА: Ø 300 мм е реалистично, но само в меки до средни геоложки пластове;
***ЗАБЕЛЕЖКА: Един хидромотор + Ø 76 мм тръби = разумен режим, без агресивно натоварване;
****ЗАБЕЛЕЖКА: 10 тона притискане осигуряват стабилен контрол до Ø 250 мм.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 125 - 135 М
100 - 130 ММ → ≈ 105 - 115 М
130 - 150 ММ → ≈ 95 - 100 М
150 - 200 ММ → ≈ 75 - 85 М
200 - 250 ММ → ≈ 55 - 65 М
250 - 300 ММ → ≈ 35 - 40 М
*ЗАБЕЛЕЖКА:
✔ Компресор > 35 m³ /min е задължителен
✔ 10 тона притискане + 12 т теглителна сила → стабилен DTH до Ø 250 мм
✔ Ø 300 мм при въздух е гранично и неикономично
✔ Машината не е минно-тежък клас DTH ринг стойностите са реалистичен максимум.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 25 - 45 М
150 - 250 мм → ≈ 20 30 м
250 - 300 мм → ≈ 15 25 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
.
Водно сондиране: ⭐⭐⭐⭐⭐☆
(много добро до Ø 250 мм, Ø 300 мм възможно с ограничения)
Въздушно / DTH: ⭐⭐⭐⭐☆☆
(силен среден клас до Ø 250 мм)
Шнек: ⭐⭐⭐⭐☆☆
.
ВИСОЧИНА НА МАЧТА: 3, 5 М
ДЪЛЖИНА НА СОНАДАЖНИ ТРЪБИ: 3, 0 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M, ХИДРАВЛИКА
ГАБАРИТ: Дължина=3200 х Широчина=1200 х Височина=1700 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 2500-5500 Nm
СКОРОСТ НА ВЪРТЕНЕ: 0-500 об/мин
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 10 тона
- теглителна сила до 12 тона
.
ВОДНО ПРОМИВАНЕ: ДА
ДЪЛЖЕНА НА МАЧТА/ХОД: 3000 ММ
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-2. 5 МПА
.
БАЗОВИЯТ КОМПЛЕКТ КЪМ СОНДАТА:
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
- 1 Б-Р РЪКОВОДСТВО ЗА ЕКСПЛОТАЦИЯ
.
(1) ОПЦИЯ КОМПЛЕКТ: + 8100 ЕВРО с ДДС ЗА 140-МЕТРОВ КОМПЛЕКТ (МОЖЕ ДА СЕ ПРОМЕНЯ! )
- 140 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76МM x 3000ММ (47 броя)
- 1 БР. ГЛАВИ 137 ​ МM за пробиване на земя с твърдосплавни пластини
- 1 БР. ТРИРОЛКОВА ГЛАВА 216 ММ
.
(2) ОПЦИЯ КОМПЛЕКТ ЗА ПРОМИВАНЕ: + 1900 ЕВРО с ДДС
- 1 БР. BW-160 ПОМПА ЗА КАЛ
.
BW-160 ПОМПА ЗА КАЛ
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
Размери и тегло: 1200*550*580мм, 200кг
Дизелов двигател: 5. 88kw при 2200 об. /мин. : модел R185A
Електрически двигател / ОПЦИЯ/: 5. 5kw при 1440 об. /мин
