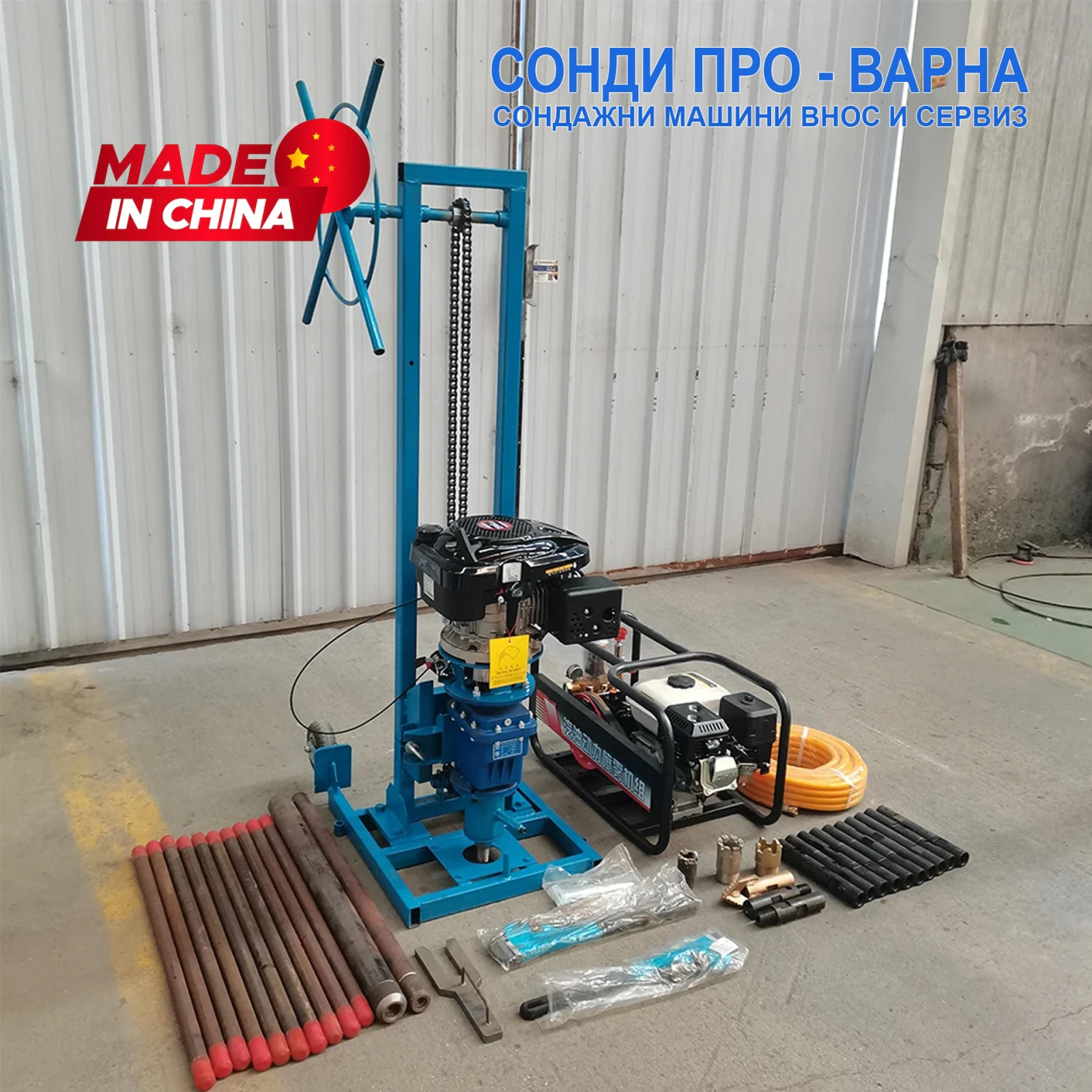

Нова Мобилна Сонда за геоложки проучвания Mobil30GCN до 30 метра
.
Основно Предназначение: Сондажно оборудване за ръчно геоложко проучване
Основно Предназначение: SPT Сондажна машина за ядкови сондажи
.
ОЦЕНКА НА ПРОИЗВОДИТЕЛНОСТ
Водно сондиране: ⭐⭐☆☆☆☆
(подходящо за Ø 80-100 мм до ~25-30 м; ефективно в меки до средни почви; Ø 200 мм силно ограничено; Ø 300 мм практически неприложимо)
Въздушно / DTH: ⭐⭐☆☆☆☆
(практично до Ø 60-80 мм; дълбочини до ~15-20 м с мощен външен компресор; Ø 130-150 мм силно ограничено и неикономично)
Шнек: ⭐☆☆☆☆☆
(реалистично до Ø 60-80 мм и ~15-25 м в меки, несвързани почви; Ø 150 мм и нагоре силно ограничено)
.
Цената е с ДДС и гаранция 12 месеца!
Производство и доставка по поръчка до 35 дена от Китай с влак.
.
- За повече яснота и начин на ползване на Мобилна сондажна машина Mobil30GCN, моля заредете видеото на адрес: youtu. be/ueaAlBV4tGY
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в mobile. bg: tamper. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: БЕНЗИНОВ ДВИГАТЕЛ 7. 9HP с ръчно палене
МОБИЛНО ШАСИ
ТЕГЛО НА СОНДА: 75 КГ
ОБЩО ТЕГЛО С ОБОРУДВАНЕ: 260 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 108 ММ (ДО 10 М)
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 75 ММ (ДО 15 М)
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 60 ММ (ДО 20 М)
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 46 ММ (ДО 25-30 М)
.
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 30 МЕТРА (водна промивка) при диаметър 30 мм
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 10 МЕТРА (сух метод с въздушно сондиране с мощни компресори)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 5 МЕТРА (сух метод с шнек)
.
ВИСОЧИНА НА МАЧТА: 1, 0 М
ГАБАРИТ: Дължина=740 х Широчина=530 х Височина=1700 ММ
ВОДНА ПОМПА: ДА, 4. 5HP
ВОДНА ПРОМИВНА ГЛАВА: ДА
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 695 Nm
СКОРОСТ НА ВЪРТЕНЕ: 60-150 об/мин
СОНДАЖНИ ТРЪБИ ДЪЛЖЕНИ: 1. 0 M
СКОРОСТ НА ПРОБИВАНЕ: 0. 5 М/С
ДЪЛЖЕНА НА МАЧТА/ХОД: 1000 ММ
.
БАЗОВИЯТ КОМПЛЕК 30-МЕТРОВ ВКЛЮЧВА:
- 30 МЕТРА СОНДАЖНА ТРЪБА с диаметър 30MM x 1000ММ
- 1 БР. ВОДНА ПОМПА 4. 5HP
- 1 БР. ГАЛВАНИЗИРАНА ДИАМАНТЕНА КОРОНА - 46 ММ
- 1 БР. ГАЛВАНИЗИРАНА ДИАМАНТЕНА КОРОНА - 60 ММ
- 1 БР. КОРОНА 46 MM ЗА ПРОБИВАНЕ НА ЗЕМЯ
- 1 БР. PDC КОРОНА 46 MM ЗА ПРОБИВАНЕ НА СКАЛИ
- 1 K-T ИНСТРУМЕНТИ
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 50 MМ-130 MМ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
Това е основният и най‑ ефективен метод за този модел, особено благодарение на отделната кална помпа, която не натоварва двигателя за въртене и движения.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
≤  60  мм → ≈ 28 - 32 М
60 - 80 ММ → ≈ 22 - 28 М
80 - 100 ММ → ≈ 15 - 22 М
> 100 → ≈ 5 - 15 М
*ЗАБЕЛЕЖКА: Направен е реален тест, който отбелязва дълбочина 12  м в скала Ø  80  мм, това е реален показател за твърди условия с този двигател и помпа. Това е близо до долната граница на очакванията за такава мощност и наличие на отделна кална помпа което всъщност помага за поддържане на дебит на вода/кал за доставка на отпадъците от пробива.
**ЗАБЕЛЕЖКА: Официално производителя е обявил пределно сондиране до 50  м, но това изисква почви, които лесно се пробиват (пясък, глина, меки варовици, др. ). При по‑ твърди слоеве максималната практична дълбочина намалява.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
Този модел не е специално оборудван за DTH (ударно) сондиране, но може да използва външен пневматичен ударник + компресор.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
≤  60  мм → ≈ 10 - 18 М
60 - 80 ММ → ≈ 8 - 15 М
>  80  мм → ≤  10  м
*ЗАБЕЛЕЖКА: При DTH пробиване за този тип малка машина и компресор с ~8-12  m³ /min реалните дълбочини почти винаги са значително по‑ ниски от номиналния 30  м водно сондиране, особено в твърди скали. Това е съвсем очаквано именно водно промиване дава най‑ добри резултати при този двигател/помпа конфигурация.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
≤  60 ММ → ≈ 8 - 15 М
60 - 80 ММ → ≤  10  м
>  80  мм → ≤  8  м
*Забележка: Сухото пробиване с шнек е ограничено от мощността на главата и липсата на ударни ефекти работи най‑ добре в меки/средни почви. В твърди скали, тази машина почти не може да напредва без специални шнекови инструменти или допълнителен механичен ударник.
.
ВЛИЯНИЕ НА ТЕГЛОТО И СТАБИЛНОСТТА (200  кг)
Отделната кална помпа с мощност ~4. 5  HP значително помага да се поддържа дебит на промивната течност, което е критично за водното сондиране по‑ дълбоко от 10-15  м.
.
Бензиновият двигател 8  к. с. предлага ограничен въртящ момент (~695  Nm според спецификацията), което е адекватно за малки/средни диаметри, но ограничено в твърди скали, където реално пробиването може да намалее с 20-50  %.
.
Тегло на колона: машината тежи ≈ 260  кг с оборудване, а самата сонда ≈ 75  кг. Това е добра мобилност, но при пробиване в скали над ~15-18  м може да причинява вибрации/люлеене, което намалява ефективността и скоростта
