Цената е с ДДС и гаранция 12 месеца*/**!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: 34920 лева с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 4080 лева с ДДС валидна до 15. 11. 2024, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (1) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (1) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Car-200CN, моля заредете видеото на адрес: youtu. be/LAKOTiCCdGM
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.

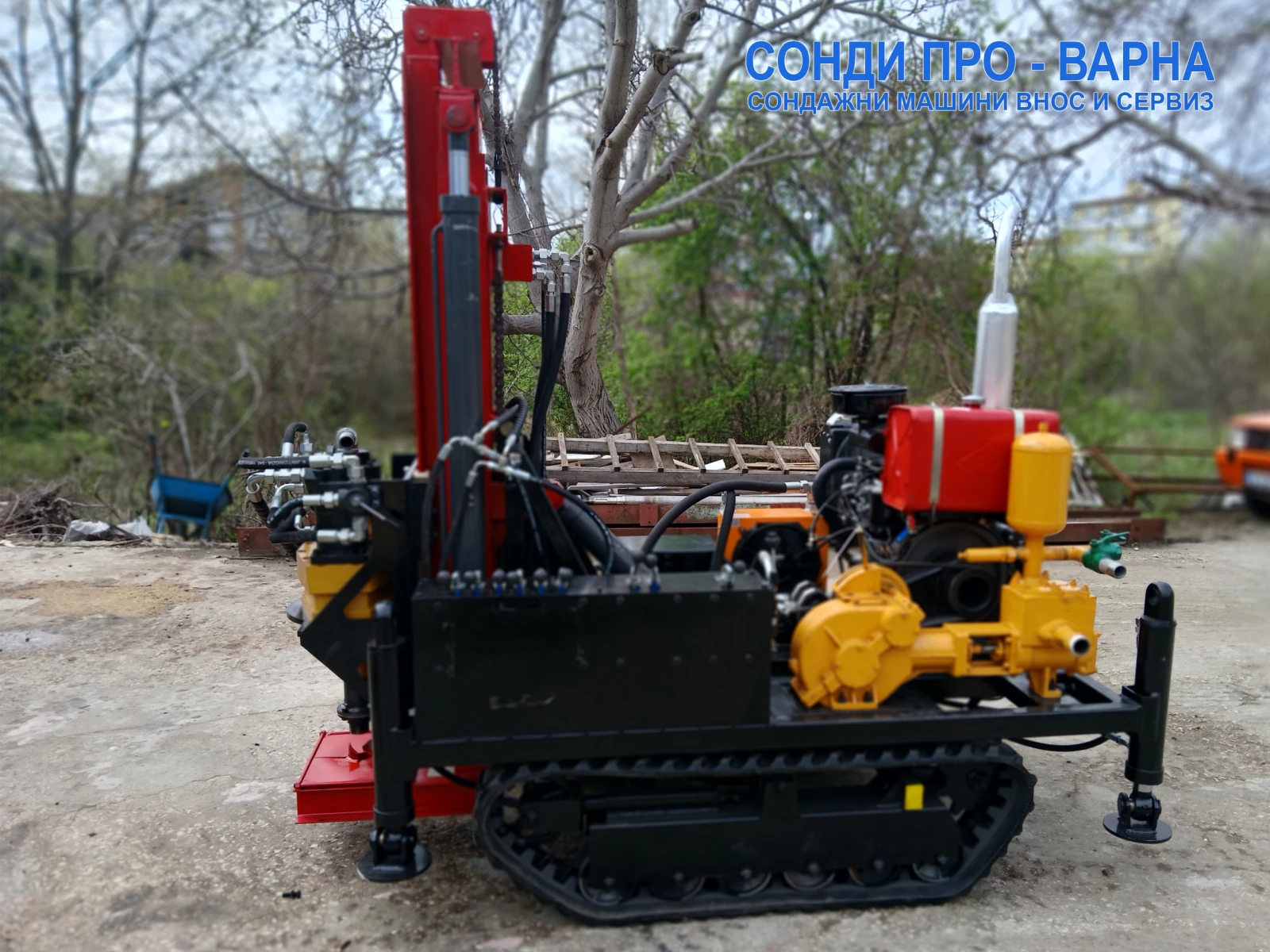

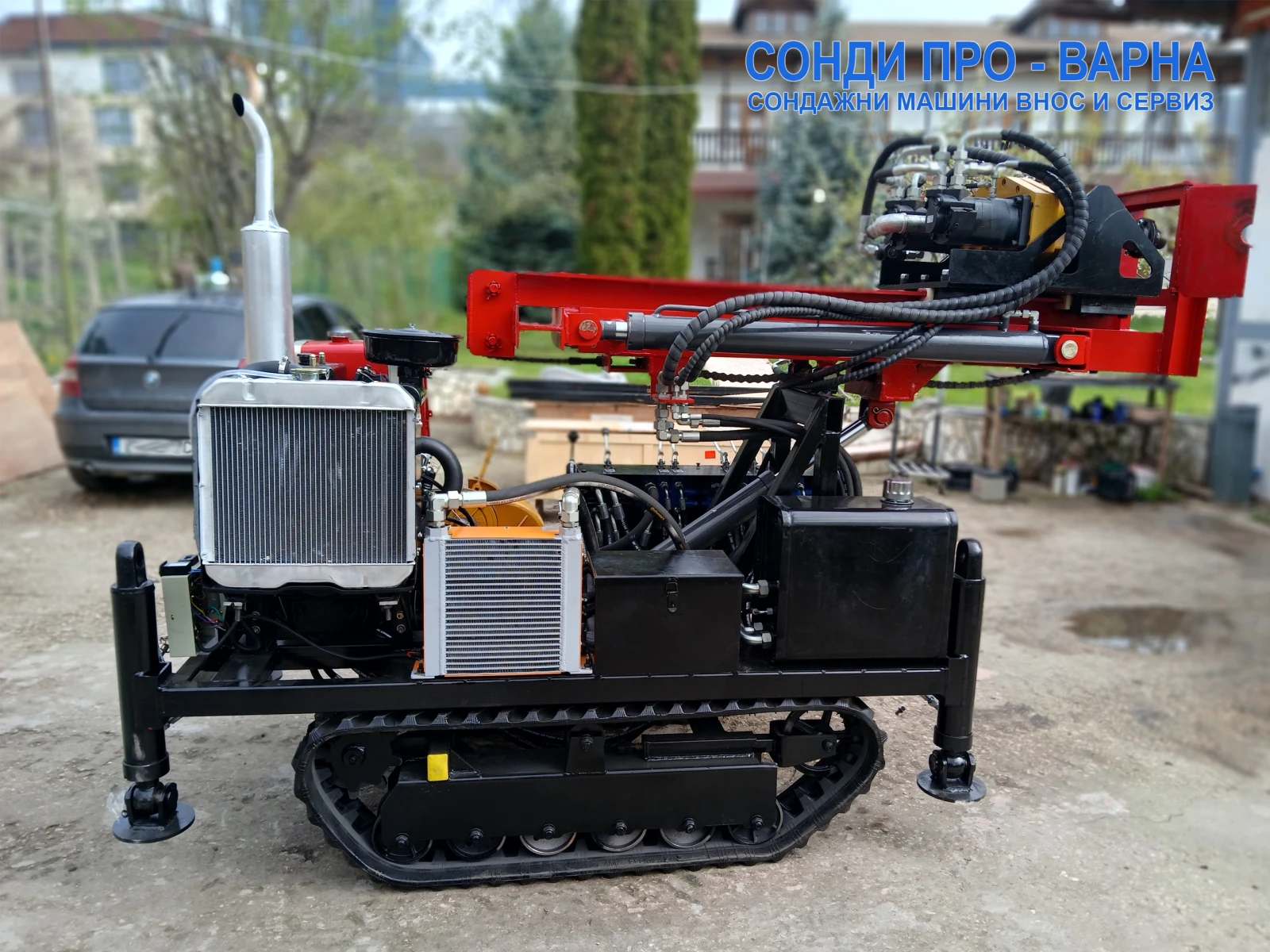

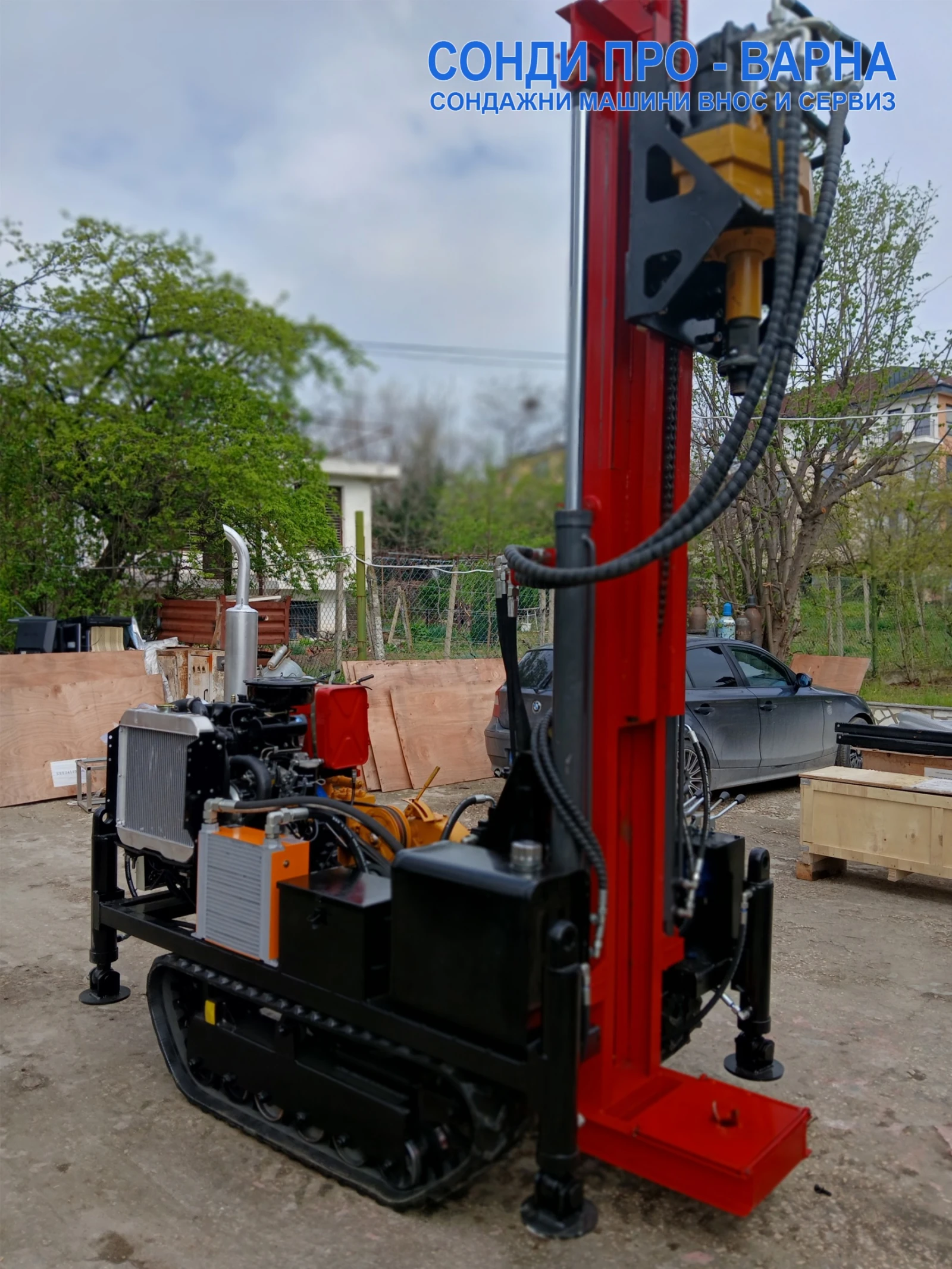

ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 35HP (26KW) с електрически стартер. 2 цилиндров двигател с турбо и водно охлаждане с външен радиатор.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 1400 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 160-180 МЕТРА (водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 150-160 МЕТРА*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 60-80 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
ВИСОЧИНА НА МАЧТА: 2, 0 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2300 х Широчина=1200 х Височина=2340 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 5500-7000 Nm

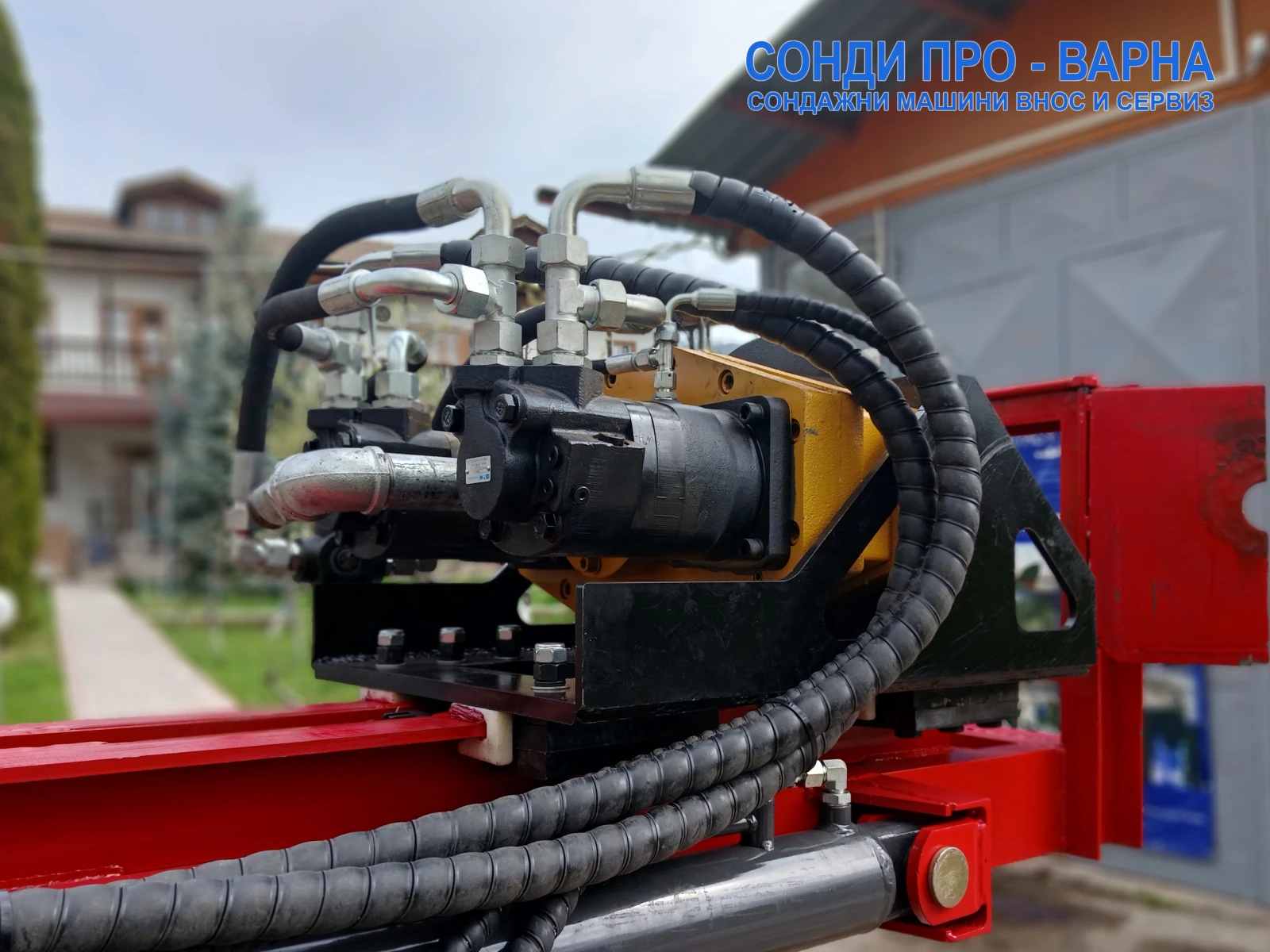

ВНИМАНИЕ: СОНДАТА Е С ДВА ЗАДВИЖВАЩИ ХИДРОМОТОРА НА РЕДУКТОРА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!

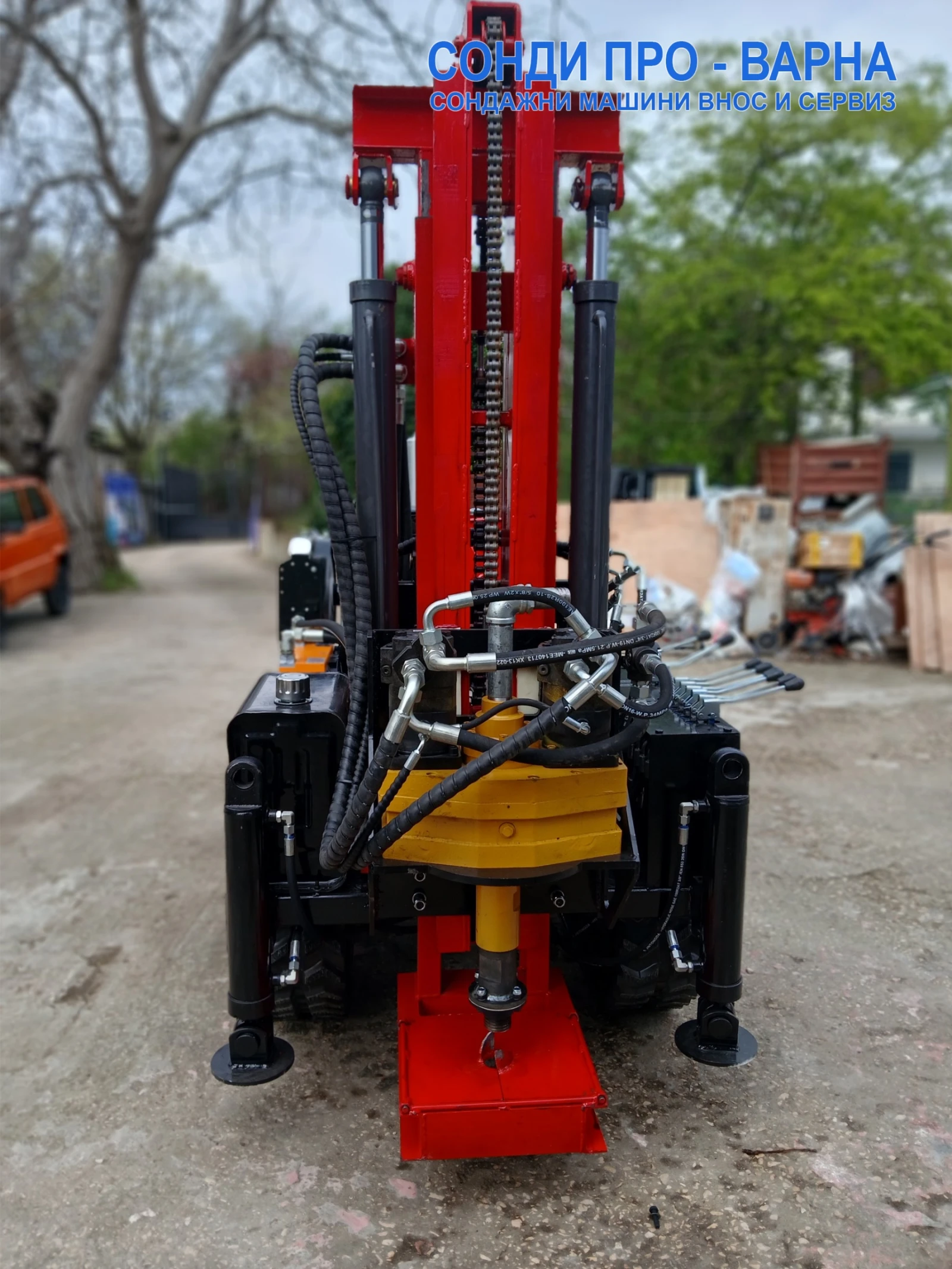

ВНИМАНИЕ: СОНДАТА Е С ДВА ХИДРАВЛИЧНИ ЦИЛИНДЪРНА НА МАЧТАТА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 6 тона
- теглителна сила до 12 тона
- мачта се прибира с хидравлика
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, има помпа за кал задвижвана от двигателя
ПОМПА ЗА КАЛ: ДА, модел BW160
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
ГАБАРИТ: 2300 х 1200 х 2340 ММ
ТРАНСПОРТЕН ГАБАРИТ: 2380 Х 1470 Х 2340 ММ (1 САНДЪК) 1300КГ СОНДА

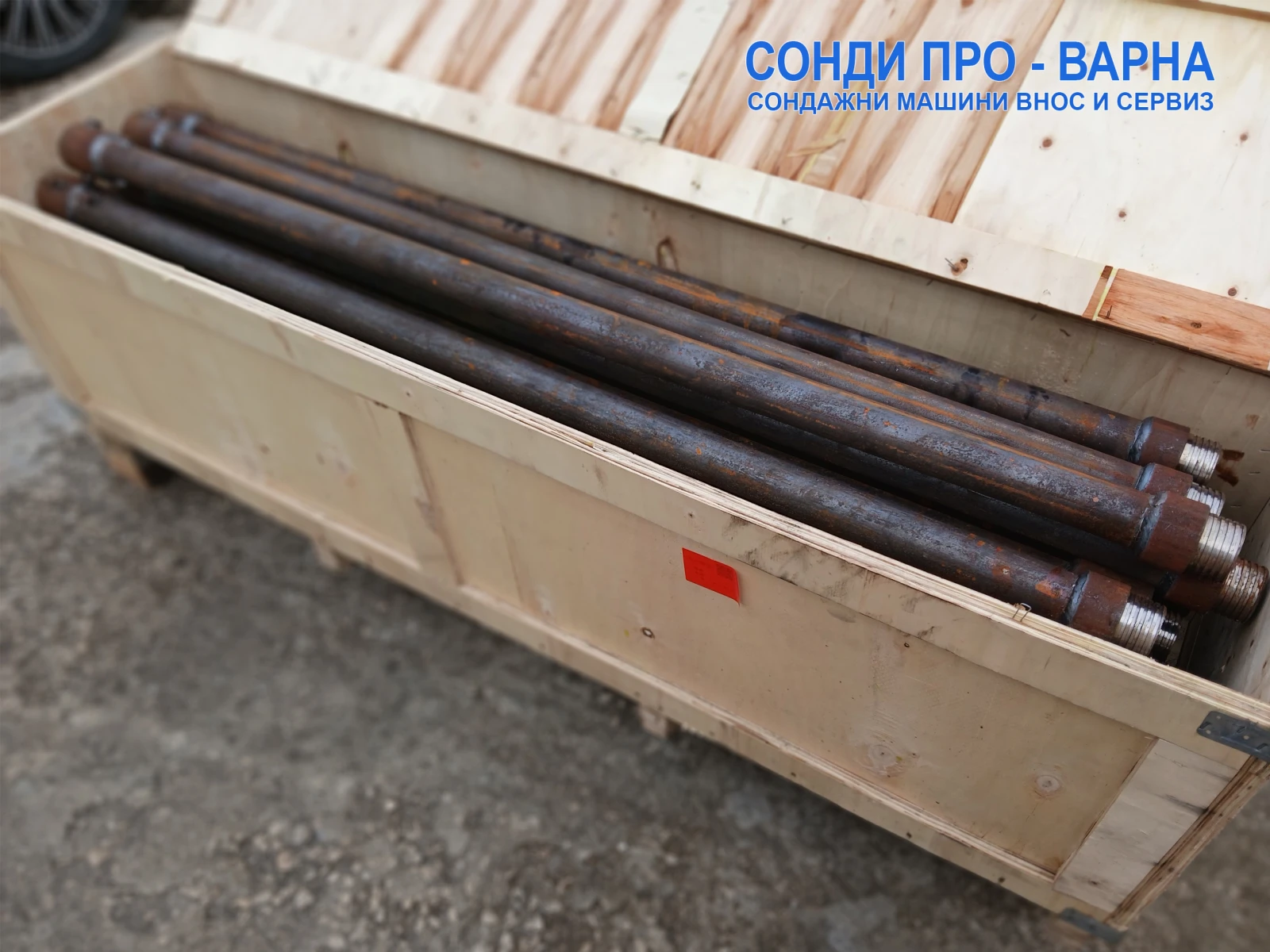

ТРАНСПОРТЕН ГАБАРИТ: 1670 Х 800 Х 550 ММ (2 САНДЪК) 410КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.

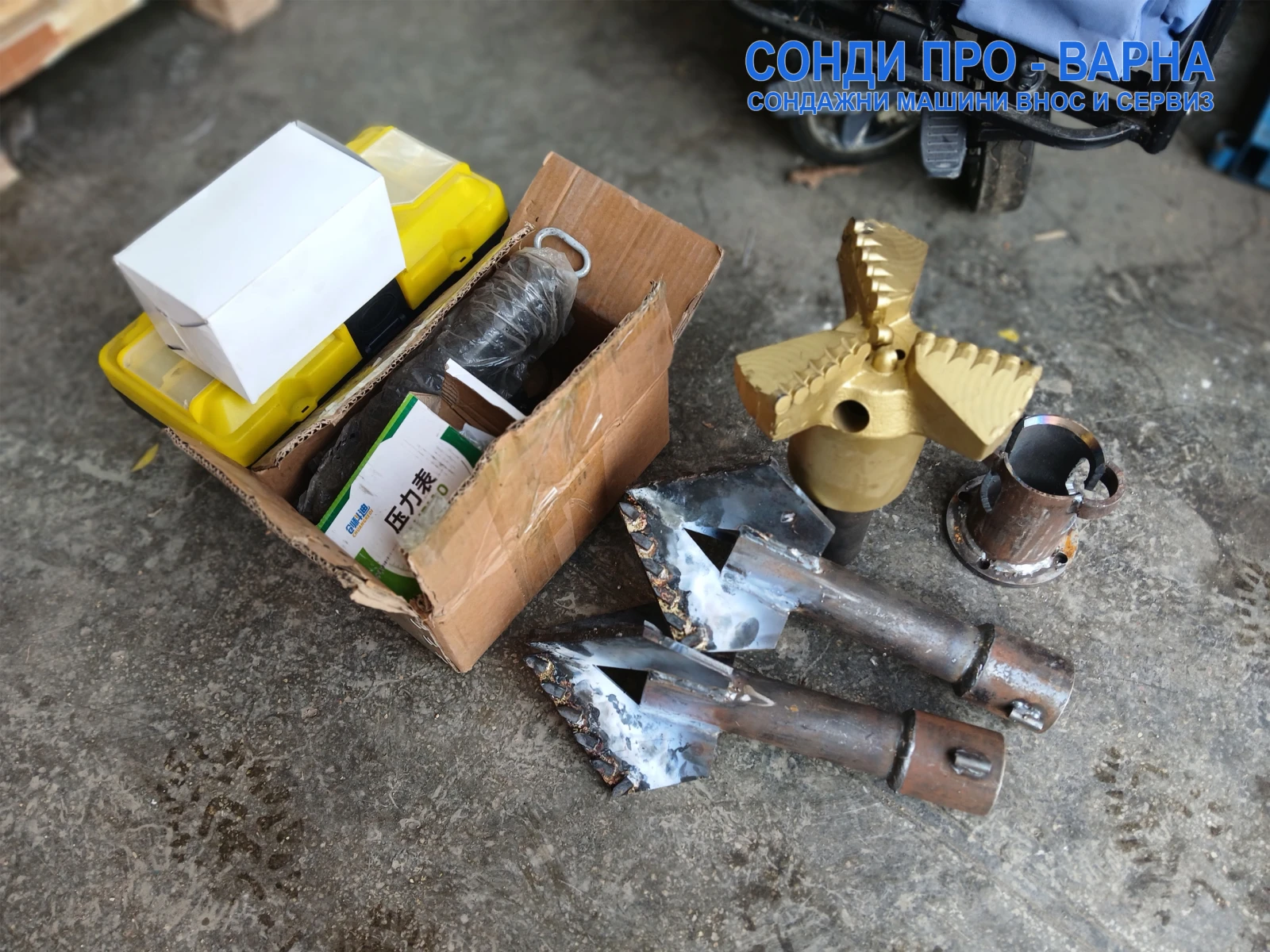

БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50ММх 1500ММ (ОПЦИЯ: 60МM x 2000ММ)
- 2 БР. ALLOY ГЛАВИ 100 МM и 133 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 2 БР. PDC ГЛАВИ 100 MM и 133 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 БР. ВОДНА ПОМПА ЗА КАЛ BW160 (инсталирана на сондажната машина)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 60MM x 2000ММ (Препоръчва се за въздушно сондиране до 100М)
(1А) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 150 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ (Препоръчва се за въздушно сондиране до 150М)
.
(2) ОПЦИЯ: 152ММ THREE-CONE BIT (152MM ТРИКОНУСНA глава за скала): +2400 ЛВ с ДДС
(Препоръчва се за водно сондиране на скали до 100М)
(3) ОПЦИЯ: 5-inch DTH DRILL BIT (127MM DTH глава за скала): +720 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М, монтира се на 5-inch DTH HUMMER 127 MM Пневмо-ударник)
(4) ОПЦИЯ: 5-inch DTH HUMMER (127 MM Пневмо-ударник, диаметър 127 mm) + DTH drill bit (127MM DTH глава за скала): +2520 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М)
.
(5) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(6) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ ДДС
.
(7) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +2000 лева с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
BW-160 ВОДНА ПОМПА ЗА КАЛ (Нужна за сондиране над 100м)
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
ВЪЗДУШНО СОНДИРАНЕ: Втори често използван метод е пневмо-ударно сондиране, така нареченото въздушно сондиране, чрез въздух под налягане подаван от голям компресор. Този метод се използва най често при сондиране в скали защото са най устойчиви . Максималната дълбочина която може да се достигне е около 600-700 метра. Много рисков метод, често сондирането по този метод се прекратява поради редица причини: не стабилен отвор, загуба на въздух, попадане в каверна(пещера), засипване на инструмента , попадане на глина , пясък , разлом и др. някои от рисковете могат да бъдат избегнати чрез успоредно подавана метална обсадна колона, която струва доста скъпо на клиента или преминаване на метода с промивка. При него ясно се вижда дебита и дълбочината на който се намира водоносния хоризонт
.
Друг често използван но силно ограничен метод за сондиране е чрез шнек или кофа . Намира най широко приложение при направата на пилоти които представляват сондажи с голям диаметър достигащи до здрава повърхност с цел предотвратяване на пропадания на пътища, мостове, сгради. Използван и за заздравяване на свлачища и срутища . Вече рядко намира приложение при сондирането за вода поради многото недостатъци които има в тази сфера . Може да копае основно по мекия горен слои на почвата достигне ли скала , по твърда глина , силно водоносен хоризонт някои по голям камък и др. спира . Предимство е големия диаметър който може да направи на сондажа и силно ограничен от към дълбочина максимум 20-30 метра като изключим големите пилот машини достигащи до 60-70 метра.
