Цената е с ДДС и гаранция 12 месеца!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте цената посочена в обявата)евро с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 2600 евро с ДДС валидна до 15. 02. 2026, актуална цена само при запитване на спедитор.
.

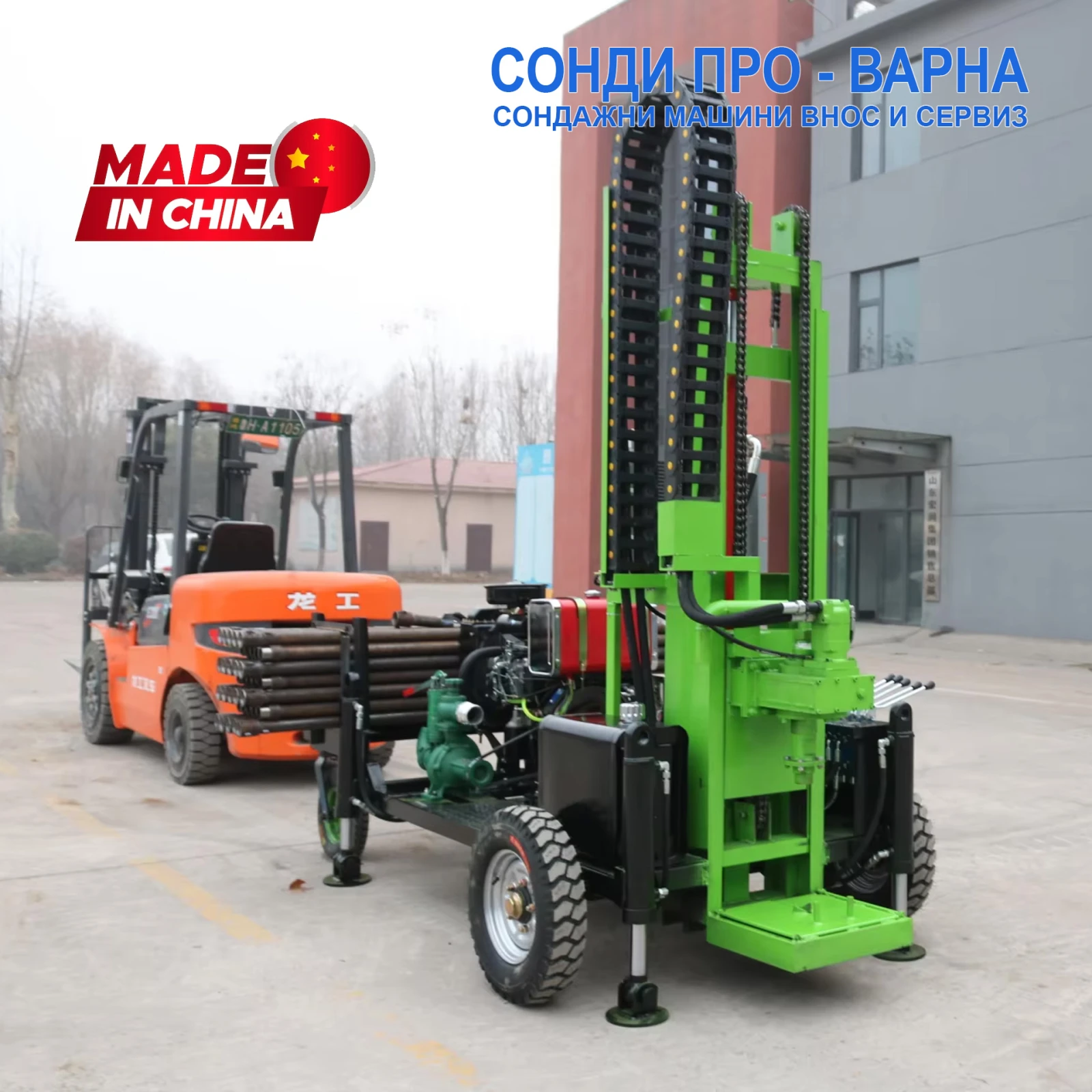

- За повече яснота и начин на ползване на Сондажна машина Car-200CN4, моля заредете видеото на адрес: https: //youtu. be/LAKOTiCCdGM
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: https: //tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 35HP (26KW) с електрически стартер. 2 цилиндров двигател с турбо и водно охлаждане с външен радиатор.
ШАСИ С 4 ГУМИ КОЛЕСНО
ТЕГЛО: 1300 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 110-140 М (Ø 80-100 мм)(водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 50-75 М*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 20-50 м (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
.
ВИСОЧИНА НА МАЧТА: 2, 0 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2380 х Широчина=1200 х Височина=2600 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 5500-6500 Nm
ВНИМАНИЕ: СОНДАТА Е С ЕДИН ЗАДВИЖВАЩ ХИДРОМОТОР НА РЕДУКТОРА (ОПЦИЯ С ДВА - СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
ВНИМАНИЕ: СОНДАТА Е С ЕДИН ХИДРАВЛИЧЕН ЦИЛИНДЪР НА МАЧТАТА!
СКОРОСТ НА ВЪРТЕНЕ: 120-150 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- теглителна сила до 6* тона
- мачта не се прибира
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, има помпа за кал задвижвана от двигателя
ПОМПА ЗА КАЛ: ДА, модел BW160
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
.
ГАБАРИТ: 2380 х 1200 х 2600 ММ
ТРАНСПОРТЕН ГАБАРИТ: 3000 Х 1800 Х 2070 ММ (1 САНДЪК) 1300КГ СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 1670 Х 800 Х 550 ММ (2 САНДЪК) 410КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50ММх 1500ММ (ОПЦИЯ: 60МM x 2000ММ)
- 2 БР. ALLOY ГЛАВИ 100 МM и 133 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 2 БР. PDC ГЛАВИ 100 MM и 133 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 БР. ВОДНА ПОМПА ЗА КАЛ BW160 (инсталирана на сондажната машина)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 60MM x 2000ММ (Препоръчва се за въздушно сондиране до 100М)
(1А) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 150 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ (Препоръчва се за въздушно сондиране до 150М)
.
(2) ОПЦИЯ: Задвижване от 2 хидромотора на редуктира: +1800 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М)
(3) ОПЦИЯ: 152ММ THREE-CONE BIT (152MM ТРИКОНУСНA глава за скала): +2400 ЛВ с ДДС
(Препоръчва се за водно сондиране на скали до 100М)
(4) ОПЦИЯ: 5-inch DTH DRILL BIT (127MM DTH глава за скала): +720 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М, монтира се на 5-inch DTH HUMMER 127 MM Пневмо-ударник)
(5) ОПЦИЯ: 5-inch DTH HUMMER (127 MM Пневмо-ударник, диаметър 127 mm) + DTH drill bit (127MM DTH глава за скала): +2520 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М)
(6) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(7) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ ДДС
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
*ЗАБЕЛЕЖКА: Това е най-ефективният метод за този модел, тъй като вградената BW160 помпа осигурява дебит и налягане за промивка, а хидравличното усилие дава стабилно подаване на колоната.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 110-140 М
100 - 150 ММ → ≈ 85 -115 М
150 - 200 ММ → ≈ 65 - 90 М
200 - 300 ММ → ≈ 45 - 70 М
*ЗАБЕЛЕЖКА: Машината според производителя може да пробие до ~160-180 м водно при идеални условия и добро снабдяване на вода, но реално при теренна работа с почви от средно твърди до твърди стойностите спадат леко, особено при широки диаметри.
**ЗАБЕЛЕЖКА: Ако условията включват твърди или абразивни слоеве (например скала с кварц, глина с камъни и др. ), максималните дълбочини могат да са по-ниски.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
*ЗАБЕЛЕЖКА: Този модел може да работи с въздушно/DTH, но изисква мощен външен компресор, за да се доближиш до теоретичните дълбочини.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 50 - 75 М
100 - 150 ММ → ≈ 35 - 55 М
150 - 200 ММ → ≤ 45 м
*ЗАБЕЛЕЖКА: За ефективно въздушно/DTH е нужна външна пневматична система/компресор с дебит ≥ 10-12 m³ /min, за да се доближиш до горните стойности. При по-слаб компресор реалните дълбочини ще са по-ниски.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 30-50 М
150 - 300 ММ → ≈ 20-35 М
*Забележка: Хидравличното усилие помага на шнека, но такъв метод е полезен само в меки почви. В твърди или скални условия ефективността пада значително.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! ) ВГРАДЕНА ВОДНА ПОМПА BW160
Тази помпа за кал/вода има два режима на работа и осигурява 120-160 L/min при 1. 5- 2 MPa, което е достатъчно за ефективно водно сондиране, промивка и изнасяне на шлам.
(! ! ) ИМА ХИДРАВЛИЧЕН НАТИСК НА ПРОБИВАНЕ
Машината има хидравлично усилие за подаване и теглене на колоната, което помага при:
- подобрява напредването в по-плътни пластове,
- намалява прекъсванията при удар с твърди части,
- помага за поддържане на стабилно навлизане на короната.
(! ! ! ) ПРЕПОРЪКИ:
(1) ВОДНО СОНДИРАНЕ (ROTARY + ПРОМИВКА)
- Основен и препоръчан метод
- Най-голяма реална дълбочина и надеждност
- До ~110-140 м реално за Ø 80-100 мм при оптимални условия
(2) ВЪЗДУШНО/DTH (ПРЕДПОЧИТАН МЕТОД)
- Работоспособно само с мощен компресор
- Очаквани реални резултати ≈ 50-75 м при стандартен компресор;
- По-високи стойности са възможни само при компресор ≥ 17-31 m³ /min.
(3) ШНЕК ЗА ПЛИТКИ И СРЕДНИ СОНДАЖИ:
- Полезен за плитки сондажи
- Ограничава се до ≈ 30-50 м при меки почви
.
.
BW-160 ВОДНА ПОМПА ЗА КАЛ
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
ВЪЗДУШНО СОНДИРАНЕ: Втори често използван метод е пневмо-ударно сондиране, така нареченото въздушно сондиране, чрез въздух под налягане подаван от голям компресор. Този метод се използва най често при сондиране в скали защото са най устойчиви . Максималната дълбочина която може да се достигне е около 600-700 метра. Много рисков метод, често сондирането по този метод се прекратява поради редица причини: не стабилен отвор, загуба на въздух, попадане в каверна(пещера), засипване на инструмента , попадане на глина , пясък , разлом и др. някои от рисковете могат да бъдат избегнати чрез успоредно подавана метална обсадна колона, която струва доста скъпо на клиента или преминаване на метода с промивка. При него ясно се вижда дебита и дълбочината на който се намира водоносния хоризонт
