Цената е с ДДС и гаранция 12 месеца!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте цената обявена в обявата) с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 3600 лева с ДДС валидна до 15. 11. 2024, актуална цена само при запитване на спедитор.
.
- За повече яснота и начин на ползване на Сондажна машина Track-150CN35, моля заредете видеото на адрес: https: //youtu. be/-l2iyJp8YzY
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: https: //tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.

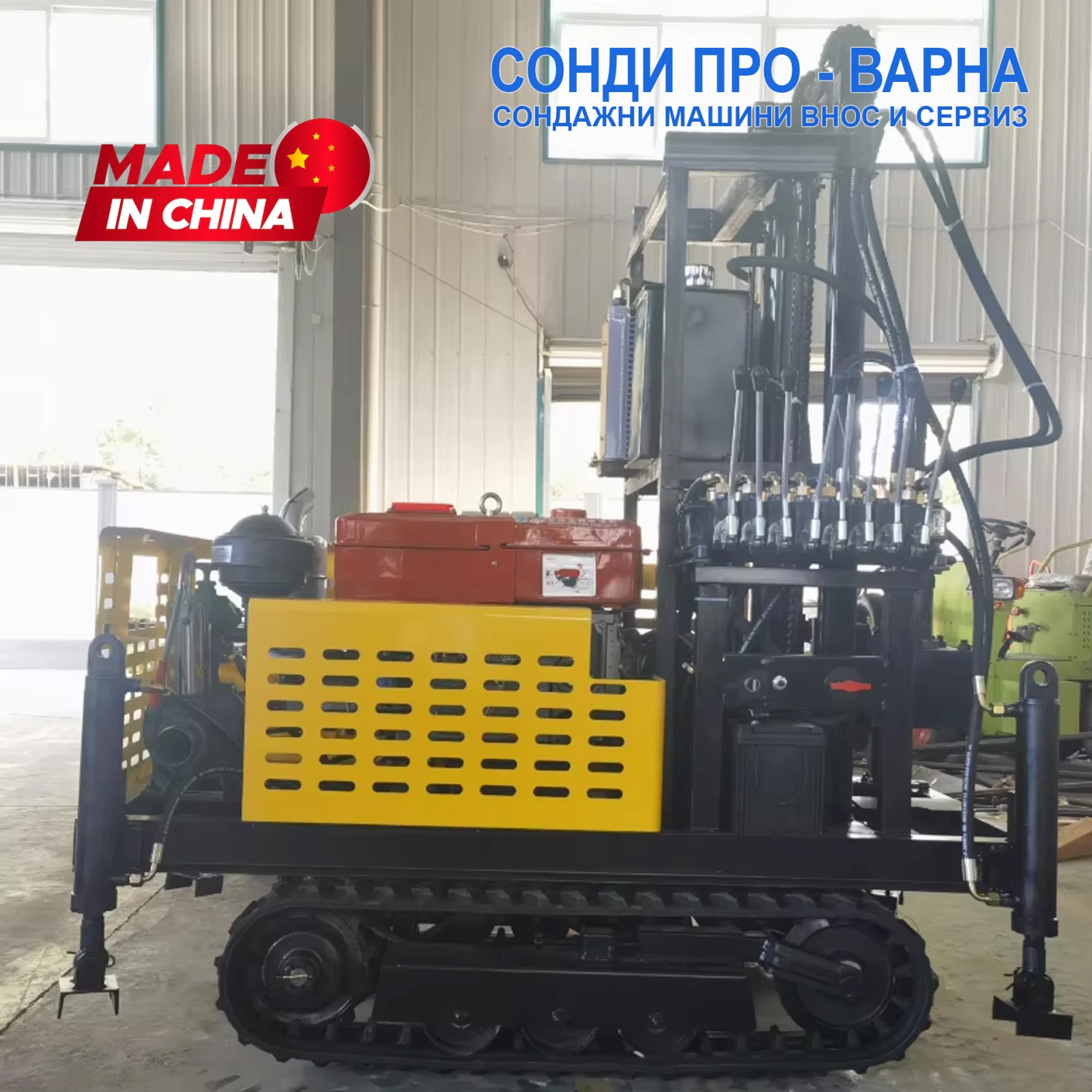

ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 35HP (26KW) с електрически стартер. 1 цилиндров двигател с водно охлаждане без външен радиатор.
САМОХОДНО ГУМЕНО ШАСИ
ТЕГЛО: 950 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 110 МЕТРА (водна промивка)
Изпитано до 100 метра диаметър 100 мм!
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 45 МЕТРА* (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 30 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
.
.
ВИСОЧИНА НА МАЧТА: 1, 5 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2200 х Широчина=1150 х Височина=2300 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 2200-3000 Nm
ВНИМАНИЕ: СОНДАТА Е С ЕДИН ЗАДВИЖВАЩ ХИДРОМОТОР НА РЕДУКТОРА!
ВНИМАНИЕ: СОНДАТА Е С ЕДИН ХИДРАВЛИЧЕН ЦИЛИНДЪР НА МАЧТАТА!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- теглителна сила до 4* тона
- мачта не се прибира
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, задвижвана от двигателя
ПОМПА ЗА КАЛ: НЕ
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 1500 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
.
ГАБАРИТ: 2200 х 1150 х 2300 ММ
ТРАНСПОРТЕН ГАБАРИТ: 2100 Х 1250 Х 2250 ММ (1 САНДЪК) 1050КГ СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 1700 Х 700 Х 750 ММ (2 САНДЪК) 530КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50ММх 1500ММ (ОПЦИЯ: 60МM x 2000ММ)
- 2 БР. ALLOY ГЛАВИ 100 МM и 133 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. PDC ГЛАВИ 133 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 60MM x 2000ММ (Препоръчва се за въздушно сондиране до 100М)
(1А) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 150 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ (Препоръчва се за въздушно сондиране до 150М)
.
(2) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(3) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ ДДС
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 85 -110 М
100 - 150 ММ → ≈ 65 - 90 М
150 - 200 ММ → ≈ 45 - 70 М
200 - 300 ММ → ≈ 30 - 55 М
*ЗАБЕЛЕЖКА: Водо-промивката е най-ефективният метод за този модел, тъй като двигателят единствено трябва да върти редуктора и да захранва помпата за вода. Фабрично е указано, че машината може да достига до 150 м, но реално е изпитвана до ~100 м при диаметър 100 ММ, което е ориентиращ праг за практична работа.
**ЗАБЕЛЕЖКА: Ако почвата съдържа твърди пластове, каверни или скали, тези стойности спадат чувствително.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
Този модел не е специално оборудван за DTH (ударно) сондиране, но може да използва външен пневматичен ударник + компресор.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 30 - 45 М
100 - 150 ММ → ≈ 20 - 35 М
150 - 200 ММ → < 30 М
*ЗАБЕЛЕЖКА: Този модел не е оптимизиран за въздушно/DTH сондиране: няма хидравличен натиск при пробиване, няма отделен въздушен ударник и компресорът, който ще използваш, трябва да е доста мощен (≥ 10-15  m³ /min), за да произведе достатъчно разход/налягане. Финалната реализация на DTH пробиване ще бъде значително по‑ ниска от номиналните 45  м, освен при много мощен компресор.
**ЗАБЕЛЕЖКА: Заключение за въздух:
(1) Няма да получиш висока производителност (бавно пробиване, много почистващи паузи)
(2) Реална дълбочина рядко надхвърля ~40-45  м дори за по‑ мек материал
→ Препоръка: въздушното сондиране не е най‑ подходящо при този модел, освен ако не разполагаш с много мощен компресор и специализирани DTH инструменти.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 25-45 М
150 - 300 ММ → ≈ 15 - 30 М
*Забележка: Този модел има ограничен въртящ момент и механична устойчивост, което прави шнека ефективен само за относително плитки сондажи и меки почви.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! )НЯМА ХИДРАВЛИЧЕН НАТИСК
Тъй като липсва силови хидравлични бутала/цилиндри за натиск на колоната, цялата сила при пробиване идва от въртене и линейно теглене, което е ПО‑ СЛАБО ПРИ ДЪЛБОКИ ПРОБИВИ, особено с малък дизелов мотор.
(! ! ) В ПРАКТИКАТА ТОВА ВОДИ ДО:
По‑ бавна скорост при навлизане от 40-60  м
Спад на производителността при твърди материали
(! ! ! ) ПРЕПОРЪКИ
(1) НАЙ‑ ЕФЕКТИВНИЯТ МЕТОД ЗА ТОЗИ МОДЕЛ
ВОДНО СОНДИРАНЕ (РОТАЦИЯ + ПРОМИВКА)
- Реално почти достижим максимум: ~100-110  м (за Ø  80-100  мм, оптимална вода/кал и мека/средно твърда почва). В практиката, ако има твърди пластове, пясък или скали, реалната дълбочина може да е ~75-95  м.
- Този метод е НАЙ‑ СТАБИЛЕН ЗА ПРЕНАСЯНЕ НА ОТПАДЪЦИ ОТ ОТВОРА И ОХЛАЖДАНЕ НА КОРОНАТА
(2) ВЪЗДУШНО/DTH РАБОТИ, НО
Не е препоръчително при този модел, ако:
нямаш СИЛЕН КОМПРЕСОР ≥ 15  m³ /min,
пробиваш ЗНАЧИМИ ТВЪРДИ СКАЛИ,
търсиш СТАБИЛНА ПРОИЗВОДИТЕЛНОСТ
Най‑ реалистични дълбочини: ≤ 40-45  м при добър компресор
(3) ШНЕК САМО ЗА ПЛИТКИ СОНДАЖИ
- Работи най‑ добре при МЕКИ ПОЧВИ ≤ 30  М, но рязко губи ефективност в твърди/средни почви.
