Цената е с ДДС и гаранция 12 месеца*/**!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: 33216 лева с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 4080 лева с ДДС валидна до 15. 11. 2024, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (7) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (7) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Car-250CN52, моля заредете видеото на адрес: youtu. be/LAKOTiCCdGM
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.

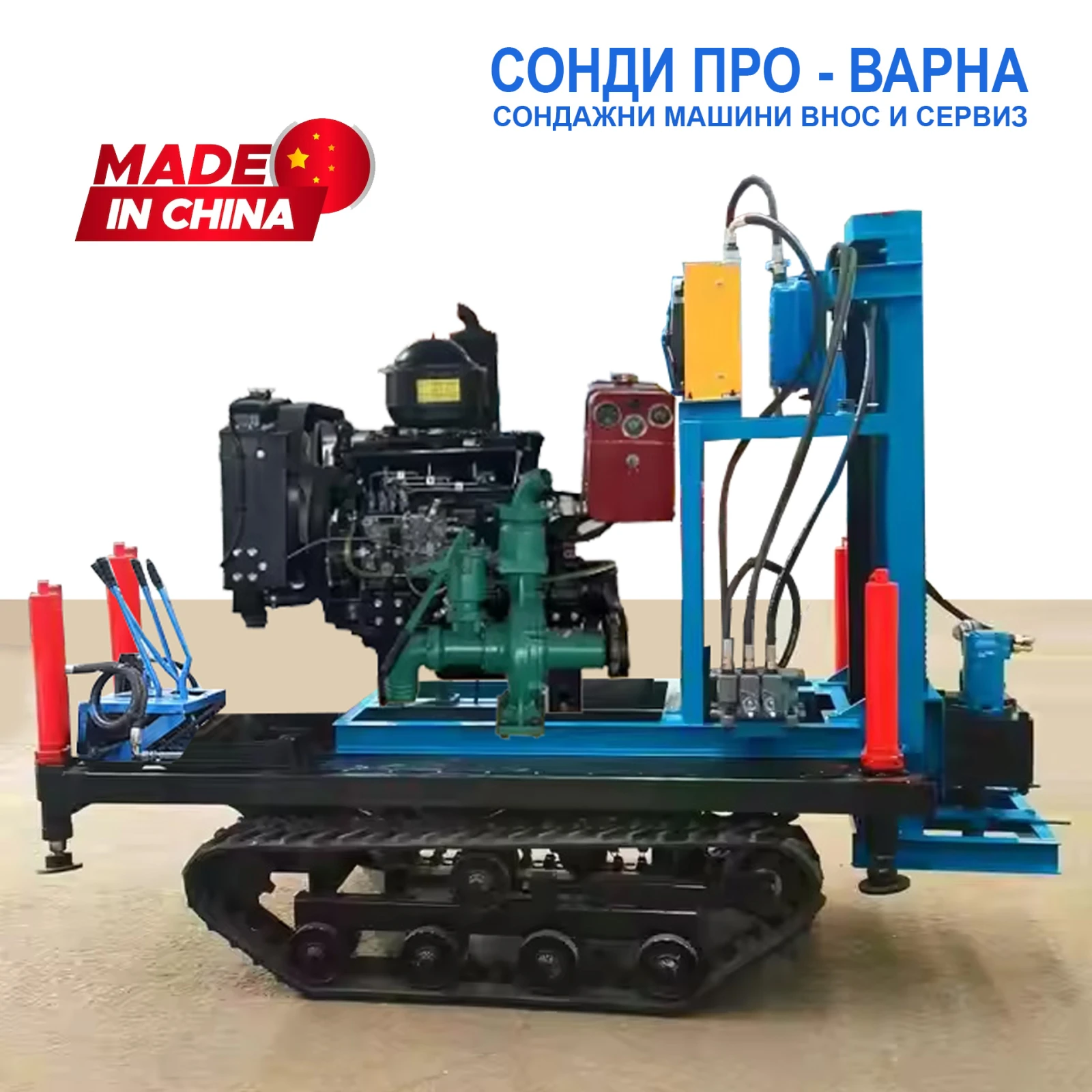

ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 52HP (38. 7KW) с електрически стартер. 4 цилиндров двигател с турбо и водно охлаждане с външен радиатор.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 1400 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 140 180 МЕТРА (Ø 80-100 мм) (водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 50 80 МЕТРА*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 25 60 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
ВИСОЧИНА НА МАЧТА: 1, 5 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2800 х Широчина=1500 х Височина=2200 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 5500-7000 Nm
ВНИМАНИЕ: СОНДАТА Е С ДВА ЗАДВИЖВАЩИ ХИДРОМОТОРА НА РЕДУКТОРА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
ВНИМАНИЕ: СОНДАТА Е С ДВА ХИДРАВЛИЧНИ ЦИЛИНДЪРНА НА МАЧТАТА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- теглителна сила до 3* тона
- мачта не се прибира с хидравлика
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, задвижвана от двигателя
ПОМПА ЗА КАЛ: НЕ
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 1500 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
.
ГАБАРИТ: 2800 х 1500 х 2200 ММ
ТРАНСПОРТЕН ГАБАРИТ: 2950 Х 1650 Х 2200 ММ (1 САНДЪК) 1600КГ СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 1720 Х 820 Х 900 ММ (2 САНДЪК) 410КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50ММх 1500ММ (ОПЦИЯ: 60МM x 2000ММ)
- 2 БР. ALLOY ГЛАВИ 100 МM и 133 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. PDC ГЛАВИ 133 MM за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 60MM x 2000ММ (Препоръчва се за въздушно сондиране до 100М)
(1А) ОПЦИЯ: + (по запитване) лева с ДДС за 100-МЕТРОВ КОМПЛЕКТ:
- 150 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ (Препоръчва се за въздушно сондиране до 150М)
.
(2) ОПЦИЯ: 152ММ THREE-CONE BIT (152MM ТРИКОНУСНA глава за скала): +2400 ЛВ с ДДС
(Препоръчва се за водно сондиране на скали до 100М)
(3) ОПЦИЯ: 5-inch DTH DRILL BIT (127MM DTH глава за скала): +720 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М, монтира се на 5-inch DTH HUMMER 127 MM Пневмо-ударник)
(4) ОПЦИЯ: 5-inch DTH HUMMER (127 MM Пневмо-ударник, диаметър 127 mm) + DTH drill bit (127MM DTH глава за скала): +2520 ЛВ с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М)
.
(5) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(6) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ Д. ДС
.
(7) ОПЦИЯ: Пълно Техническо обслужване (Ремтехстрой Груп): +2000 лева с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
*ЗАБЕЛЕЖКА: Този модел е проектиран предимно за водно сондиране: въртящият редуктор работи с достатъчно въртящ момент и помпата осигурява поток за промивка без нужда от външна помпа при повечето случаи.
**ЗАБЕЛЕЖКА: Машината идва с вградена центробежна помпа за вода/кал, задвижвана от двигателя, която осигурява промиване при сондиране без нужда от допълнителна външна помпа в много случаи. .
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 140-180 М
100 - 150 ММ → ≈ 110 -150 М
150 - 200 ММ → ≈ 80-120 М
200 - 300 ММ → ≈ 60-90 М
*ЗАБЕЛЕЖКА: Фабрично е указана максимална дълбочина до 250 м (водна промивка), но е изпитана реално до ~100 м диаметър 80 - 100 ММ, което е добър ориентир за практична работа при нормални условия.
**ЗАБЕЛЕЖКА: При наличието на твърди, абразивни или скални слоеве, тези стойности могат да спаднат с около 15 25 %.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
*ЗАБЕЛЕЖКА: Този модел НЕ е оптимизиран за въздушно/DTH пробиване (няма специализиран ударник и няма съответно хидравлично усилие на пробиване на колоната за този режим), но възможно да работи с външен компресор.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 60 - 80 М
100 - 150 ММ → ≈ 45 - 60 М
150 - 200 ММ → ≤ 50 м
*ЗАБЕЛЕЖКА: За ефективно въздушно/DTH е нужна външна пневматична система/компресор с дебит ≥ 10 15 m³ /min, за да се доближиш до горните стойности. При по-слаб компресор реалните дълбочини ще са по-ниски.
**ЗАБЕЛЕЖКА: Поради липса на хидравличен натиск, въздушното/DTH пробиване е по-бавен и по-ограничен режим спрямо водното
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 40-60 М
150 - 300 ММ → ≈ 25-45 М
*Забележка: Хидравличното усилие помага на шнека, но такъв метод е полезен само в меки почви. В твърди или скални условия ефективността пада значително.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! ) ЦЕНТРОБЕЖНА ПОМПА ЗА ВОДА / КАЛ
Машината има вградена центробежна помпа, задвижвана директно от двигателя, която:
- поддържа постоянен дебит за водно промиване,
- премахва отпадните материали по време на пробиване,
- подпомага напредването чрез чист отвор.
Това прави водно сондиране като метод най-ефективен и препоръчителен.
(! ! ) ЛИПСВА ХИДРАВЛИЧЕН НАТИСК ЗА ПРОБИВАНЕ
За разлика от модели с хидравлични цилиндри за натиск/теглене, тук силата на подаване идва от редуктора и теглителния механизъм, така че:
- пробиването при по-твърди скали и по-големи диаметри е по-бавно,
- рекордни дълбочини над номиналния максимум са малко вероятни.
- Това е причината наблюдаваната реална дълбочина (~100-120 м) да е по-ниска от фабричния максимален лимит 250 м.
(! ! ! ) ПРЕПОРЪКИ:
(1) ВОДНО СОНДИРАНЕ (ROTARY + ПРОМИВКА)
- Основният и най-ефективен метод за този модел
- Центробежната помпа дава стабилна промивка
- Очаквани реални дълбочини: ≈ 140 180 м при Ø 80 100 мм в благоприятни почви
.
(2) ВЪЗДУШНО/DTH
- Възможно, но по-малко ефективно
- Работи най-добре с мощен компресор
- Очаквани реали: ≈ 60 80 м за Ø 80 100 мм
- Не е оптимален за твърди/смесени почви или за максимална дълбочина.
'
(3) ШНЕК ЗА ПЛИТКИ И СРЕДНИ СОНДАЖИ:
- Работи достатъчно добре до ≈ 40 60 м в меки почви
- Силно зависи от структурата на почвата и диаметъра
.
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
ВЪЗДУШНО СОНДИРАНЕ: Втори често използван метод е пневмо-ударно сондиране, така нареченото въздушно сондиране, чрез въздух под налягане подаван от голям компресор. Този метод се използва най често при сондиране в скали защото са най устойчиви . Максималната дълбочина която може да се достигне е около 600-700 метра. Много рисков метод, често сондирането по този метод се прекратява поради редица причини: не стабилен отвор, загуба на въздух, попадане в каверна(пещера), засипване на инструмента , попадане на глина , пясък , разлом и др. някои от рисковете могат да бъдат избегнати чрез успоредно подавана метална обсадна колона, която струва доста скъпо на клиента или преминаване на метода с промивка. При него ясно се вижда дебита и дълбочината на който се намира водоносния хоризонт
