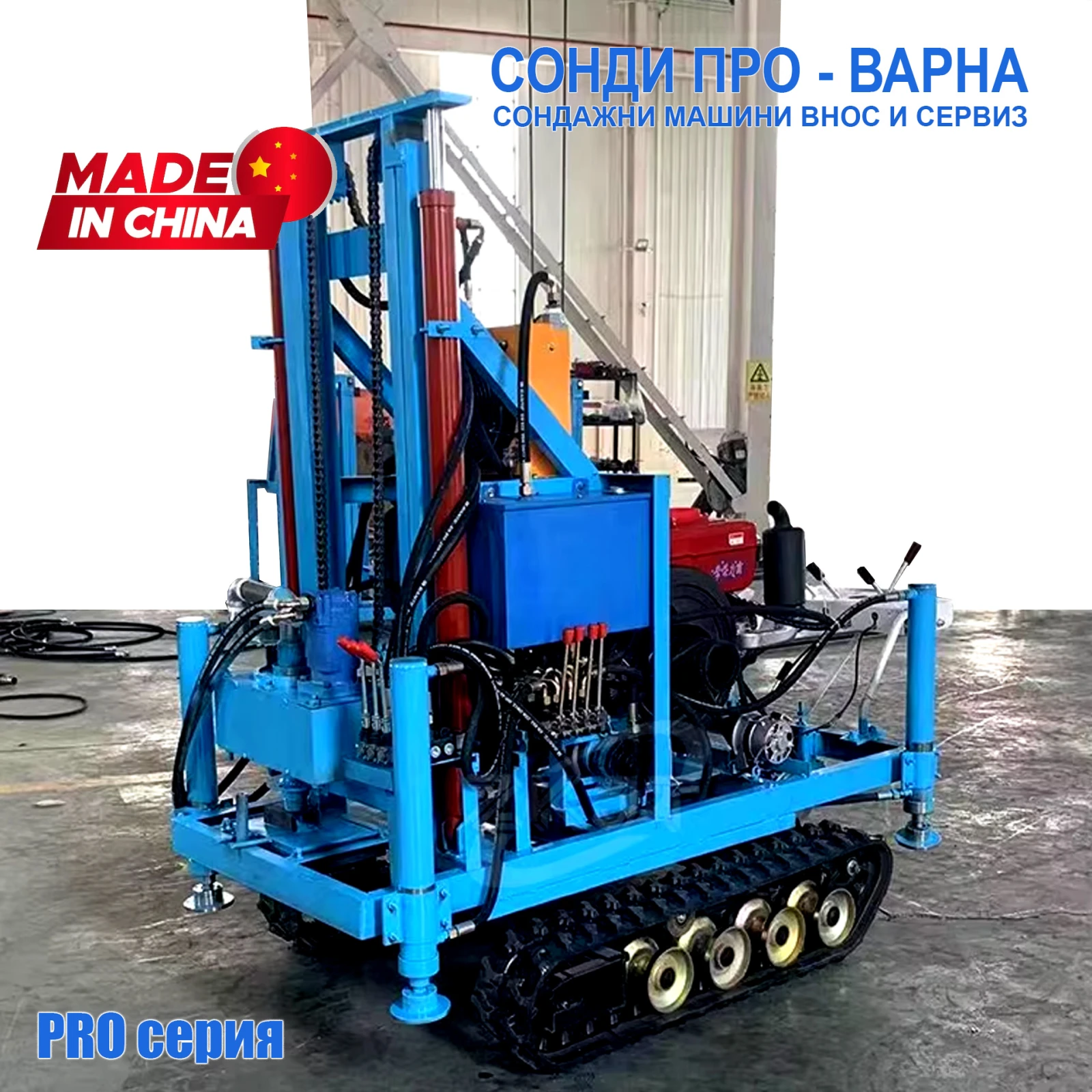

Нова Сондажна машина Track-Pro150CN(v. 35H2) до 150 метра
.
Цената е с ДДС и гаранция 12 месеца!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте в обявата) с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 3600 лева с ДДС валидна до 15. 11. 2024, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (1) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (1) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Track-Pro150CN(v. 35H2), моля заредете видеото на адрес:
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: https: //tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 35HP (26KW) с електрически стартер. 1 цилиндров двигател с водно охлаждане без външен радиатор.
САМОХОДНО ГУМЕНО ШАСИ
ТЕГЛО: 860 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 60 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 130 МЕТРА (водна промивка) Изпитано до 85 метра!
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 65 МЕТРА* (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 55 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
.
ВИСОЧИНА НА МАЧТА: 1, 5 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2000 х Широчина=1150 х Височина=2150 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 1100-1400* Nm
ВНИМАНИЕ: СОНДАТА Е С ЕДИН ЗАДВИЖВАЩ ХИДРОМОТОР НА РЕДУКТОРА!
ВНИМАНИЕ: СОНДАТА Е С ДВАН ХИДРАВЛИЧНИ ЦИЛИНДЪРА НА МАЧТАТА!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час.
.
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 6-7* тона (
- теглителна сила до 6-7** тона
- мачта не се прибира
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, задвижвана от двигателя
ПОМПА ЗА КАЛ: НЕ
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 1500 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
.
ГАБАРИТ: 2400 х 1100 х 1900 ММ
ГАБАРИТ: 2400 х 1100 х 3000 ММ (РАБОТНО ПОЛОЖЕНИЕ РАЗГЪНАТА МАЧТА)
ТРАНСПОРТЕН ГАБАРИТ: 2200 Х 1180 Х 2150 ММ (1 САНДЪК) 800КГ СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 1850 Х 350 Х 350 ММ (2 САНДЪК) 540КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 50ММх 1500ММ (ОПЦИЯ: 60МM x 2000ММ)
- 2 БР. ALLOY ГЛАВИ 150 МM и 200 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. PDC ГЛАВИ 200 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 К-Т. ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +600 евро с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 100 -130 М
100 - 150 ММ → ≈ 80 - 105 М
150 - 200 ММ → ≈ 60 - 85 М
200 - 300 ММ → ≈ 45 - 65 М
*ЗАБЕЛЕЖКА: Благодарение на ХИДРАВЛИЧНИЯ НАТИСК НА ПРОБИВАНЕ, колоната се подава равномерно и контролирано, което значително повишава ефективността при дълбоки сондажи, особено при твърди и преходни пластове.
**ЗАБЕЛЕЖКА: Фабрично е указана максимална дълбочина до 150 м, като реално изпитана и практично постижима дълбочина е ~120-130 м при Ø 80-100 мм, което е надежден ориентир за реална експлоатация.
***ЗАБЕЛЕЖКА: При наличие на масивни скали или абразивни пластове е възможен спад с 10-20 %, но стойностите остават значително по-високи спрямо машини без хидравличен натиск.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
Моделът НЕ Е СПЕЦИАЛИЗИРАН DTH, но ХИДРАВЛИЧНИЯТ НАТИСК позволява по-стабилна работа с външен пневмоударник и мощен компресор.
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 45 - 65 М
100 - 150 ММ → ≈ 35 - 50 М
150 - 200 ММ → ≈ 30 - 40 М
*ЗАБЕЛЕЖКА: Хидравличният натиск подобрява контакта между ударника и скалата, но ефективността остава силно зависима от компресора. ИЗИСКВАН КОМПРЕСОР: ≥ 10-15 m³ /min.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 35-55 М
150 - 300 ММ → ≈ 20 - 40 М
*Забележка: Хидравличното усилие позволява по-добро натоварване на шнека и по-дълбоко пробиване, но методът остава приложим основно за плитки и средни сондажи в меки почви.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО ВЛИЯЯТ НА РЕАЛНИТЕ РЕЗУЛТАТИ
(! ) ИМА ХИДРАВЛИЧЕН НАТИСК НА ПРОБИВАНЕ
Хидравличните цилиндри осигуряват контролирано, постоянно усилие върху колоната, което води до.
(! ! ) В ПРАКТИКАТА ТОВА ОЗНАЧАВА:
(1) По-висока скорост на пробиване след 60-70 м
(2) Значително по-добро поведение в твърди и преходни пластове
(3) По-малко прескачане и блокиране на инструмента
(! ! ! ) ПРЕПОРЪКИ:
(1) НАЙ‑ ЕФЕКТИВНИЯТ МЕТОД ЗА ТОЗИ МОДЕЛ
ВОДНО СОНДИРАНЕ (РОТАЦИЯ + ПРОМИВКА):
- Реално достижим максимум: ~120-130 м при Ø 80-100 мм
- Отлична стабилност и охлаждане
- Най-висока производителност и контрол
(2) ВЪЗДУШНО/DTH ВЪЗМОЖНО И ПО-СТАБИЛНО:
- Работи значително по-добре благодарение на хидравличния натиск
- Реалистични дълбочини: до ~60 м
- Изисква мощен компресор и качествен ударник
(3) ШНЕК ЗА ПЛИТКИ И СРЕДНИ СОНДАЖИ:
- Отличен за меки почви
- Практичен до ~40-50 м
.
.
BW-160 ВОДНА ПОМПА ЗА КАЛ (Нужна за сондиране над 100м)
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
ВЪЗДУШНО СОНДИРАНЕ: Втори често използван метод е пневмо-ударно сондиране, така нареченото въздушно сондиране, чрез въздух под налягане подаван от голям компресор. Този метод се използва най често при сондиране в скали защото са най устойчиви . Максималната дълбочина която може да се достигне е около 600-700 метра. Много рисков метод, често сондирането по този метод се прекратява поради редица причини: не стабилен отвор, загуба на въздух, попадане в каверна(пещера), засипване на инструмента , попадане на глина , пясък , разлом и др. някои от рисковете могат да бъдат избегнати чрез успоредно подавана метална обсадна колона, която струва доста скъпо на клиента или преминаване на метода с промивка. При него ясно се вижда дебита и дълбочината на който се намира водоносния хоризонт
.
Друг често използван но силно ограничен метод за сондиране е чрез шнек или кофа . Намира най широко приложение при направата на пилоти които представляват сондажи с голям диаметър достигащи до здрава повърхност с цел предотвратяване на пропадания на пътища, мостове, сгради. Използван и за заздравяване на свлачища и срутища . Вече рядко намира приложение при сондирането за вода поради многото недостатъци които има в тази сфера . Може да копае основно по мекия горен слои на почвата достигне ли скала , по твърда глина , силно водоносен хоризонт някои по голям камък и др. спира . Предимство е големия диаметър който може да направи на сондажа и силно ограничен от към дълбочина максимум 20-30 метра като изключим големите пилот машини достигащи до 60-70 метра.
