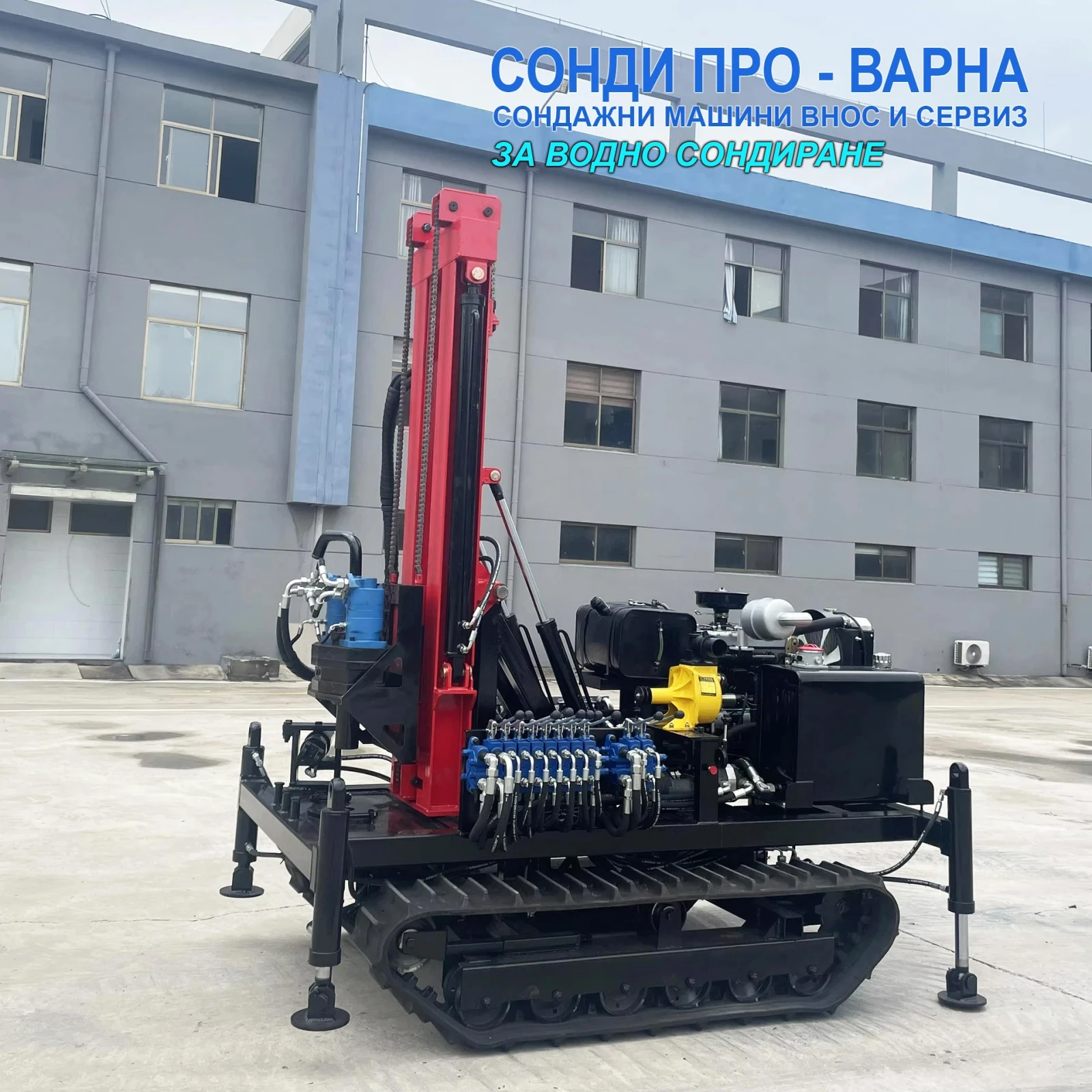

Нова Професионална Самоходна Сондажна машина Track-Pro200CN (v. 60) до 200 метра /сонда за вода/
.
.
НОВО: НОВА МОДЕРНИЗИРАНА ВЕРСИЯ НА СОНДАЖНА МАШИНА Track-200CN с 4-цилиндров Дизелов двигател 60HP, ВЕРСИЯ ПРО v. 60 по проект инженери на СОНДИ ПРО-ВАРНА!
. . .
- ЗА ВЪЗДУШНО СОНДИРАНЕ: ДВА ХИДРОМОТОРА НА СОНДАЖЕН РЕДУКТОР!
- ЗА ВЪЗДУШНО СОНДИРАНЕ: ДВА ХИДРОЦИЛИНДЪРА НА МАЧТАТА!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): УСИЛЕН ЗАДВИЖВАЩ ХИДРОМОТОР КЪМ ДВИГАТЕЛЯ!
- НОВО: НОВ 4-ЦИЛИНДРОВ ДИЗЕЛОВ ДВИГАТЕЛ 60HР С ВОДНО ОХЛАЖДАНЕ ВЪНШЕН РАДИАТОР!
- НОВО: ВИСОЧИНА НА МАЧТАТА 2400 ММ!
- НОВО: ПРОФЕСИОНАЛНИ СОНДАЖНИ ТРЪБИ 60ММх2000ММ - 100М ПОДСИЛЕНИ ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ
- НОВО: (ЗА ВОДНО СОНДИРАНЕ): КАЛНА ПОМПА ЗАДВИЖВАНА ОТ ДВИГАТЕЛЯ ОТЦЕПВАНЕ/ЗАЦЕПВАНЕ
- НОВО: ЗАДВИЖВАНЕ ПЪЛНА ХИДРАВЛИКА С ОТДЕЛЕН КРЪГ НА ГЛАВНАТА ХИДРАВЛИЧНА ПОМПА
- НОВА ЕКСТРА (1): ТЕФЛОНОВИ ВОДАЧИ НА МАЧТАТА
- НОВА ЕКСТРА (2): ДВЕ СКОРОСТИ НА ВЪРТЕНЕ НА РЕДУКТОР/ДВЕ ХИДРАВЛИЧНИ ПОМПИ/
- НОВА ЕКСТРА (3): ХИДРАВЛИЧНИ ПОМПИ DENISON
- НОВА ЕКСТРА (4): КЛАПАН ЗА РЕГУЛИРАНЕ НА СКОРОСТА НА ДВИЖЕНИЕ НА СОНДАТА
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 190-200 метра
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 80-120 метра
.
Цената е с ДДС и гаранция 12 месеца*/**!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: 42432 лева с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 5000 лева с ДДС валидна до 15. 03. 2025, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Car-200CN(v. 60), моля заредете видеото на адрес: youtu. be/yXI0sFhGiCg
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 60HP (44. 7KW) с електрически стартер. 4 цилиндров двигател с водно охлаждане с външен радиатор.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 1650 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 200 МЕТРА (водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 120 МЕТРА*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 50 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
ВИСОЧИНА НА МАЧТА: 2, 4 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2700 х Широчина=1500 х Височина=2400 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 5500-7000** Nm
ВНИМАНИЕ: СОНДАТА Е С ДВА ЗАДВИЖВАЩИ ХИДРОМОТОРА НА РЕДУКТОРА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
ВНИМАНИЕ: СОНДАТА Е С ДВА ХИДРАВЛИЧНИ ЦИЛИНДЪРНА НА МАЧТАТА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 6* тона
- теглителна сила до 12* тона
- мачта се прибира с хидравлика
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, има водна помпа задвижвана от двигателя
ПОМПА ЗА КАЛ: НЕ, Опция помпа за кал BW160
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2000 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
ГАБАРИТ: 2300 х 1200 х 2340 ММ
ТРАНСПОРТЕН ГАБАРИТ: 2800 Х 1600 Х 2500 ММ (1 САНДЪК) 1750КГ СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 1650 Х 430 Х 500 ММ (2 САНДЪК) 500КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО СОНДИРАНЕ с диаметър 60ММх 2000ММ (ОПЦИЯ: 76МM x 2000ММ ДОПЛАЩАНЕ: +4800 ЛЕВА с ДДС);
.
ВАРИАНТ (А) ГЛАВИ ЗА ВОДНО СОНДИРАНЕ:
- 2 БР. ALLOY ГЛАВИ 100 МM и 133 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. PDC ГЛАВА 133 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
Или ВАРИАНТ (В) ГЛАВИ ЗА ВОДНО СОНДИРАНЕ:
- 2 БР. ALLOY ГЛАВИ 180 МM и 220 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. " PDC" 7 inch (178 ММ) ГЛАВА за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
.
- 1 БР. ВОДНА ПОМПА (инсталирана на сондажната машина)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: Усилена 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ: ДОПЛАЩАНЕ +2400 ЕВРО с ДДС
.
(2) ОПЦИЯ: 152ММ THREE-CONE BIT (152MM ТРИКОНУСНA глава за скала): +1200 ЕВРО с ДДС
(Препоръчва се за водно сондиране на скали до 100М)
.
(3) ОПЦИЯ: 121-130ММ DTH DRILL BIT (121-130MM DTH глава за скала): +600 ЕВРО с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М, монтира се на 5-inch DTH HUMMER 127 MM Пневмо-ударник)
(4) ОПЦИЯ: 4-inch DTH HUMMER (127 MM Пневмо-ударник, диаметър 127 mm): +1300 ЕВРО с ДДС
(Препоръчва се за въздушно сондиране на скали до 200М)
.
(5) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(6) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ ДДС
.
(7) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +1200 ЕВРО с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
(8) ОПЦИЯ: Хидравличен ключ: +635 ЕВРО/брой с ДДС
(9) ОПЦИЯ: Хидравлична лебедка за вдигане на сондажни тръби: +2400 ЕВРО с ДДС
(10) ОПЦИЯ: Високи опорни цилиндри: +480 ЕВРО/брой с ДДС
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-400 ММ
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 200 - 230 М
100 - 150 ММ → ≈ 150 - 190 М
150 - 200 ММ → ≈ 110 - 140 М
200 - 300 ММ → ≈ 70 - 110 М
300 - 400 ММ → ≈ 40 - 70 М
*ЗАБЕЛЕЖКА: Двигателят 60 HP + кална помпа, задвижвана от двигателя дава стабилен дебит и налягане дори над 120-150 м;
**ЗАБЕЛЕЖКА: Двата хидромотора осигуряват по-висок въртящ момент при големи диаметри;
***ЗАБЕЛЕЖКА: Посочените от производителя максимална дълбочина 230- 260 м при Ø 80- 100 мм са постижими само в много благоприятна геология (хомогенни, меки пластове). В реалната практика 200-230 м е устойчивата граница.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 80 - 120 М
100 - 150 ММ → ≈ 60 - 100 М
150 - 200 ММ → ≈ 40 - 70 М
*ЗАБЕЛЕЖКА: Изисквания за компресор:
- до 70-80 м → 10-15 m³ /min
- до 120-140 м → 17-22 m³ /min
- над 140 м (теоретично) → 25-31 m³ /min, само при подходяща скала
**ЗАБЕЛЕЖКА: Двата хидромотора + хидравличният натиск дават осезаемо предимство спрямо по-леки машини;
- Въпреки това, тази машина е по-ефективна на водно сондиране, не е чист DTH риг.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 20 - 50 М
150 - 300 ММ → ≈ 15 - 35 М
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
- Не е рационално за дълбочини > 50 м, въпреки мощността.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ 2 хидромотора на редуктора → по-малко загуби, по-висок въртящ момент
✔ 60 HP дизел → стабилност при дълбоки сондажи
✔ Кална помпа, задвижвана от двигателя → огромно предимство над външни бензинови помпи
✔ Подсилени Ø 60 мм тръби → по-малък риск от усукване при въздух и вода
.
ФИНАЛНА ОЦЕНКА (честно и професионално)
Водно сондиране: ⭐⭐⭐⭐⭐ (основно предназначение)
Въздушно/DTH: ⭐⭐⭐⭐☆ (с правилен компресор)
Шнек: ⭐⭐⭐☆☆ (помощен метод)
.
BW-160 ВОДНА ПОМПА ЗА КАЛ (Нужна за сондиране над 100м)
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
. .
