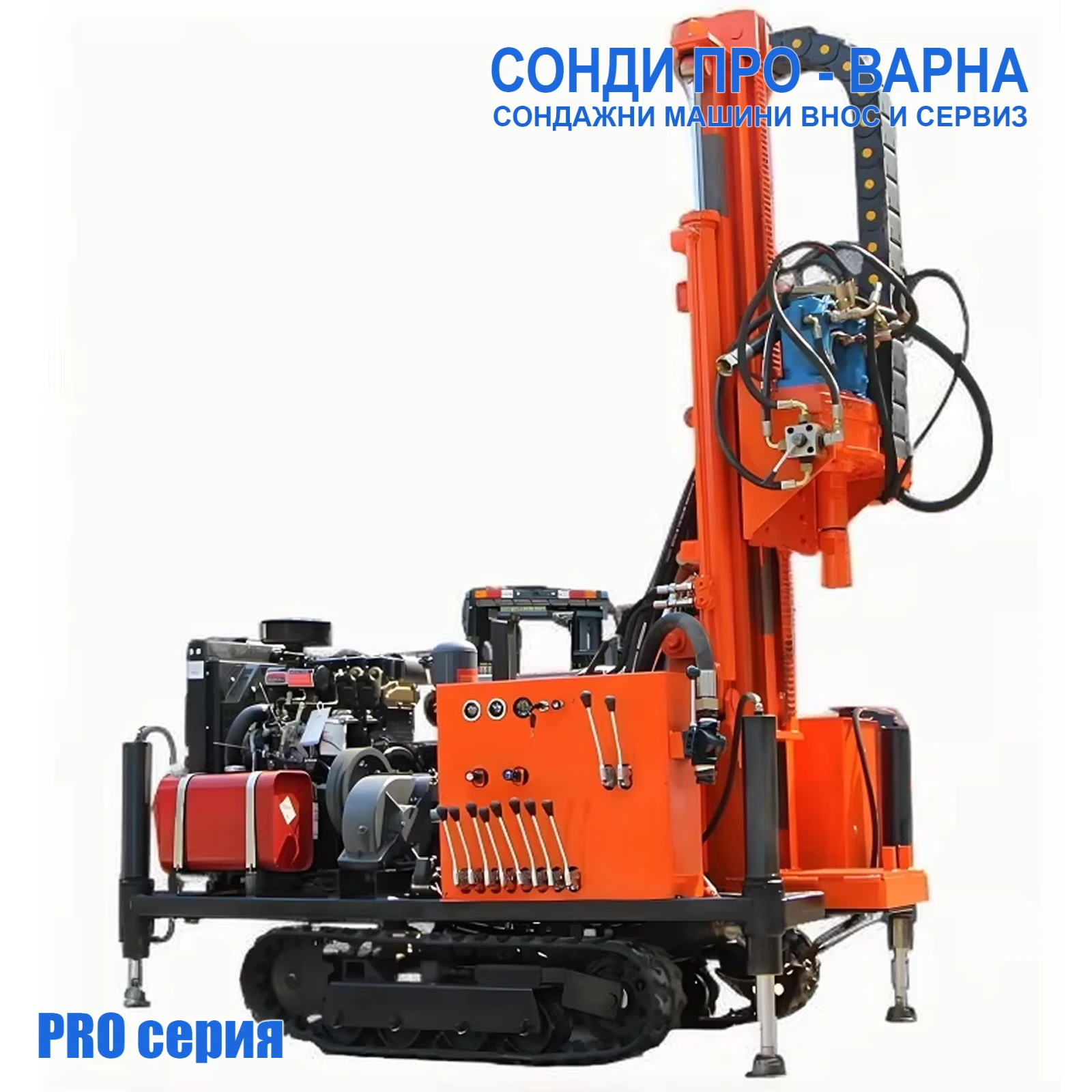

Нова Професионална Самоходна Сондажна машина Track-Pro200CN (v. 50H2) до 200 метра /сонда за вода/
.
.
НОВО: НОВА МОДЕРНИЗИРАНА ВЕРСИЯ НА СОНДАЖНА МАШИНА Track-200CN с 4-цилиндров Дизелов двигател 50HP, ВЕРСИЯ ПРО v. 50 по проект инженери на СОНДИ ПРО-ВАРНА!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ДВА ХИДРОМОТОРА НА СОНДАЖЕН РЕДУКТОР!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ДВА ХИДРОЦИЛИНДЪРА НА МАЧТАТА!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): УСИЛЕН ЗАДВИЖВАЩ ХИДРОМОТОР КЪМ ДВИГАТЕЛЯ!
- НОВО: НОВ 4-ЦИЛИНДРОВ ДИЗЕЛОВ ДВИГАТЕЛ 50HР С ВОДНО ОХЛАЖДАНЕ ВЪНШЕН РАДИАТОР!
- НОВО: ВИСОЧИНА НА МАЧТАТА 2400 ММ!
- НОВО: ПРОФЕСИОНАЛНИ СОНДАЖНИ ТРЪБИ 60ММх2000ММ - 100М ПОДСИЛЕНИ ЗА ВЪЗДУШНО СОНДИРАНЕ
- НОВО: ВГРАДЕНА ПОМПА ЗА КАЛ BW160
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 170-190
метра (с вградена кална помпа BW160, задвижвана от двигателя)
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 80-110 метра (с подходящ компресор)
.
Цената е с ДДС и гаранция 12 месеца*/**!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (виж цената в обявата) с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 2500 евро с ДДС валидна до 15. 03. 2026, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Track-Pro200CN(v. 50H2), моля заредете видеото на адрес: youtu. be/yXI0sFhGiCg
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 50HP (37, 2KW) с електрически стартер. 4 цилиндров двигател с водно охлаждане с външен радиатор.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 2200 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 200 м (водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 120 МЕТРА*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 50 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: TRACK PRO200CN V50
Окомплектация: ВОДНО + ВЪЗДУШНО СОНДИРАНЕ (AIR + WATER)
Кална помпа: ВГРАДЕНА BW160, задвижвана от двигателя
Двигател: 4-цилиндров дизел 50 HP, водно охлаждане, външен радиатор
Максимален конструктивен диаметър на пробиване: 80-300 мм
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 170 - 190 М
100 - 150 ММ → ≈ 140 - 165 М
150 - 200 ММ → ≈ 100 - 125 М
200 - 250 ММ → ≈ 75 - 100 М
250 - 300 ММ → ≈ 55 - 80 М
*ЗАБЕЛЕЖКА: 4-цилиндров Дизелов двигател 50 HP + BW160 (≈ 200 кг) осигуряват стабилен дебит и налягане над 150 м;
**ЗАБЕЛЕЖКА: Пълна хидравлика с отделен кръг елиминира загуби и прегряване при продължителна работа;
**ЗАБЕЛЕЖКА: 2 хидромотора на сондажния редуктор компенсират по-ниската мощност чрез висок въртящ;
***ЗАБЕЛЕЖКА: Дълбочини над 180-190 м при Ø 80-100 мм са възможни само при много благоприятна геология → 170-180 м е устойчивата практическа граница.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 80 - 110 М
100 - 130 ММ → ≈ 65 - 90 М
130 - 150 ММ → ≈ 55 - 75 М
150 - 200 ММ → ≈ 40 - 60 М
*ЗАБЕЛЕЖКА: Изисквания за компресор:
- до 60-70 м → 10-15 m³ /min
- до 90-110 м → 17- 22 m³ /min
- над 110 м (гранично) → 22-25 m³ /min, само при подходяща скала
**ЗАБЕЛЕЖКА: ✔ 2 хидромотора + усилен задвижващ хидромотор дават сериозно предимство спрямо стандартни 50 HP машини
✔ 2 хидроцилиндъра на мачтата → по-висок натиск и стабилност при DTH
✔ Машината не е тежък DTH риг, но е много силна в средния клас въздушно сондиране
✔ При твърди и абразивни скали водното сондиране остава по-производително
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 20 - 45 М
150 250 мм → ≈ 18 30 м
250 - 300 ММ → ≈ 12 - 22 М
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
- Не е рационално за дълбочини > 45-50 м, въпреки мощността.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ 2 хидромотора на редуктора → висок въртящ момент при въздух и вода
✔ 2 хидроцилиндъра на мачтата → по-висок реален натиск
✔ Усилен задвижващ хидромотор към двигателя
✔ 4-цилиндров дизел 50 HP с водно охлаждане
✔ Вградена кална помпа BW160
✔ Подсилени Ø 60 мм сондажни тръби (100 м)
.
ФИНАЛНА ОЦЕНКА (честно и професионално)
Водно сондиране: ⭐⭐⭐⭐⭐ основно и най-ефективно предназначение)
Въздушно/DTH: ⭐⭐⭐⭐☆ (много добра ефективност в средния клас)
Шнек: ⭐⭐⭐☆☆ (помощен метод)
.
ВИСОЧИНА НА МАЧТА: 2, 4 М
ХИДРАВЛИЧНИ ОПОРИ: 0, 7 M
ГАБАРИТ: Дължина=2480 х Широчина=1420 х Височина=2140 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 5500-6000** Nm
ВНИМАНИЕ: СОНДАТА Е С ДВА ЗАДВИЖВАЩИ ХИДРОМОТОРА НА РЕДУКТОРА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
ВНИМАНИЕ: СОНДАТА Е С ДВА ХИДРАВЛИЧНИ ЦИЛИНДЪРНА НА МАЧТАТА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 90-160 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 14* тона
- теглителна сила до 14* тона
- мачта се прибира с хидравлика
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ПОМПА: ДА, има водна помпа задвижвана от двигателя
ПОМПА ЗА КАЛ: ДА, има помпа за кал BW160
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2400 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 2-3. 0 МПА
ГАБАРИТ: 2300 х 1200 х 2340 ММ
ТРАНСПОРТЕН ГАБАРИТ: 2450 Х 1300 Х 2000 ММ (1 САНДЪК) 2200КГ СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 2000 Х 700 Х 550 ММ (2 САНДЪК) 1300КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
БАЗОВИЯТ КОМПЛЕКТ (100 МЕТРА) КЪМ СОНДАТА:
- 100 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО СОНДИРАНЕ с диаметър 60ММх 2000ММ (ОПЦИЯ: 76МM x 2000ММ ДОПЛАЩАНЕ: +4800 ЛЕВА с ДДС);
.
ВАРИАНТ (А) ГЛАВИ ЗА ВОДНО СОНДИРАНЕ:
- 2 БР. ALLOY ГЛАВИ 100 МM и 133 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. PDC ГЛАВА 133 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
Или ВАРИАНТ (В) ГЛАВИ ЗА ВОДНО СОНДИРАНЕ:
- 2 БР. ALLOY ГЛАВИ 180 МM и 220 ММ за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. " PDC" 7 inch (178 ММ) ГЛАВА за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
.
- 1 БР. ВОДНА/КАЛНА ПОМПА (инсталирана на сондажната машина)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: Усилена 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ:
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 76MM x 2000ММ: ДОПЛАЩАНЕ +4800 ЛЕВА с ДДС
.
(2) ОПЦИЯ: 5-inch DTH HUMMER (Пневмо-ударник диаметър 127 mm): +3600 ЛВ с ДДС
(3) ОПЦИЯ: 5-inch DTH Глава (127 mm) за 5-inch DTH HUMMER: +1176 ЛВ с ДДС
.
(4) ОПЦИЯ: 6-inch Триролкова Глава (156-160 mm): +3600 ЛВ с ДДС
.
(5) ОПЦИЯ: 10-inch Триролкова Глава (254 mm): +5760 ЛВ с ДДС
.
(6) ОПЦИЯ: 8-inch DTH HUMMER (Пневмо-ударник диаметър 203 mm): +8160 ЛВ с ДДС
.
(7) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +2400 лева с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелов двигател и сондажен редуктор. Пълно гресиране на мачта, на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
BW-160 ВОДНА ПОМПА ЗА КАЛ (Нужна за сондиране над 100м)
.
BW-160 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
