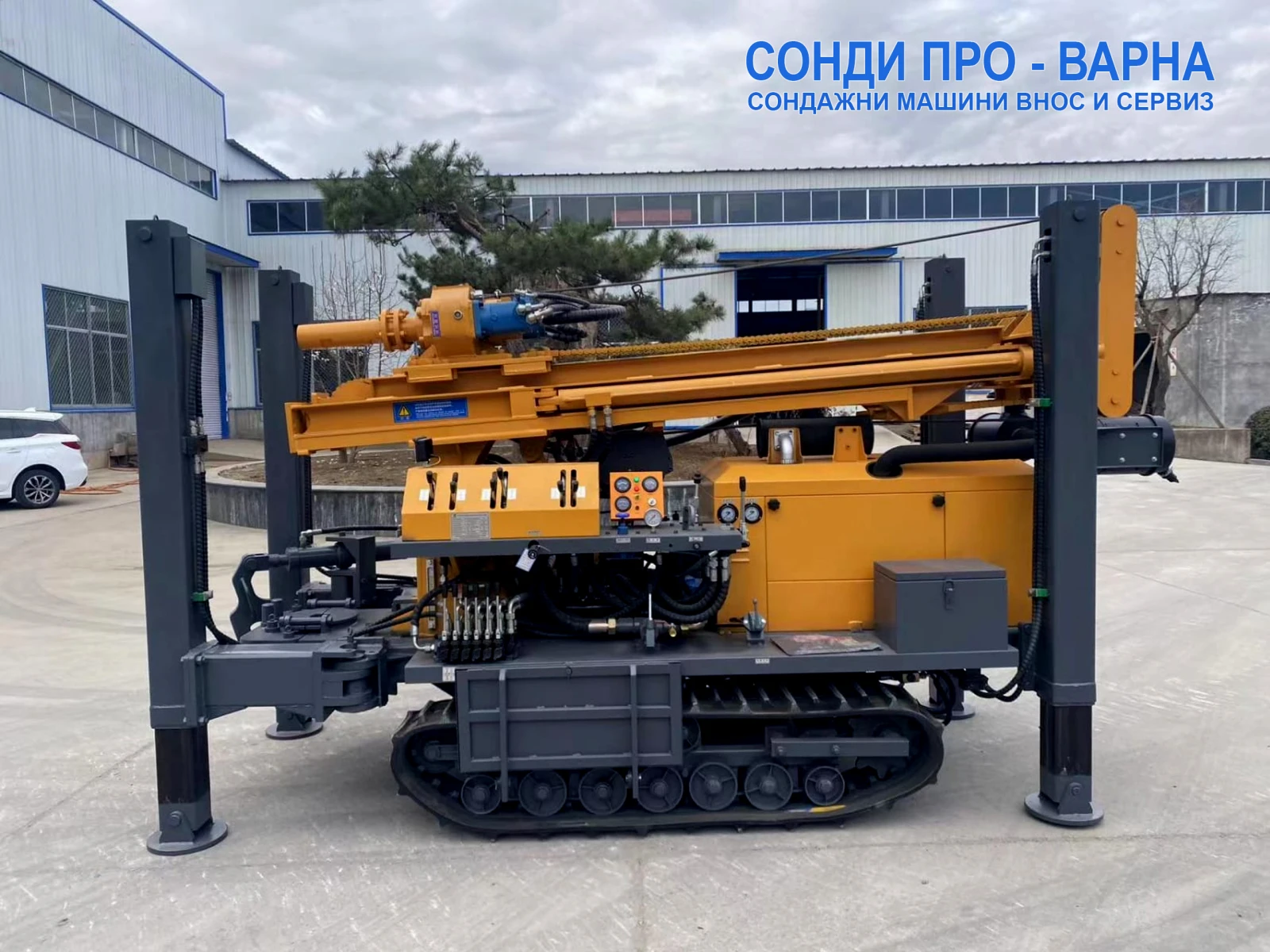

НОВО: НОВА МОДЕРНИЗИРАНА ВЕРСИЯ НА СОНДАЖНА МАШИНА Track-Pro180CN с Дизелов двигател 74HP, ВЕРСИЯ ПРО v. 74
.
ТЕГЛО СОНДА: 4500 КГ
ПОСОЧЕНАТА ЦЕНА Е В ДДС: БЕЗ СОНДАЖНИ ТРЪБИ И БЕЗ ПОМПА ЗА КАЛ!
.
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ДВА ХИДРОМОТОРА НА СОНДАЖЕН РЕДУКТОР!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ДВА ХИДРОЦИЛИНДЪРА НА МАЧТАТА!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): УСИЛЕН ЗАДВИЖВАЩ ХИДРОМОТОР КЪМ ДВИГАТЕЛЯ!
- НОВО: НОВ 4-ЦИЛИНДРОВ ДИЗЕЛОВ ДВИГАТЕЛ 74HР С ВОДНО ОХЛАЖДАНЕ ВЪНШЕН РАДИАТОР!
- НОВО: ВИСОЧИНА НА МАЧТАТА 3200 ММ!
- НОВО (ОПЦИЯ): ПРОФЕСИОНАЛНИ СОНДАЖНИ ТРЪБИ 76ММх2000ММ (или 76ММх3000ММ) - 100М ПОДСИЛЕНИ ЗА ВЪЗДУШНО СОНДИРАНЕ
- НОВО (ОПЦИЯ): ВГРАДЕНА ПОМПА ЗА КАЛ BW200
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 170 175 м при Ø 80 100 мм (водна промивка с кална помпа BW250)
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 135 140 м (DTH Ø 80 100 мм) с компресор > 35 m³ /min
.
.
/*/Гаранция 12 месеца при изпълнение на Опция (5) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (5) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
ХАРАКТЕРИСТИКА:

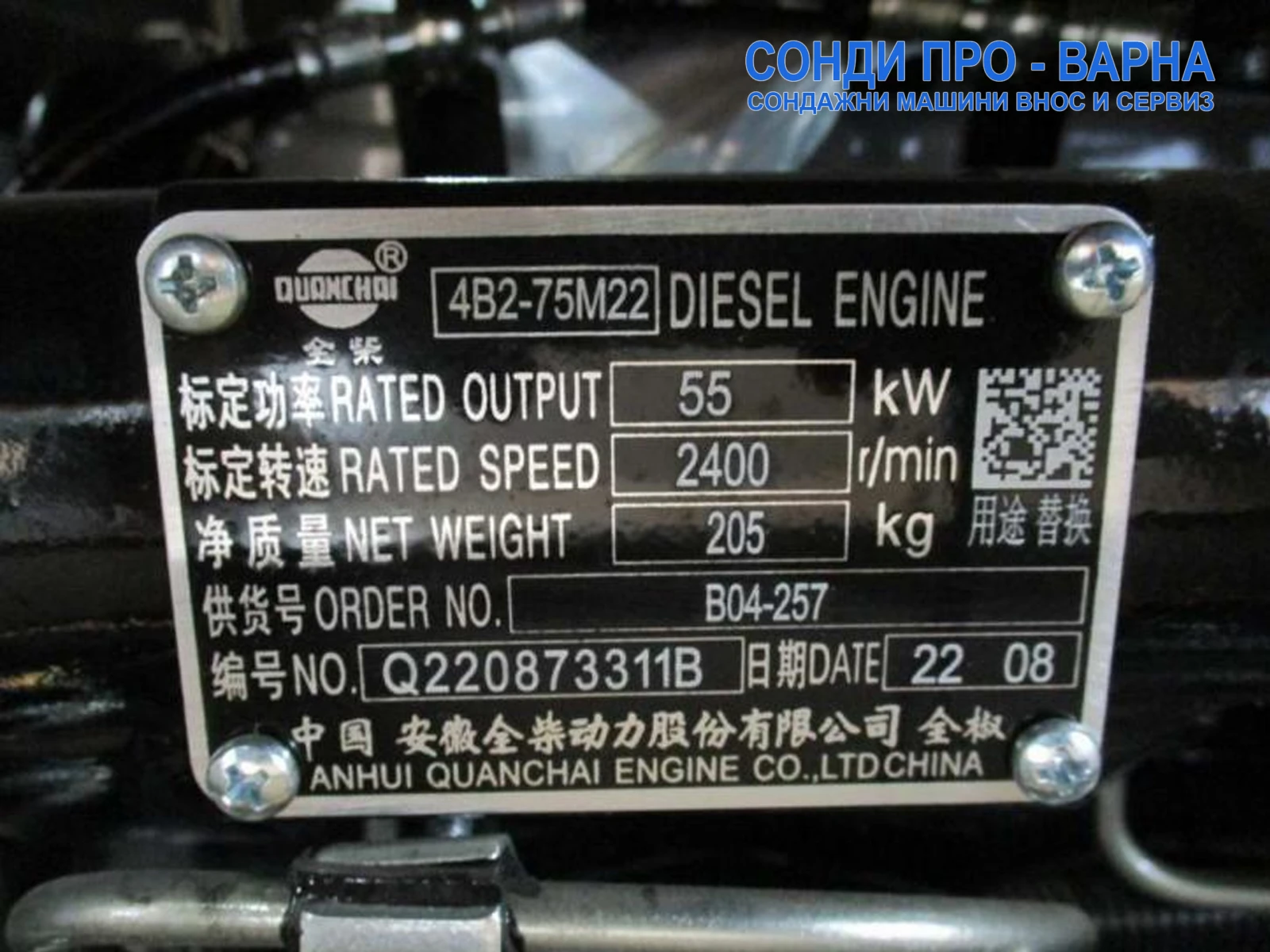

ЗАДВИЖВАНЕ: ДИЗЕЛОВ 74HP (55Kw) с електрически стартер. 4 цилиндров.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 4500 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 175 м (водна промивка Ø 80 100 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 135-140 м (DTH Ø 80-100 мм)*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 50 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: TRACK PRO180CN V74
Окомплектация: Водно + въздушно сондиране (AIR + WATER)
Управление: Пълна хидравлика

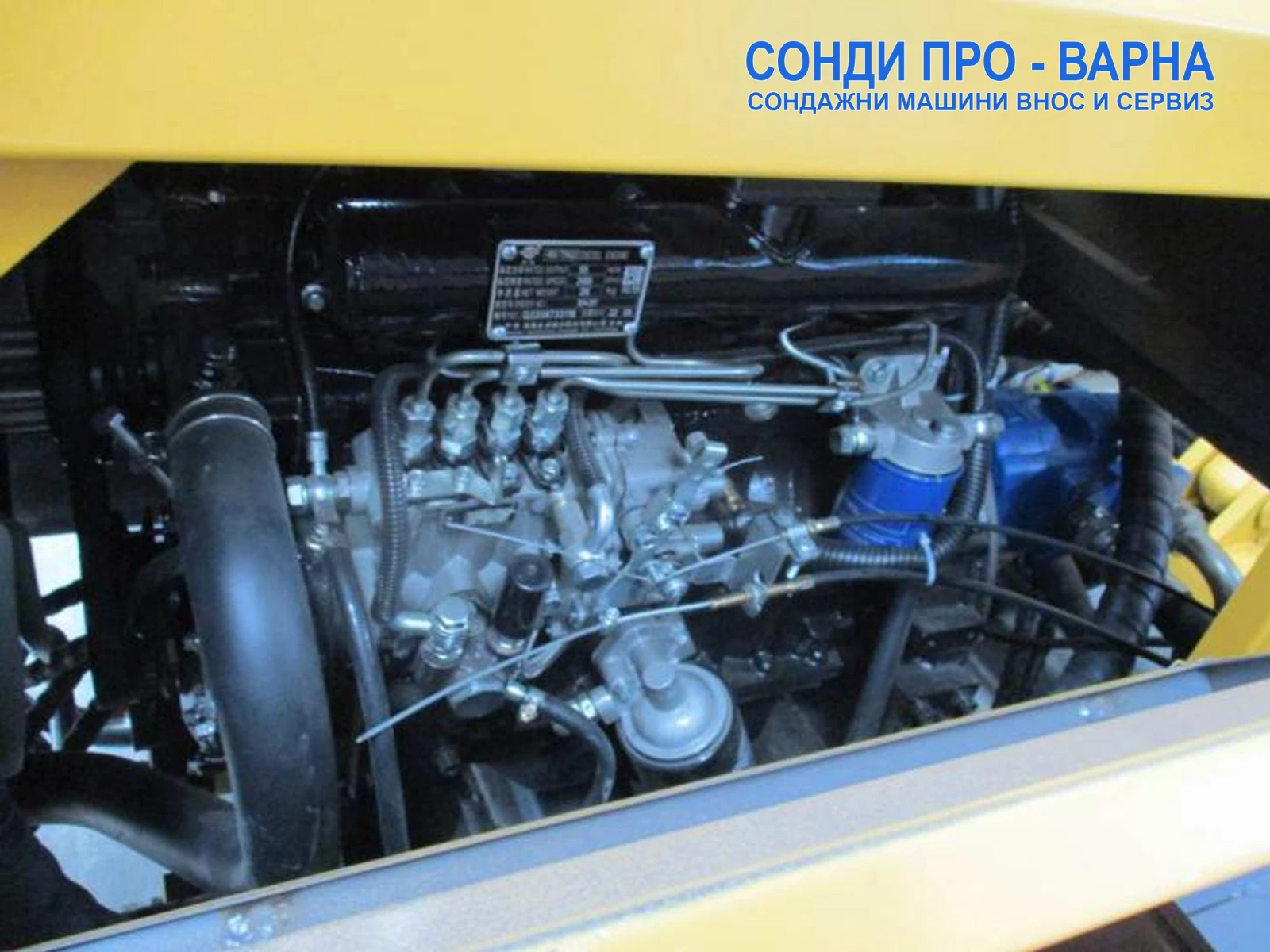

Двигател: 4-цилиндров дизел 74 HP, водно охлаждане, външен радиатор
Сонда: Пълна хидравлика
Сила на притискане: до 8 тона
Теглителна сила: до 12 тона (2 х 6 тона)
Шаси: Самоходно с гуми/вериги
Сондажни тръби: Ø 76 мм x 2000 мм или 3000 мм, подсилени за въздух и вода
Височина на мачтата: 3200 мм
Ефективен работен диаметър: 80 300 мм
(Ø 300 мм възможно при водно сондиране, средни и меки пластове; при DTH до Ø 250 мм е оптимално, Ø 300 мм ограничено)
Вградено: кална помпа BW200
.
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 170 - 175 М
100 - 150 ММ → ≈ 140 - 155 М
150 - 200 ММ → ≈ 110 - 130 М
200 - 250 ММ → ≈ 90 - 110 М
250 - 300 ММ → ≈ 60 - 85 М
*ЗАБЕЛЕЖКА: BW200 позволява по-дълбоко водно промиване спрямо версии с кална помпа без помпа BW160;
*ЗАБЕЛЕЖКА: Ø 300 мм е възможно само в меки до средни пластове;
**ЗАБЕЛЕЖКА: Пълната хидравлика осигурява стабилно и контролирано пробиване.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 135 - 140 М
100 - 130 ММ → ≈ 115 - 130 М
130 - 150 ММ → ≈ 95 - 110 М
150 - 200 ММ → ≈ 75 - 95 М
200 - 250 ММ → ≈ 55 - 70 М
250 - 300 ММ → ≈ 35 - 50 М
*ЗАБЕЛЕЖКА:
✔ 2 хидромотора + 2 хидроцилиндъра + 8 т притискане / 12 т теглителна сила → стабилно DTH пробиване;
✔ Машината не е тежък DTH риг, но е много силна в средния клас;
✔ Компресор > 35 m³ /min осигурява максималната посочена дълбочина за DTH и големи диаметри.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 25 - 45 М
150 - 250 мм → ≈ 20 - 30 м
250 - 300 мм → ≈ 15 - 25 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ Пълна хидравлика → прецизен контрол
✔ Усилен редуктор + 2 хидромотора на редуктора → висок въртящ момент
✔ 2 хидроцилиндъра на мачтата → стабилен натиск при DTH
✔ Ø 76 мм подсилени тръби → безопасност и надеждност
✔ 8 тона сила на притискане → стабилна работа при големи диаметри
✔ 12 тона теглителна сила → безопасна работа с колона и DTH
✔ Вградена BW200 помпа → оптимално водно промиване при големи диаметри
.
Водно сондиране: ⭐⭐⭐⭐⭐☆ (до Ø 300 мм при водна промивка е възможно в меки/средни пластове)
Въздушно / DTH: ⭐⭐⭐⭐⭐☆ (ефективно до Ø 250 мм, Ø 300 мм възможно, но ограничено)
Шнек: ⭐⭐⭐☆☆ (помощен метод, плитки дълбочини)
.
.
ВИСОЧИНА НА МАЧТА: 3, 3 М
ХИДРАВЛИЧНИ ОПОРИ: 1, 4 M
ДИАМЕТЪР СОНДАЖНИ ТРЪБИ (ПРЕПОРЪЧАНИ): Φ 76, Φ 89 ММ
ГАБАРИТ: Дължина=3950 х Широчина=1630 х Височина=2250 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 3200-4600* Nm
СКОРОСТ НА ВЪРТЕНЕ: 45-70 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 900-1600 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане: до 8* тона!
- теглителна сила: до 12** тона, два хидроцилиндъра по 6 тона усилие 2х6=12 тона!
*/** Съгласно спецификация на завода производител.
- мачта се прибира с хидравлика
.
ВОДНО ПРОМИВАНЕ: ДА
ВГРАДЕНА ВОДНА ЦИНТРОБЕЖНА ПОМПА: ДА, ДО 100 МЕТРА (8 БАР)
КАЛНА ПОМПА BW200: НЕ, ОПЦИЯ
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 3200 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 30 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-2. 5 МПА
ПРЕПОРЪЧВА КОМПРЕСОР ПРОИЗВОДИТЕЛНОСТ: 17-31 м3/мин
.
ТРАНСПОРТЕН ГАБАРИТ: 20 ФУТА КОНТЕЙНЕР, НЕТО ТЕГЛО: 6000 КГ
.
БАЗОВИЯТ КОМПЛЕКТ (БЕЗ СОНДАЖНИ ТРЪБИ) КЪМ СОНДАТА:
- 3 МЕТРА ВОДЕЩА СОНДАЖНА ТРЪБА с диаметър 76МM x 3000ММ
- плюс глави:
ВАРИАНТ (А):
- 2 БР. ГЛАВИ " Alloy" 100 ​ МM и 133 ММ за пробиване на земя
- 1 БР. ГЛАВА " PDC" 5 inch (127 ММ) за пробиване на скала с твърдосплавни пластини
или ВАРИАНТ (В):
- 2 БР. ГЛАВИ " Alloy" 180 ​ МM и 220 ММ за пробиване на земя
- 1 БР. ГЛАВА " PDC" 7 inch (178 ММ) за пробиване на скала с твърдосплавни пластини
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ КОМПЛЕКТ: + 5400 ЕВРО с ДДС ОЩЕ 100-МЕТРОВ КОМПЛЕКТ (76МM x 2000ММ)
- 100 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ с диаметър 76МM x 2000ММ
.
(1А) ОПЦИЯ КОМПЛЕКТ: + 6500 ЕВРО с ДДС ОЩЕ 100-МЕТРОВ КОМПЛЕКТ (76МM x 3000ММ)
- 100 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ с диаметър 76МM x 3000ММ
.
(2) ОПЦИЯ: BW-200 ПОМПА ЗА КАЛ: + 5400 ЕВРО с ДДС
.
(3) ОПЦИЯ: 5-inch DTH HUMMER (Пневмо-ударник диаметър 127 mm): + (по запитване) ЛВ с ДДС
(4) ОПЦИЯ: 8-inch DTH HUMMER (Пневмо-ударник диаметър 203 mm): + (по запитване) ЛВ с ДДС
.
(5) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +1200 ЕВРО лева с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.

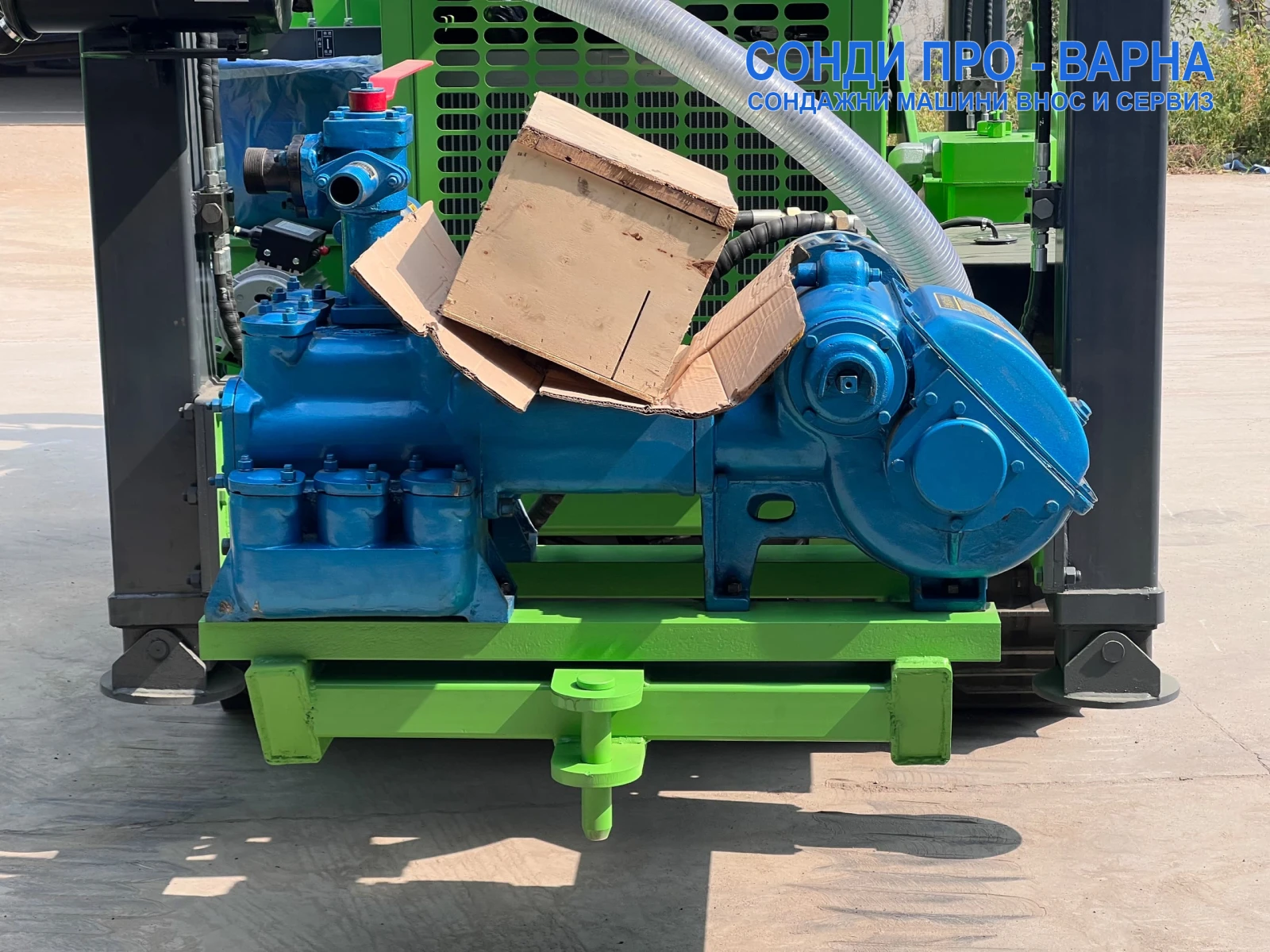

ПОМПА ЗА КАЛ (Нужна при сондиране над 100м)
.
BW-200 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 85 мм
Ход: 145 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 200 L/мин
Налягане: 4 Mpa
Диаметър на смукателната тръба: φ 76 мм
Диаметър на изпускателната тръба: φ 51 мм
Размери и тегло: 1050*630*820мм, 300кг
Дизелов двигател: 15kw при 2200 об. /мин.
Електрически двигател / ОПЦИЯ/:
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
ВЪЗДУШНО СОНДИРАНЕ: Втори често използван метод е пневмо-ударно сондиране, така нареченото въздушно сондиране, чрез въздух под налягане подаван от голям компресор. Този метод се използва най често при сондиране в скали защото са най устойчиви . Максималната дълбочина която може да се достигне е около 600-700 метра. Много рисков метод, често сондирането по този метод се прекратява поради редица причини: не стабилен отвор, загуба на въздух, попадане в каверна(пещера), засипване на инструмента , попадане на глина , пясък , разлом и др. някои от рисковете могат да бъдат избегнати чрез успоредно подавана метална обсадна колона, която струва доста скъпо на клиента или преминаване на метода с промивка.
