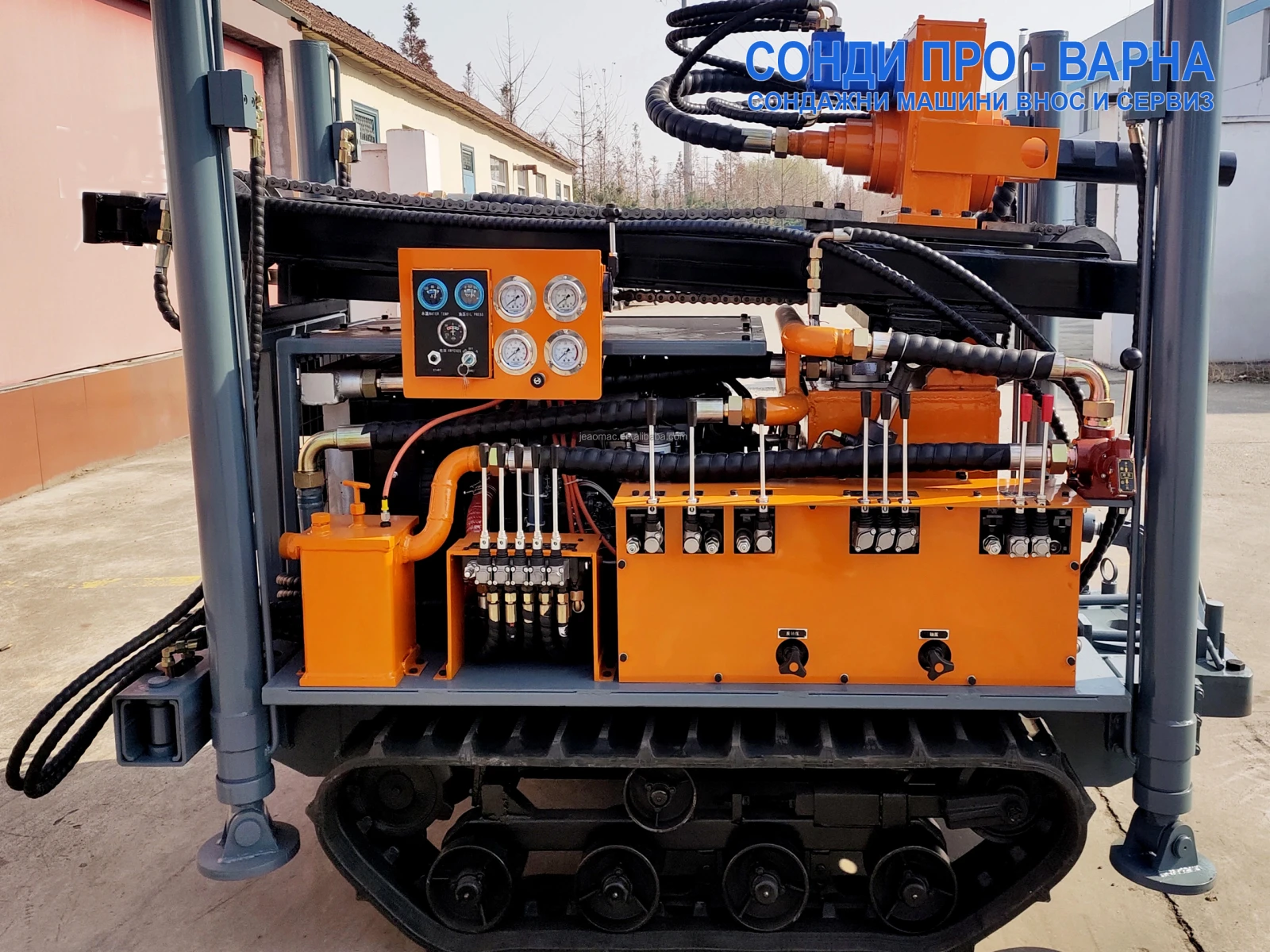

Нова Сондажна машина Track-SuperPro200CN(v98) до 200 м (3000кг)
.
НОВО: НОВА МОДЕРНИЗИРАНА ВЕРСИЯ НА СОНДАЖНА МАШИНА Track-SuperPro200CN с Дизелов двигател 98HP, ВЕРСИЯ ПРО v. 98
ВНИМАНИЕ: СЕРИЯ " SUPER-PRO" Е МОДЕРНИЗИРАНА ВЕРСИЯ НА СОНДАЖНА МАШИНА СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ ОТ СОНДИ-ПРО ВАРНА!
.
ТЕГЛО СОНДА: 3000 КГ
ПОСОЧЕНАТА ЦЕНА Е В ДДС: СОНДАЖНА МАШИНА, СЪС СОНДАЖНИ ТРЪБИ И ГЛАВИ!
.
СЕРИЯ " SUPER-PRO" ВКЛЮЧВА:
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ДВА ХИДРОМОТОРА НА СОНДАЖЕН РЕДУКТОР!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ДВА ХИДРОЦИЛИНДЪРА НА МАЧТАТА!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): УСИЛЕН ЗАДВИЖВАЩ ХИДРОМОТОР КЪМ ДВИГАТЕЛЯ!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): ХИДРАВЛИЧЕН КЛЮЧ!
- НОВО: НОВ 4-ЦИЛИНДРОВ ДИЗЕЛОВ ДВИГАТЕЛ 104HР С ВОДНО ОХЛАЖДАНЕ ВЪНШЕН РАДИАТОР!
- НОВО: ПРОФЕСИОНАЛНИ СОНДАЖНИ ТРЪБИ 76ММх2000ММ - 100М ПОДСИЛЕНИ ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ
- НОВО: ВГРАДЕНА ПОМПА ЗА КАЛ BW250, 800КГ
- НОВО: ХИДРАВЛИЧНА ЛЕБЕДКА
- НОВО (ОПЦИЯ 1): 2 БРОЯ ХИДРАВЛИЧНИ ЗАХВАТА (hydraulic clamps) ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 220 260 м при Ø 80 100 метра (с вградена кална помпа BW250 800 кг, задвижвана от двигателя)
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 140 180 м (Ø 80 100 мм) с подходящ компресор
.
Цената е с ДДС и гаранция 12 месеца*/*!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте цената в обявата) с ДДС
(2) Производство и доставка по поръчка до 40 дена жп навло с влак от Китай: + 2000 евро с ДДС валидна до 15. 02. 2025, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (5) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (5) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 98НP (73Kw) с електрически стартер. 4 цилиндров.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С ГУМЕНИ ВЕРИГИ
ТЕГЛО: 3000 КГ
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-350 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 260 м (водна промивка)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 180 МЕТРА*/** (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 60 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-31 m³ /min, може да предложим по запитване
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: TRACK SUPERPRO200CN V98
Окомплектация: ВОДНО + ВЪЗДУШНО (AIR + WATER)
Управление: ПЪЛНА ХИДРАВЛИКА
Кална помпа: ВГРАДЕНА BW250, 800 кг
Двигател: 4-цилиндров дизел 104 HP, водно охлаждане, външен радиатор
Сондажен редуктор: 2 хидромотора (усилен DTH вариант)
Мачта: 2 мощни хидроцилиндъра
Сондажни тръби: Ø 76 мм х 2000 мм, количество 100 м, подсилени
Ефективен работен диаметър: 80-350 мм
.
.

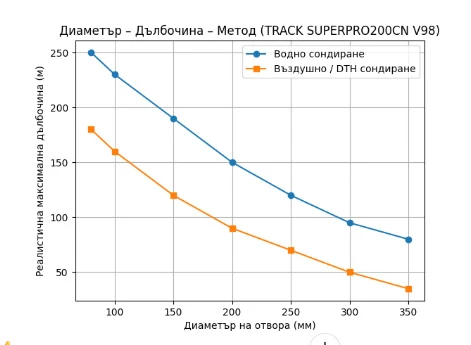

ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 230 - 260 М
100 - 150 ММ → ≈ 190 - 230 М
150 - 200 ММ → ≈ 150 - 190 М
200 - 250 ММ → ≈ 120 - 150 М
250 - 300 ММ → ≈ 90 - 120 М
300 - 350 ММ → ≈ 65 - 95 М
*ЗАБЕЛЕЖКА: 4-цилиндров Дизелов двигател 104 HP дизел + BW250 осигуряват стабилен дебит и налягане дори при дълбочини над 150 м. Над 260 м е възможно само при Ø 80-100 мм и идеална геология;
**ЗАБЕЛЕЖКА: Пълна хидравлика с отделен кръг елиминира загуби и прегряване при продължителна работа;
**ЗАБЕЛЕЖКА: 2 хидромотора на сондажния редуктор → висок въртящ момент при големи диаметри;
***ЗАБЕЛЕЖКА: 8 тона хидравлично притискане позволява стабилно подаване при големи диаметри;
***ЗАБЕЛЕЖКА: 14 тона pull-back → безопасна работа с тежка колона;
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 140 - 180 М
100 - 130 ММ → ≈ 120 - 160 М
130 - 150 ММ → ≈ 100 - 140 М
150 - 200 ММ → ≈ 80 - 120 М
200 - 250 ММ → ≈ 60 - 90 М
250 - 300 ММ → ≈ 45 - 70 М
300 - 350 ММ → ≈ 30 - 50 М
*ЗАБЕЛЕЖКА: Изисквания за компресор:
- до 70 80 м → 10 15 m³ /min
- до 120 м → 22-25 m³ /min
- над 140-180 м (гранично) → 28-35 m³ /min, само при подходяща скала
**ЗАБЕЛЕЖКА:
✔ 8 тона хидравличен натиск е критичен минимум за DTH над Ø 200 мм;
✔ 14 т pull-back позволява работа с тежки чукове без риск;
✔ Не е ултра-тежък DTH риг, но превъзхожда всички стандартни машини в класа.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 25 - 60 М
150 - 250 мм → ≈ 25 - 45 м
250 - 300 мм → ≈ 18 - 30 м
300 - 350 мм → ≈ 12 - 20 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ 2 хидромотора на редуктора → висок въртящ момент при въздух и вода
✔ 2 хидроцилиндъра на мачтата → по-висок натиск и стабилност
✔ Усилен задвижващ хидромотор към двигателя
✔ 4-цилиндров дизел 104 HP с водно охлаждане
✔ Вградена кална помпа BW250
✔ Подсилени Ø 76 мм сондажни тръби (100 м)
✔ Лебедка за тръби и хидравличен ключ → безопасност и контрол
✔ 8 тона реален натиск и 14 тона теглителна сила
.
ФИНАЛНА ОЦЕНКА (честно и професионално)
Водно сондиране: ⭐⭐⭐⭐⭐⭐ (професионално, големи диаметри)
Въздушно / DTH: ⭐⭐⭐⭐⭐⭐ (реален DTH капацитет до Ø 250 мм)
Шнек: ⭐⭐⭐⭐☆ (вторичен метод)
.
ВИСОЧИНА НА МАЧТА: 2, 2 М
ХИДРАВЛИЧНИ ОПОРИ: 1, 5 M
ДИАМЕТЪР СОНДАЖНИ ТРЪБИ (ПРЕПОРЪЧАНИ): Φ 76, Φ 89 ММ
ГАБАРИТ: Дължина=2100 х Широчина=1200 х Височина=1900 ММ
ХИДРАВЛИКА: Помпа Hydraulic CN
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 4000-4600* Nm
СКОРОСТ НА ВЪРТЕНЕ: 45-70 об/мин
СКОРОСТ НА ПРОБИВАНЕ: 900-1600 мм/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане: до 8* тона!
- теглителна сила: до 14** тона, два хидроцилиндъра по 7 тона усилие 2х7=14 тона!
*/** Съгласно спецификация на завода производител.
- мачта се прибира с хидравлика
.
ВОДНО ПРОМИВАНЕ: ДА, ИМА ПОМПА ЗА КАЛ
КАЛНА ПОМПА BW250: ДА
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 2100 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 30 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-2. 5 МПА
ПРЕПОРЪЧВА КОМПРЕСОР ПРОИЗВОДИТЕЛНОСТ: 17-31 м3/мин
.
ТРАНСПОРТЕН ГАБАРИТ: 20 ФУТА КОНТЕЙНЕР, НЕТО ТЕГЛО: 4300 КГ
.
ЦЕНАТА ЦЕНА Е В ДДС: (вижте в обявата) С ДДС ЗА ОКОМПЛЕКТОВАНА СОНДАТА:

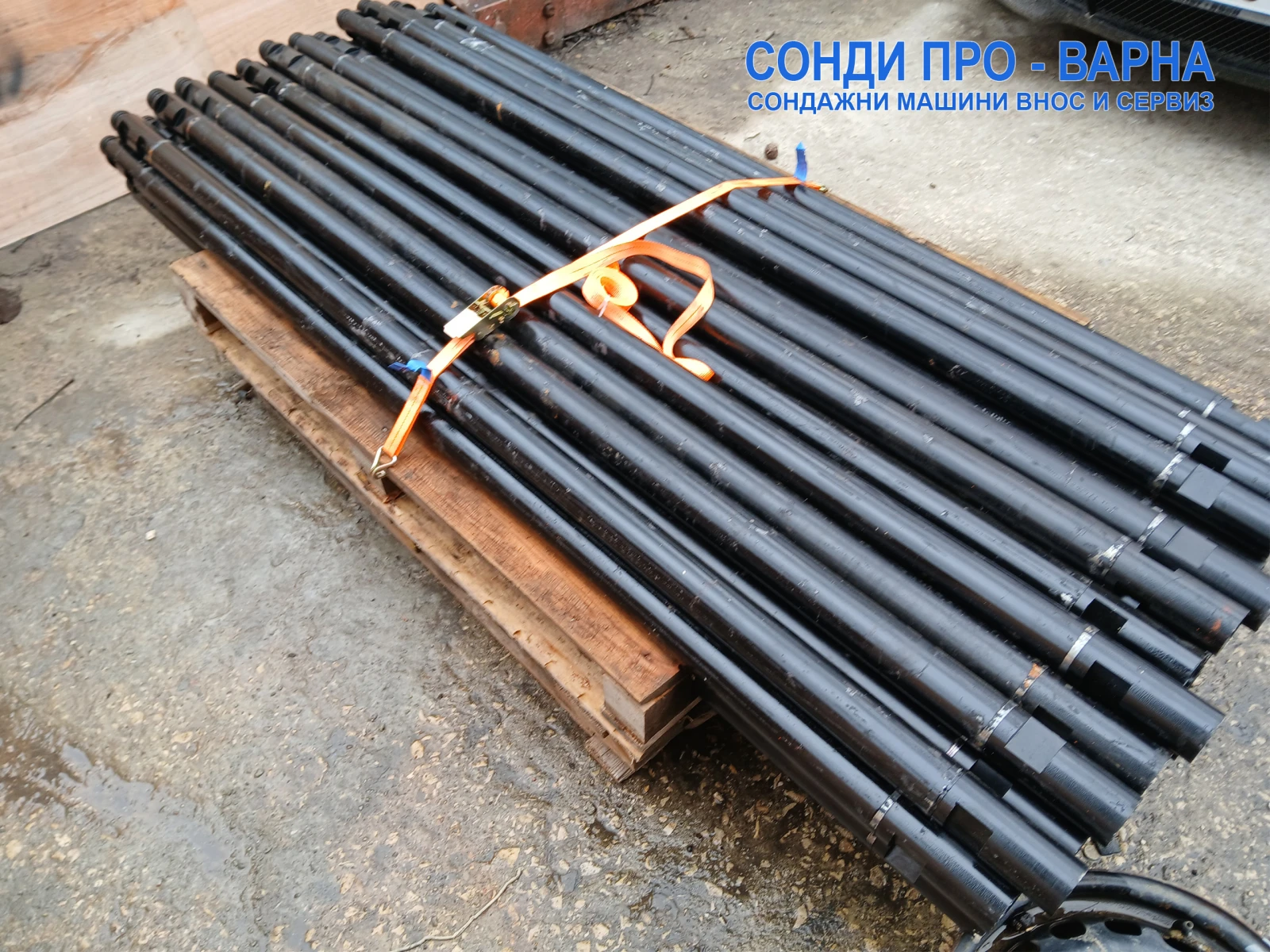

- 100 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ с диаметър 76МM x 2000ММ (2 3/8REG, two slot)

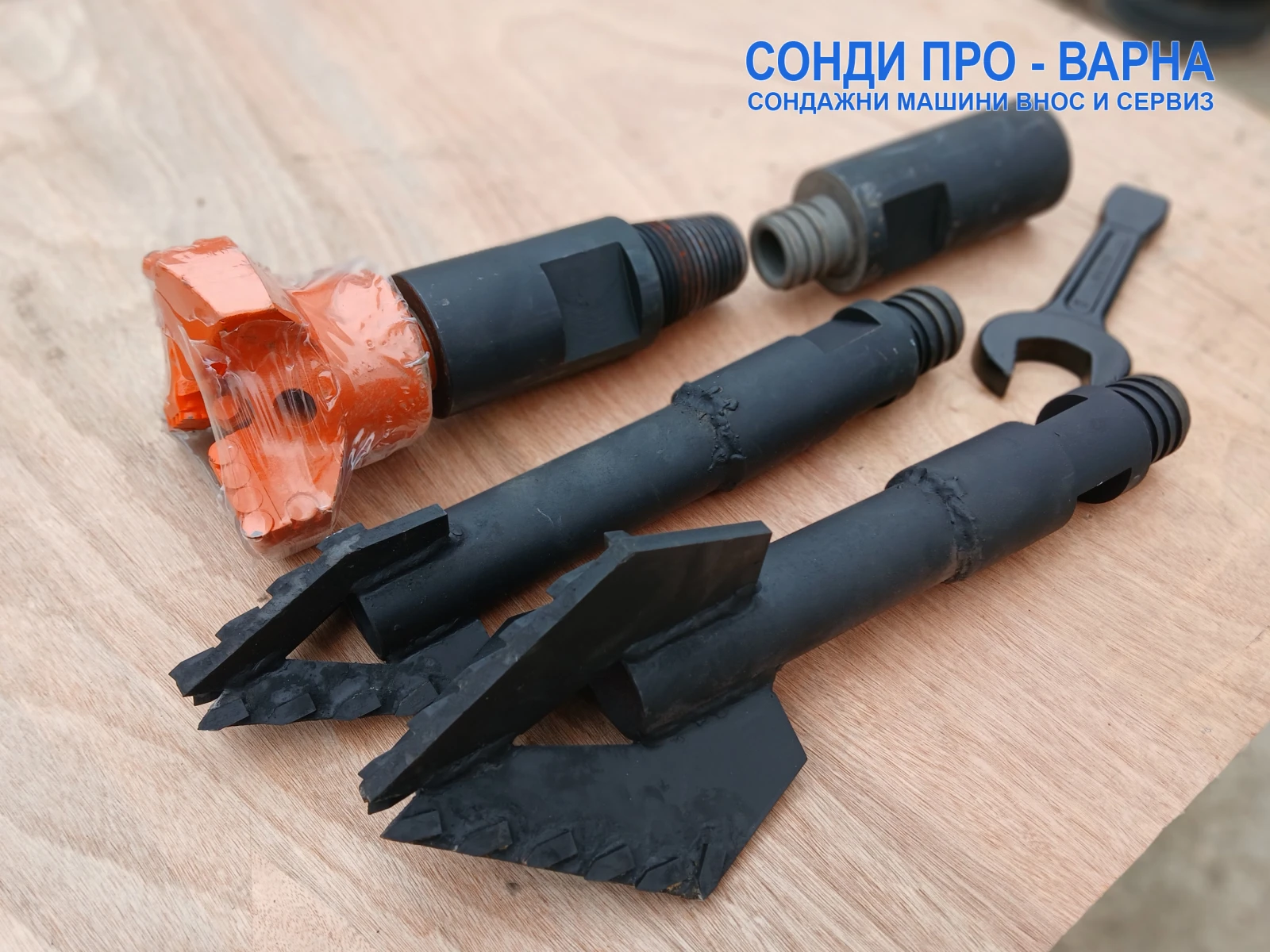

- плюс глави:
ВАРИАНТ (А):
- 2 БР. ГЛАВИ " Alloy" 100 ​ МM и 133 ММ за пробиване на земя
- 1 БР. ГЛАВА " PDC" 5 inch (127 ММ) за пробиване на скала с твърдосплавни пластини
или ВАРИАНТ (В):
- 2 БР. ГЛАВИ " Alloy" 180 ​ МM и 220 ММ за пробиване на земя
- 1 БР. ГЛАВА " PDC" 7 inch (178 ММ) за пробиване на скала с твърдосплавни пластини
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
- 1 К-Т ГЛАВА ЗА ВОДНО ПРОМИВАНЕ

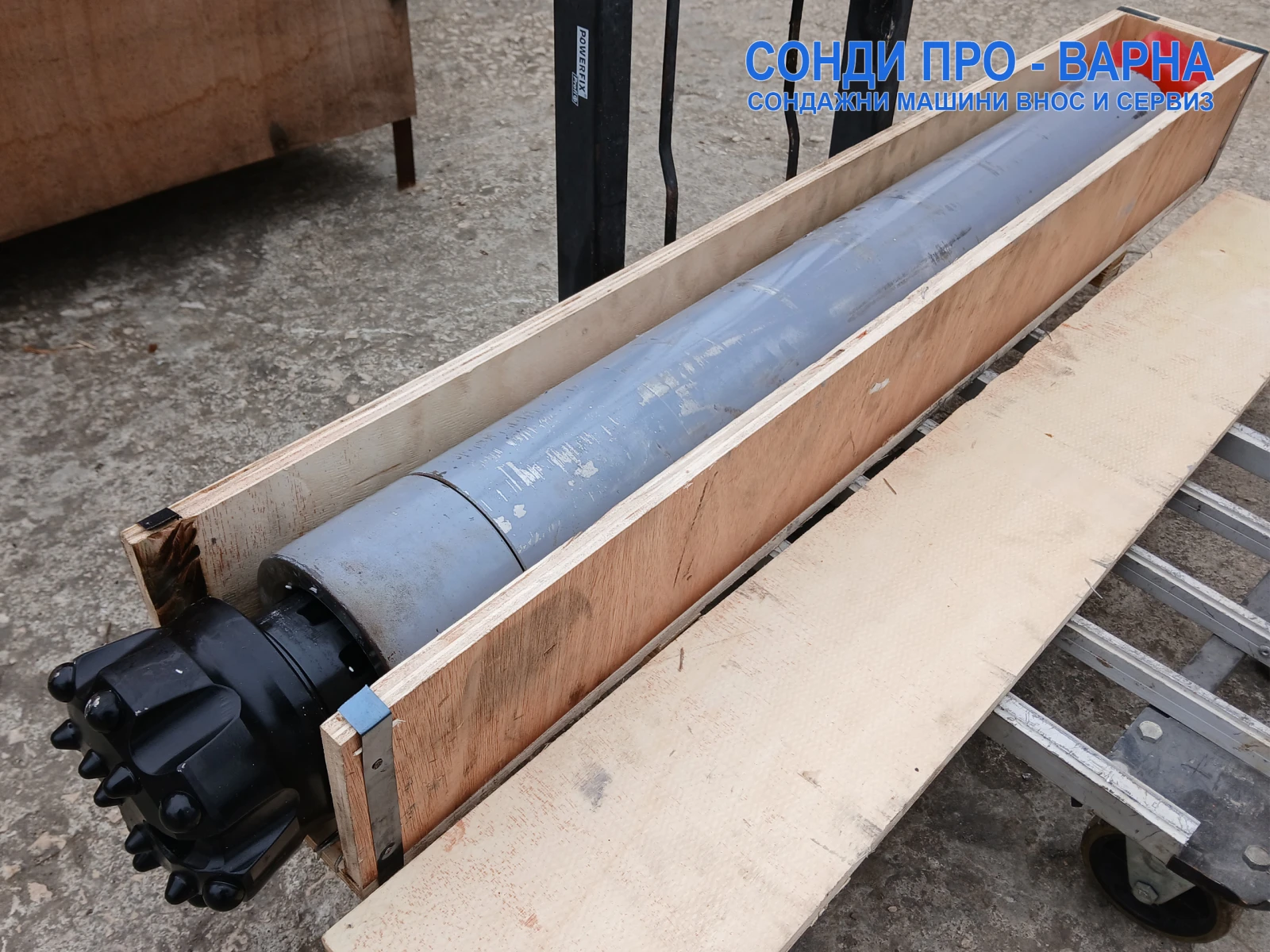

- 1 К-Т 4-inch DTH HUMMER (Пневмо-ударник диаметър 127 mm)
- 1 БР. 5-inch DTH ГЛАВА ЗА СКАЛА за 4-inch DTH HUMMER HUMMER (Пневмо-ударник диаметър 121-130 mm)
- 1 БР. НИПЕЛ ЗА DTH HUMMER
- 1 БР. ВЪРТЯЩА ГЛАВА ЗА СОНДАЖНИ ТРЪБИ
.
ТЕГЛО ТРЪБИ 100М: 1100 КГ
ТЕГЛО КАЛНА ПОМПА: 800 КГ
.
(1) ОПЦИЯ: 2 БРОЯ ХИДРАВЛИЧНИ ЗАХВАТА (hydraulic clamps) ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ: + 1900 ЕВРО с ДДС
(2) ОПЦИЯ: BW-250 ПОМПА ЗА КАЛ: + 6000 ЕВРО с ДДС
.
(5) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +1200 ЕВРО с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
ПОМПА ЗА КАЛ (Нужна за водно сондиране)
.
BW-250 е хоризонтална трицилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 85 мм
Ход: 145 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 200 L/мин
Налягане: 4 Mpa
Диаметър на смукателната тръба: φ 76 мм
Диаметър на изпускателната тръба: φ 51 мм
Размери и тегло: 1050*630*820мм, 300кг
Дизелов двигател: 15kw при 2200 об. /мин.
Електрически двигател / ОПЦИЯ/:
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
ВОДНО СОНДИРАНЕ: Най-универсалния и често използван метод е ротационния с промивка, или така нареченото водно пробиване, при него възможностите са най-големи. С този метод могат да се достигнат най-големи дълбочини и сравнително широки отвори на сондажните кладенци, той е и най скъпия на линеен метър поради редица причини по бавна работа , по тежък , по скъпа амортизация и др. Начина на работа при него е следния : ротационно движение на пробивна глава посредством сондажен лост и изкарване на изкопания материал чрез промивка подавана от помпа. Чрез този метод може да се сондира навсякъде.
.
