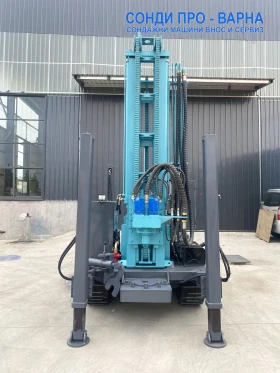

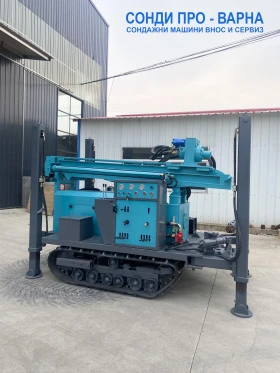

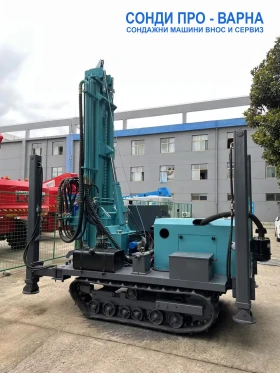

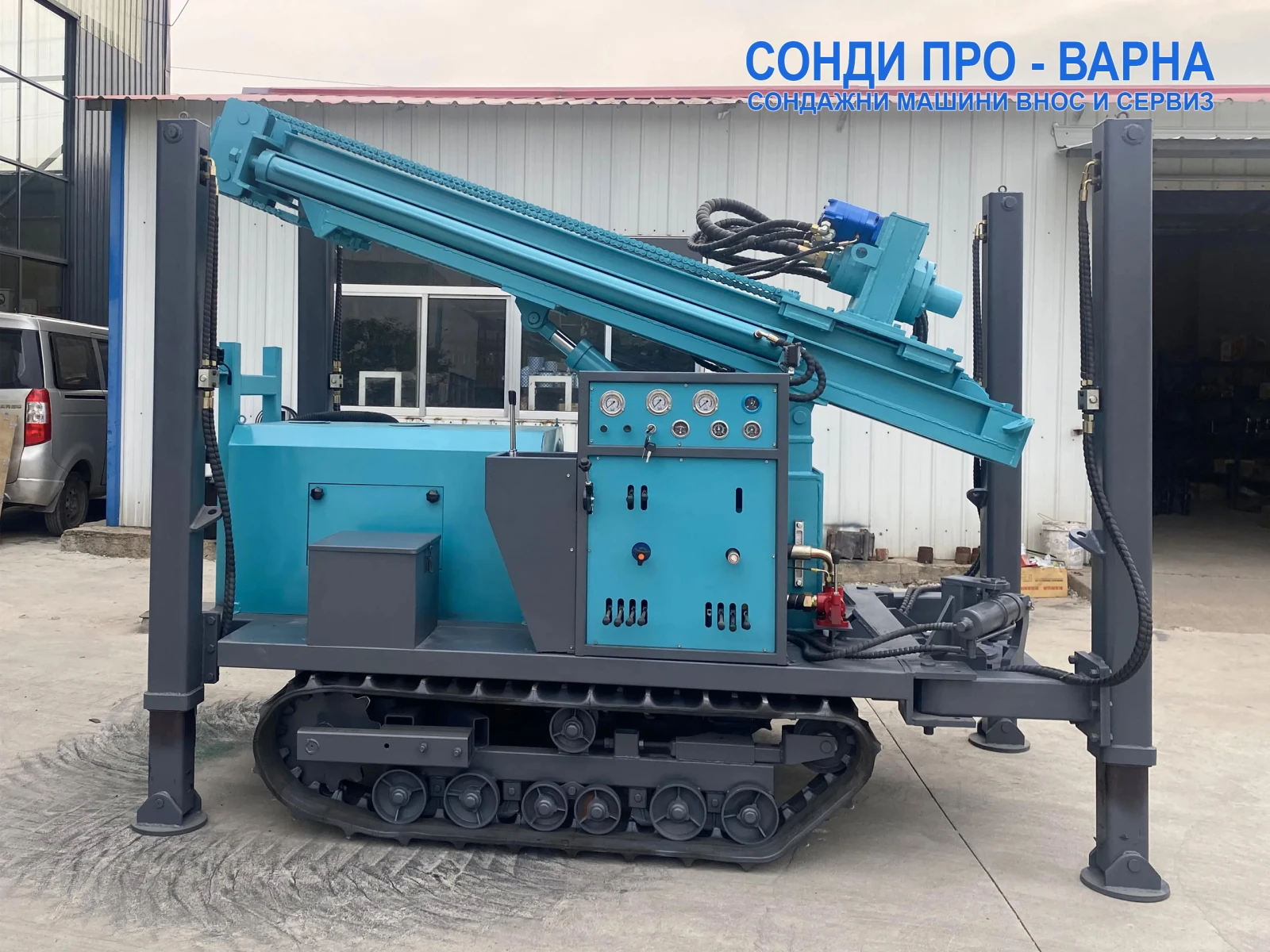

Нова Професионална Самоходна Сондажна машина Track-MaxPro200CN " Air" (v. 87) до 200 метра /сонда за вода/
.
ВНИМАНИЕ: СЕРИЯ " MAX-PRO" СОНДАЖНА МАШИНА С ГОЛЯМ РЕЗЕРВ МОЩНОСТ СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ НА ГОЛЕМИ ДЪЛБОЧИНИ ОТ СОНДИ-ПРО ВАРНА!
.
НОВО ЗА ВЪЗДУШНО СОНДИРАНЕ: НОВА МОДЕРНИЗИРАНА ВЕРСИЯ СОНДАЖНА МАШИНА Track-MaxPro200CN " Air" (v. 87) с 4-цилиндров Дизелов двигател 87HP, ВЕРСИЯ MAX ПРО v. 87 по проект инженери на СОНДИ ПРО-ВАРНА!
.

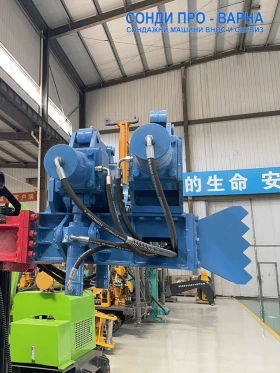

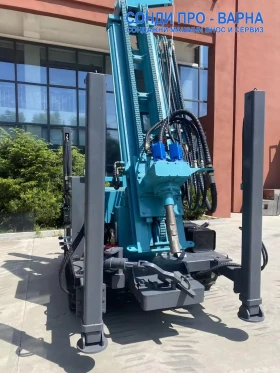

- ЗА ВЪЗДУШНО СОНДИРАНЕ: ДВА ХИДРОМОТОРА НА СОНДАЖЕН РЕДУКТОР!
- ЗА ВЪЗДУШНО СОНДИРАНЕ: ДВА ХИДРОЦИЛИНДЪРА НА МАЧТАТА!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): УСИЛЕН ЗАДВИЖВАЩ ХИДРОМОТОР КЪМ ДВИГАТЕЛЯ!
- НОВО: НОВ 4-ЦИЛИНДРОВ ТУРБО ДИЗЕЛОВ ДВИГАТЕЛ 87HР С ВОДНО ОХЛАЖДАНЕ ВЪНШЕН РАДИАТОР!

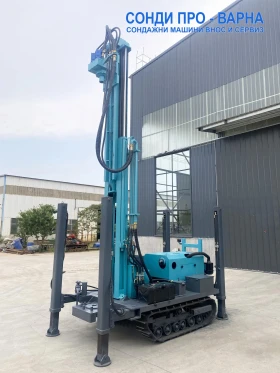

- НОВО: ВИСОЧИНА НА МАЧТАТА 3400 ММ!
- НОВО: ХОРИЗОНТАЛНО ПРИБИРАНЕ НА МАЧТАТА!

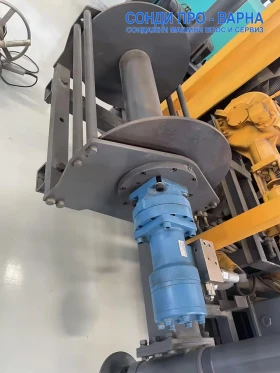

- НОВО: ХИДРАВЛИЧНА ЛЕБЕДКА!

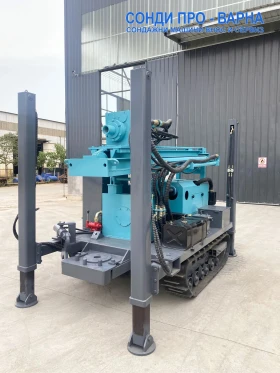

- НОВО: ХИДРАВЛИЧНО УДЪЛЖАВАНЕ НА ЗАДНИТЕ УПОРИ!
- НОВО: ПРОФЕСИОНАЛНИ СОНДАЖНИ ТРЪБИ 76ММх2000ММ - 140М ПОДСИЛЕНИ ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ
- НОВО (ЗА ВОДНО СОНДИРАНЕ): ВГРАДЕНА ПОМПА ЗА КАЛ BW200, 800КГ С ОТДЕЛЕН ДИЗЕЛОВ ДВИГАТЕЛ
- НОВО: ЗАДВИЖВАНЕ ПЪЛНА ХИДРАВЛИКА С ОТДЕЛЕН КРЪГ НА ГЛАВНАТА ХИДРАВЛИЧНА ПОМПА
- НОВА ЕКСТРА (1): ХИДРАВЛИЧЕН КЛЮЧ ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ
- НОВО (ОПЦИЯ 1): 2 БРОЯ ХИДРАВЛИЧНИ ЗАХВАТА (hydraulic clamps) ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 180-190 м при Ø 80-100 мм (водна промивка с кална помпа BW200, отдел дизелов двигател)
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 145-150 м (DTH Ø 80 100 мм) с компресор > 35 m³ /min
.
.
Цената е с ДДС и гаранция 12 месеца*/**!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте обявената в цена в обявата) с ДДС
(2) Производство и доставка по поръчка до 45 дена жп навло с влак от Китай: + 2500 ЕВРО с ДДС валидна до 15. 04. 2026, актуална цена само при запитване на спедитор.
.
/*/Гаранция 12 месеца при изпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Track-MaxPro200CN " Air" (v. 87) , моля заредете видеото на адрес:
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 87HP (65KW) с електрически стартер. 4 цилиндров турбо дизелов двигател с водно охлаждане с външен радиатор.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С МЕТАЛНИ ВЕРИГИ
ТЕГЛО: 5800 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 190 м (водна промивка Ø 80-100 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 150 м (DTH Ø 80 100 мм) при компресор > 35 m³ /min (сух метод с въздушно сондиране с мощни компресори/ пневмоударник )
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: ≈ 30 МЕТРА (сух метод с шнек)
*ВЪЗДУШНОТО СОНДИРАНЕ ДО 60-80М ИЗИСКВА КОМПРЕСОР: 10-15 m³ /min, вижте ОПЦИЯ (5) и (6)
**ВЪЗДУШНОТО СОНДИРАНЕ ДО 160-180М ИЗИСКВА КОМПРЕСОР: 17-35 m³ /min, може да предложим по запитване
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: TRACK MAXPRO200CN V87
Окомплектация: Водно + въздушно сондиране (AIR + WATER)
Управление: Пълна хидравлика, отделен кръг на главната помпа
Двигател: 4-цилиндров турбо дизел 87 HP, водно охлаждане, външен радиатор
Сонда: Пълна хидравлика
Сила на притискане: ≈ 9-10 тона (реално използваеми)
Теглителна сила: ≈ 13-14 тона
Шаси: Самоходно, хидравлични опори с удължаване
Мачта: височина 3400 мм, хоризонтално прибиране
Лебедка: Хидравлична
Сондажни тръби: Ø 76 мм x 2000 мм, 140 м подсилени (AIR + WATER)
Ефективен работен диаметър: 80-300 мм
(Ø 300 мм реално при водно сондиране; при DTH възможно, но силно условно)
Вградено (водно): кална помпа BW200, 800 кг, отделен дизелов двигател
.
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 180 - 190 М
100 - 150 ММ → ≈ 155 - 170 М
150 - 200 ММ → ≈ 125 - 145 М
200 - 250 ММ → ≈ 100 - 120 М
250 - 300 ММ → ≈ 75 - 95 М
*ЗАБЕЛЕЖКА: BW200 с отделен двигател дава осезаемо по-добро промиване от компактни помпи;
**ЗАБЕЛЕЖКА: Ø 300 мм е реалистично, но само в меки до средни пластове;
***ЗАБЕЛЕЖКА: Мощният турбо двигател поддържа стабилни обороти при голям дебит
****ЗАБЕЛЕЖКА: Пълната хидравлика осигурява стабилно и контролирано пробиване.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 100 ММ → ≈ 145 - 150 М
100 - 130 ММ → ≈ 125 - 140 М
130 - 150 ММ → ≈ 105 - 120 М
150 - 200 ММ → ≈ 85 - 105 М
200 - 250 ММ → ≈ 65 - 80 М
250 - 300 ММ → ≈ 40 - 55 М
*ЗАБЕЛЕЖКА:
✔ 2 хидромотора на редуктора + 2 цилиндъра на мачтата → реално предимство в DTH;
✔ Усилен задвижващ хидромотор към двигателя → стабилни обороти под товар;
✔ Това не е тежък минен DTH риг, но е много силен професионален среден клас
✔ Компресор > 35 m³ /min осигурява максималната посочена дълбочина за DTH и големи диаметри.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 30 - 50 М
150 - 250 мм → ≈ 25 - 35 м
250 -300 мм → ≈ 20 - 30 м
*ЗАБЕЛЕЖКА: Забележка:
- Подходящо за меки, несвързани почви;
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ Турбо дизел 87 HP 4 цилиндра → запас от мощност;
✔ Пълна хидравлика с отделен кръг → стабилност при товар;
✔ 2 хидромотора + усилен редуктор → висок въртящ момент;
✔ 2 цилиндъра на мачтата → стабилен DTH натиск;
✔ Ø 76 мм подсилени тръби → сигурност при дълбочина;
✔ BW200 с отделен дизел → истинско водно сондиране;
✔ Мачта 3400 мм → по-добра кинематика и контрол
.
Водно сондиране: ⭐⭐⭐⭐⭐⭐ (много силна до Ø 250 мм, Ø 300 мм реално възможно)
Въздушно / DTH: ⭐⭐⭐⭐⭐☆ (ефективно до Ø 250 мм, Ø 300 мм гранично)
Шнек: ⭐⭐⭐⭐☆☆ (над средния клас за самоходна машина)
.
ВИСОЧИНА НА МАЧТА: 3, 3 М
ХИДРАВЛИЧНИ ОПОРИ: 1, 2 M
ГАБАРИТ: Дължина=4000 х Широчина=1750 х Височина=2450 ММ
ХИДРАВЛИКА: Помпи Китай
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 3500-4800** Nm
ВНИМАНИЕ: СОНДАТА Е С ДВА ЗАДВИЖВАЩИ ХИДРОМОТОРА НА РЕДУКТОРА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
ВНИМАНИЕ: СОНДАТА Е С ДВА ХИДРАВЛИЧНИ ЦИЛИНДЪРНА НА МАЧТАТА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
СКОРОСТ НА ВЪРТЕНЕ: 100-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ (ВЪЗДУШНО СОНДИРАНЕ): 10-20М/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на хидравлично притискане до 4* тона
- теглителна сила до 15* тона
- мачта се прибира с хидравлика
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: ДА
ПОМПА ЗА КАЛ: ДА
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖЕНА НА МАЧТА/ХОД: 3300 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-3. 0 МПА
ГАБАРИТ: 2300 х 1200 х 2340 ММ
ТРАНСПОРТЕН ГАБАРИТ: 20 ФУТА КОНТЕЙНЕР
ТРАНСПОРТЕН ГАБАРИТ: 4000 Х 1750 Х 2450 ММ (1 САНДЪК) 5800 СОНДА
ТРАНСПОРТЕН ГАБАРИТ: 2100 Х 800 Х 600 ММ (2 САНДЪК) 1400КГ СОНДАЖНИ ТРЪБИ
ВОДНА ПОМПА: 2. 2 KW
.
.
БАЗОВИЯТ КОМПЛЕКТ (140 МЕТРА) КЪМ СОНДАТА:

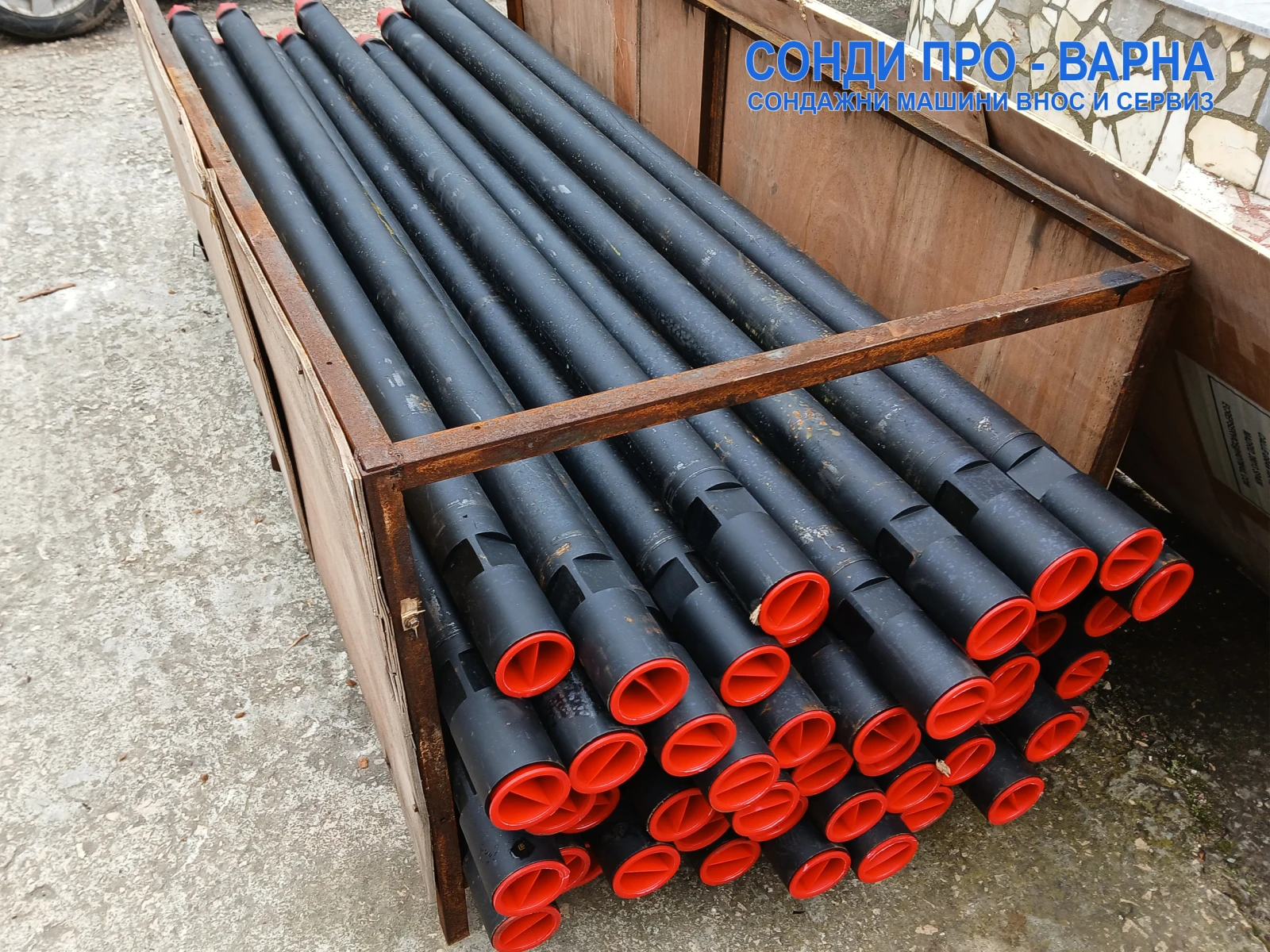

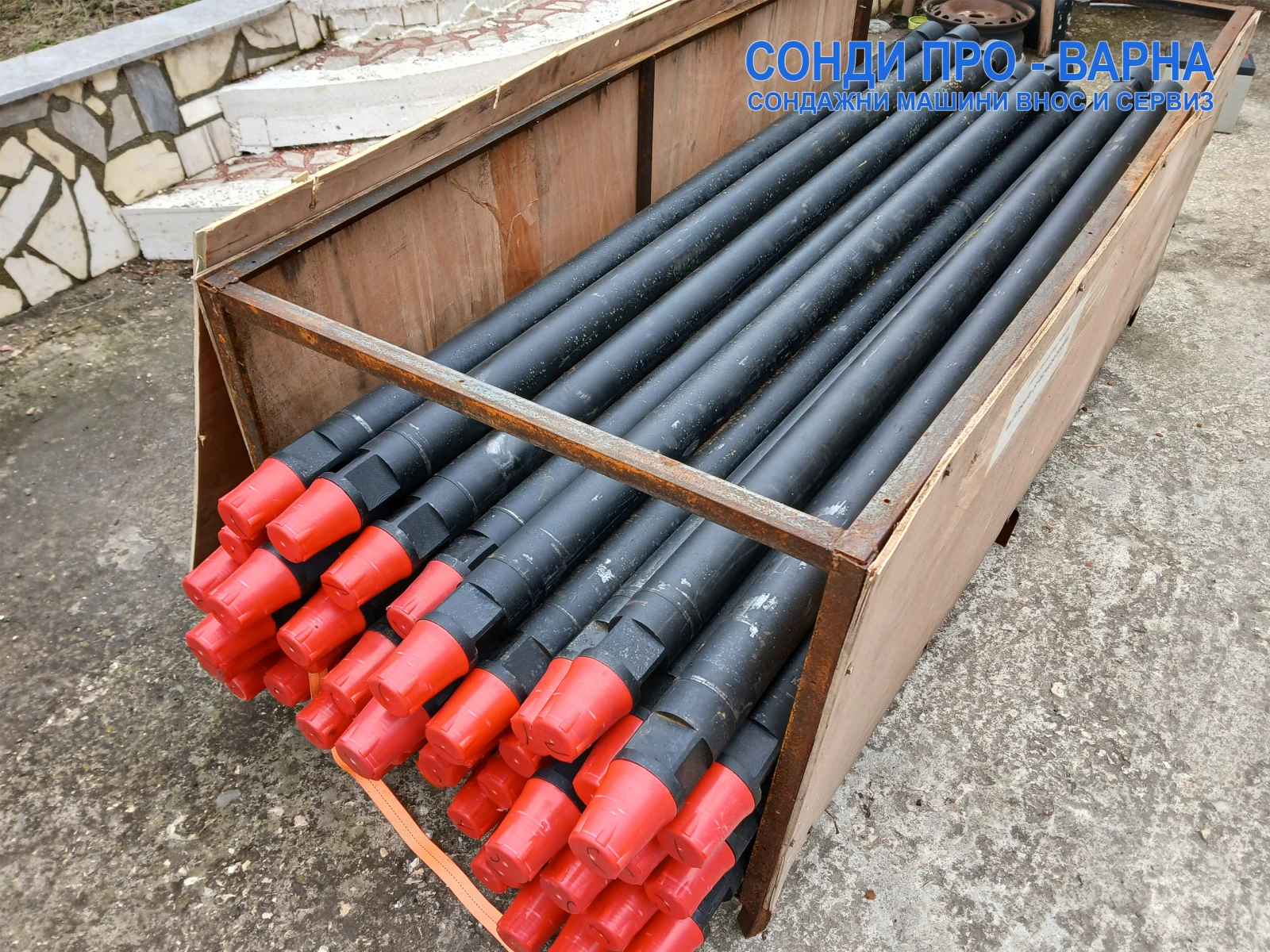

- 140 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО СОНДИРАНЕ с диаметър 60ММх 2000ММ
ОКОМПЛЕКТАЦИЯ ЗА ВОДНО СОНДИРАНЕ:

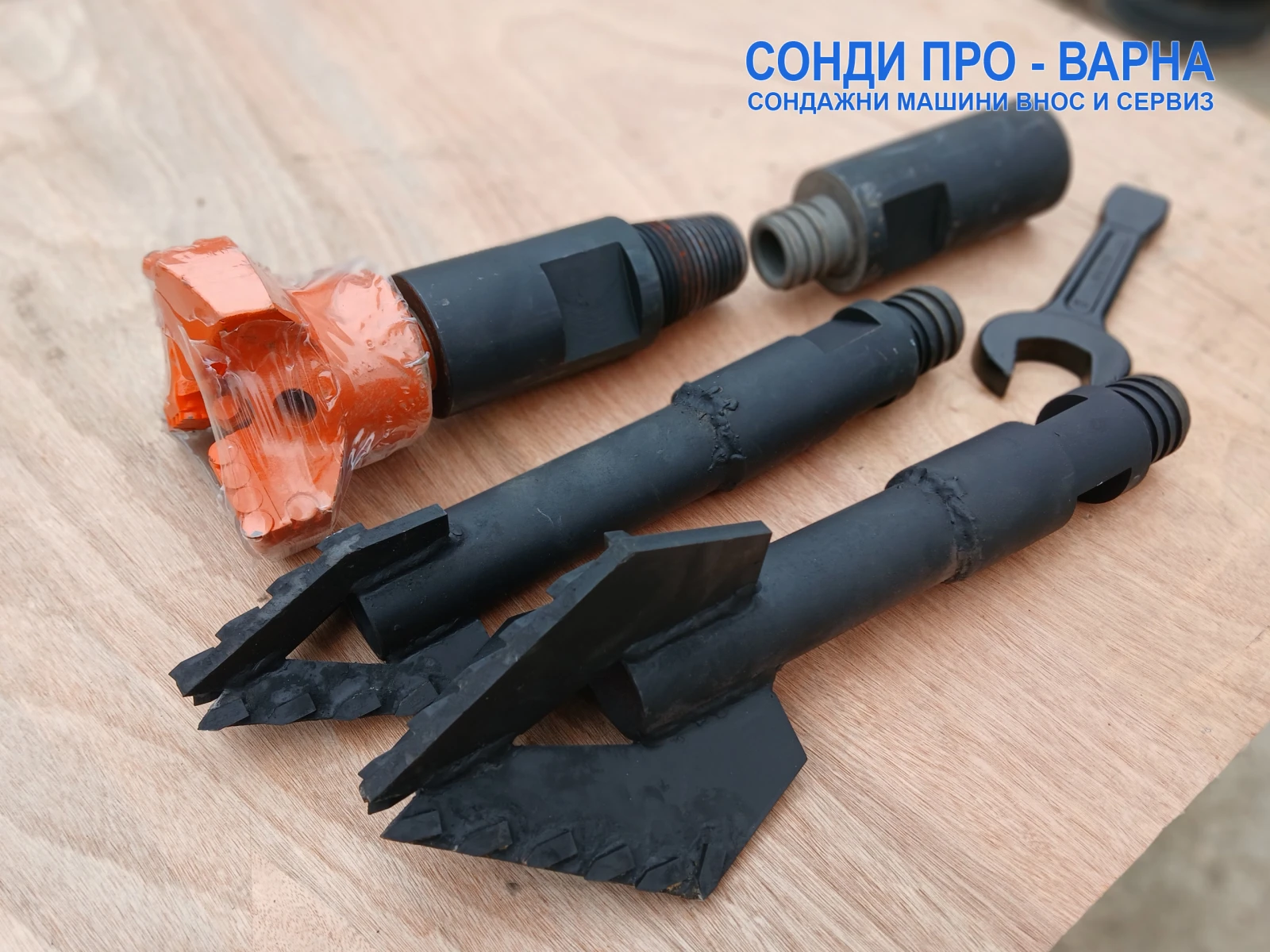

- 2 БР. ALLOY ГЛАВИ 157 МM за пробиване на земя (ТИП: Alloy drill bit /износоустойчиво покритие/, може да се променят диаметрите)
- 1 БР. PDC ГЛАВА 157 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 К-Т ПОМПА ЗА КАЛ BW250, 800КГ С ОТДЕЛЕН ДИЗЕЛОВ ДВИГАТЕЛ
ОКОМПЛЕКТАЦИЯ ЗА ВЪЗДУШНО СОНДИРАНЕ:

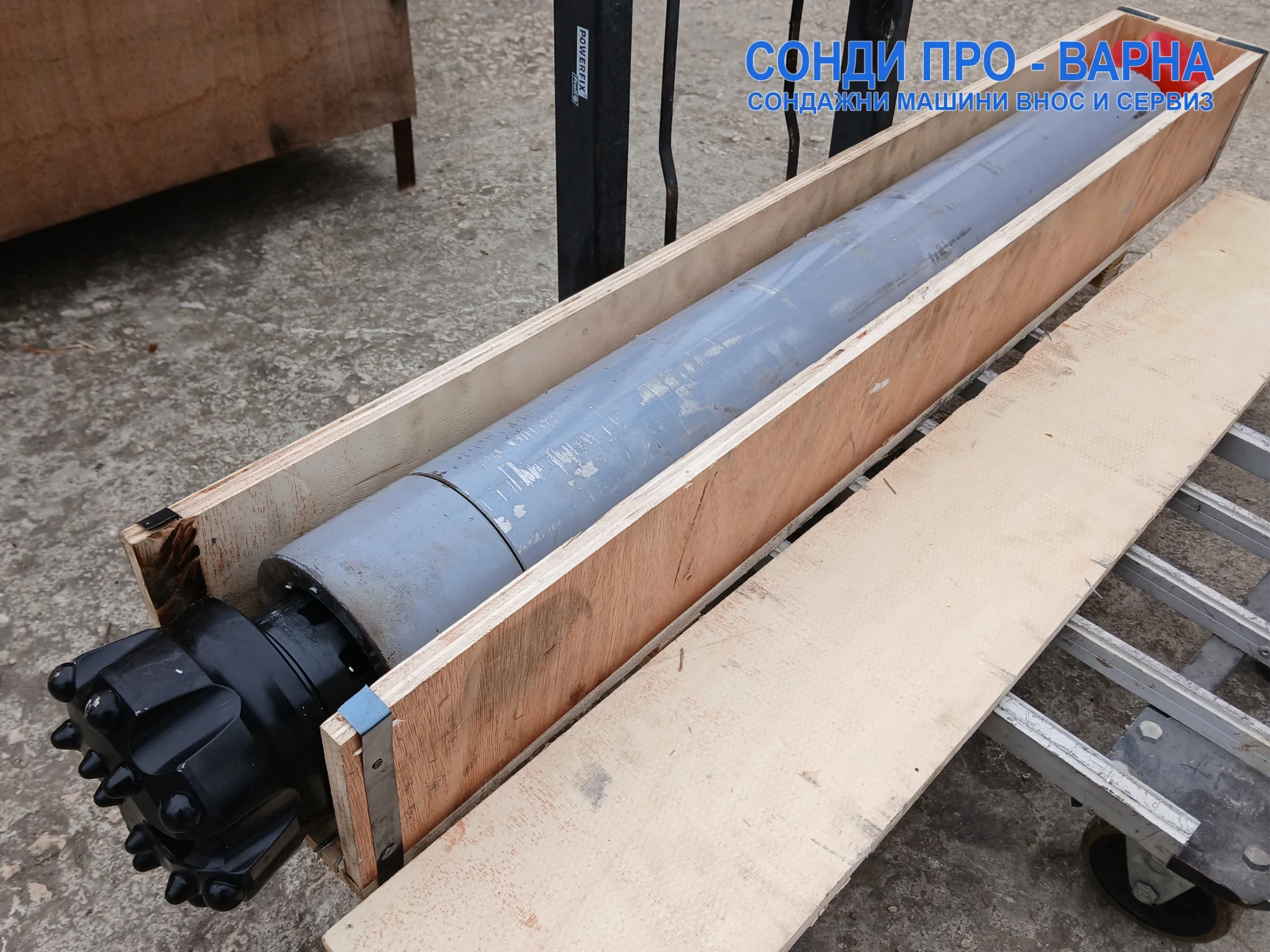

- 1 БР. 5-inch DTH HUMMER (Пневмо-ударник диаметър 127 ММ)
- 1 БР. 6-inch DTH ГЛАВА (Диаметър 153 ММ) ЗА 5-inch DTH HUMMER (Пневмо-ударник диаметър 127 ММ)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(1) ОПЦИЯ: 2 БРОЯ ХИДРАВЛИЧНИ ЗАХВАТА (hydraulic clamps) ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ: +4900 ЕВРО С ДДС ВКЛЮЧВА ИНСТАЛАЦИЯ
.
.
(3) ОПЦИЯ: 6-inch DTH HUMMER (Пневмо-ударник диаметър 153-157 мм): +1800 ЕВРО с ДДС
(4) ОПЦИЯ: 8-inch DTH HUMMER (Пневмо-ударник диаметър 203 mm): +4080 ЕВРО с ДДС
.
(5) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(6) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ ДДС
.
(7) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +1200 ЕВРО лева с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
.
ВОДНА ПОМПА ЗА КАЛ
Водната помпа за кал хоризонтална двуцилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
.
